Техническое описание заглушки для пневмоплиты серии 300BP

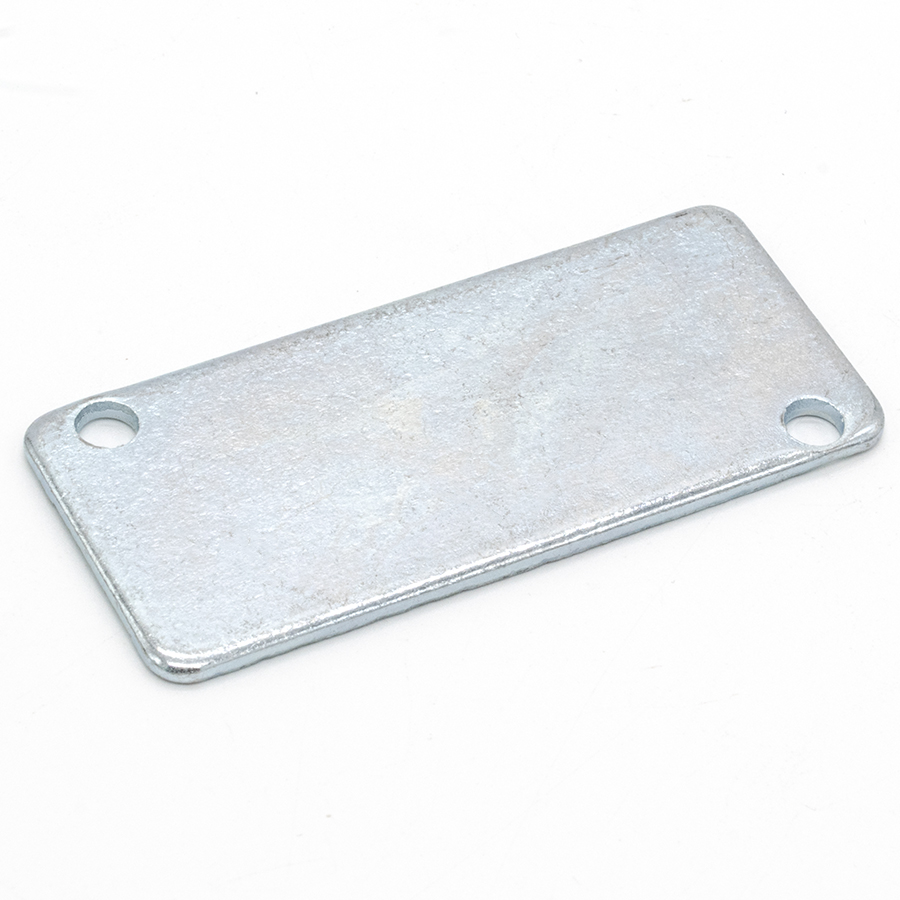

Заглушка модели 300BP предназначена для герметизации неиспользуемых позиций (станций) на многосекционных пневматических плитах (коллекторах). Данный компонент обеспечивает надежное перекрытие каналов питания и выхлопа, предотвращая утечки сжатого воздуха в пневматической системе.
Технические характеристики и эксплуатационные параметры:
- Назначение: Герметизация посадочных мест пневмораспределителей.
- Совместимость: Пневмоплиты серии 300M.
- Материал корпуса: Алюминиевый сплав с антикоррозийным покрытием.
- Рабочая среда: Сжатый воздух (фильтрованный, с маслом или без).
- Рабочее давление: до 1.0 МПа (10 бар).
- Температурный диапазон: от -5°C до +60°C.
- Соответствие стандартам: Изделие изготовлено с учетом требований ГОСТ 15150-69 (исполнение по категориям размещения) и ГОСТ 18460-91 (пневмоприводы, общие технические требования).
Конструкция заглушки обеспечивает высокую точность прилегания к поверхности плиты. В комплект поставки входят необходимые уплотнительные элементы и крепежные винты для обеспечения полной герметичности соединения.
