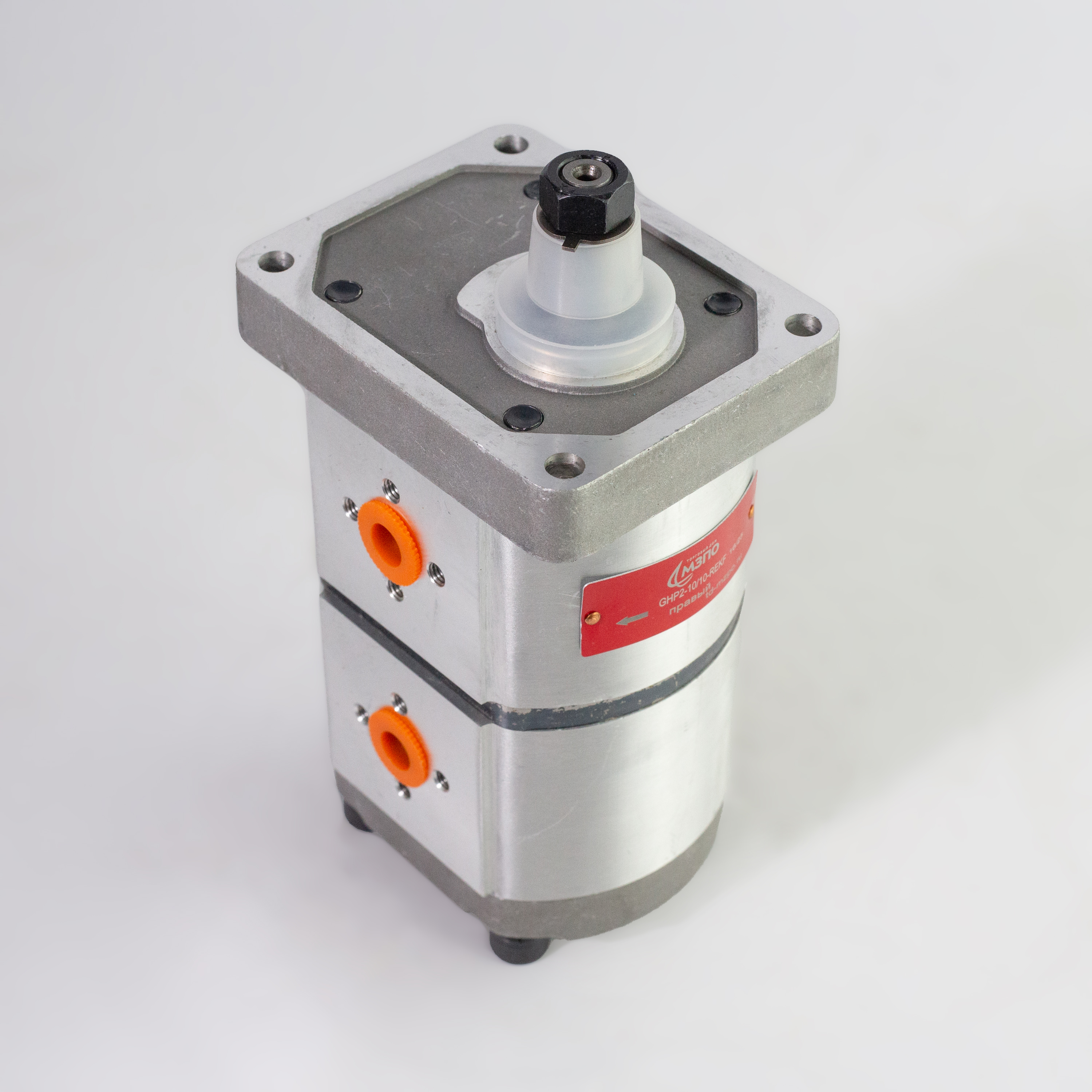

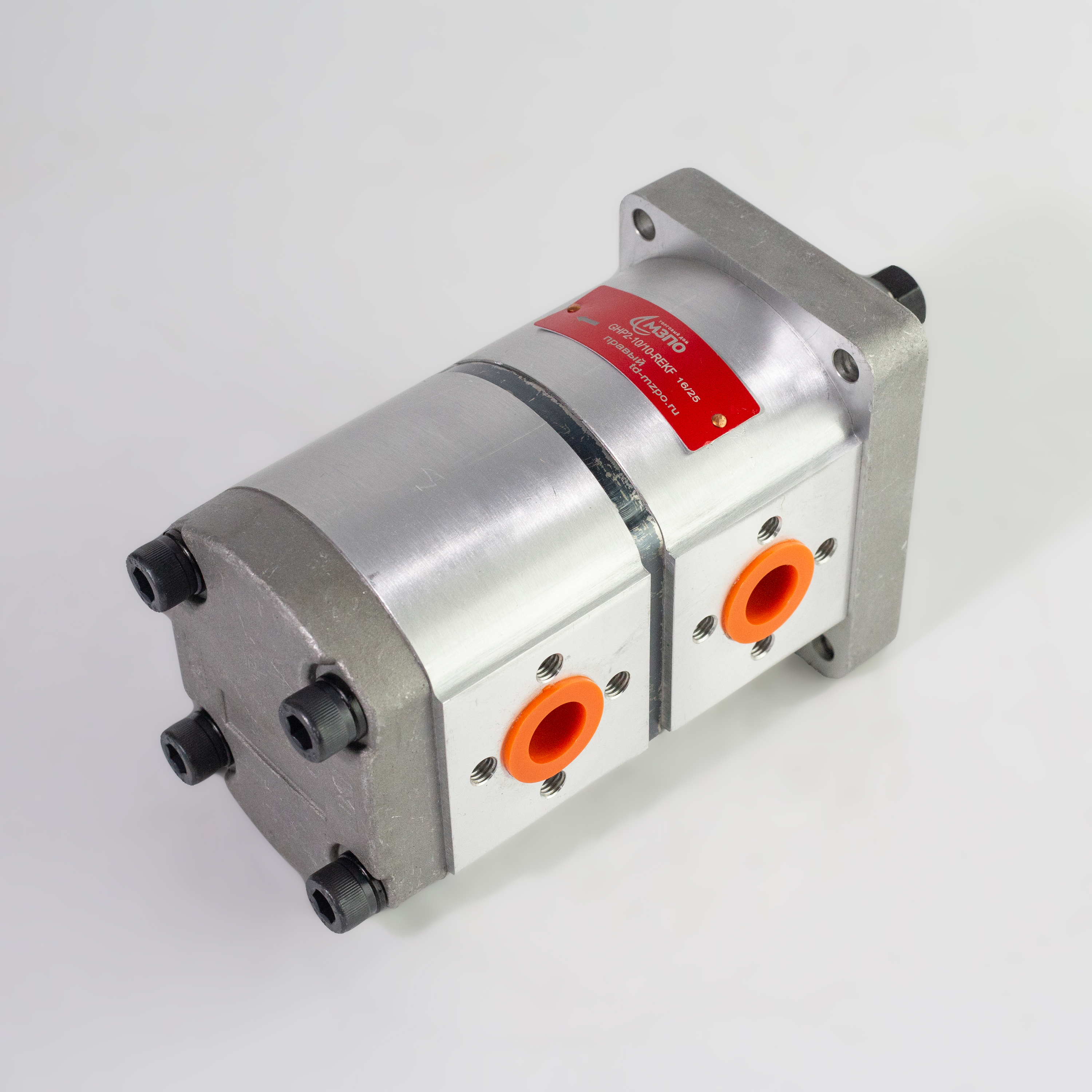

Техническое описание тандемного шестеренного насоса GHP2-10/10-REKF
Двухсекционный шестеренный насос внешнего зацепления предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Агрегат применяется в открытых гидросистемах мобильной техники и стационарных установок для обеспечения независимого питания нескольких исполнительных контуров.
Конструктивные и эксплуатационные характеристики:
- Тип конструкции: Тандемный (двухсекционный) насос 2-й группы с внешним зацеплением шестерен.
- Рабочий объем: Каждая секция обладает вытесняющим объемом 10 см³/об, обеспечивая суммарную подачу в соответствии с частотой вращения.
- Приводной вал: Конусное исполнение с конусностью 1:8, обеспечивающее жесткую фиксацию передаточного узла.
- Направление вращения: Правое (по часовой стрелке со стороны вала).
- Гидравлическое подключение: Фланцевое соединение портов всасывания и нагнетания, минимизирующее утечки и обеспечивающее надежность при высоких пульсациях давления.
- Режим работы: Номинальное давление нагнетания составляет 200 бар, с возможностью кратковременных пиковых нагрузок до 250 бар.
- Скоростной режим: Эффективная эксплуатация в диапазоне от 600 до 3000 об/мин при номинальном значении 1500 об/мин.
- Стандартизация: Изделие соответствует техническим требованиям ГОСТ 14658-86 в части методов испытаний и общих параметров шестеренных гидромашин.
Технические параметры секций:
| Параметр | Значение |
|---|---|
| Рабочий объем (1/2 секция), см³ | 10 / 10 |
| Номинальное давление, бар | 200 |
| Максимальное давление, бар | 250 |
| Диапазон температур жидкости, °С | от -15 до +80 |
| Масса нетто, кг | 4.6 |
Данный гидравлический узел является функциональным аналогом следующих моделей: EG2-A-10-10-ST0-Т80-EEX-D-0-0, 22С11х067/C11х066, 2GPM22FC10/10B03, BHP2A/2A-B19-D-10/10-H3-E3/E3-Fa, K22C11X067F/C11X066.
