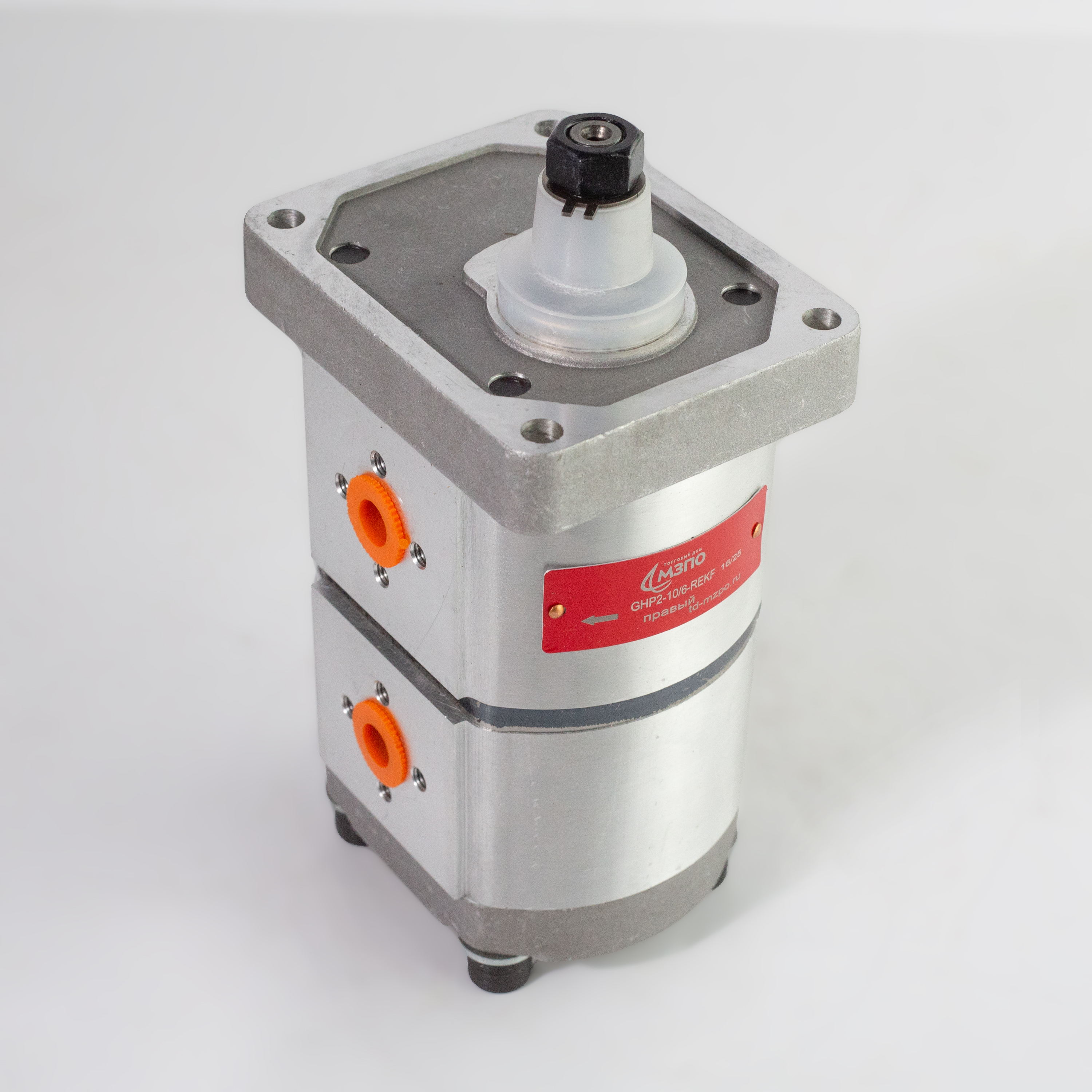

Техническое описание тандемного шестеренного насоса GHP2-10/6-REKF
Тандемный шестеренный насос внешнего зацепления предназначен для преобразования механической энергии приводного двигателя в гидравлическую энергию потока рабочей жидкости. Данный гидравлический агрегат применяется в открытых гидросистемах мобильной техники и промышленного оборудования для обеспечения независимого питания нескольких исполнительных механизмов.
Конструктивные особенности и эксплуатационные параметры:
- Конфигурация: Двухсекционный (тандемный), 2-й группы.
- Рабочий объем: Первая секция — 10 см³/об, вторая секция — 6 см³/об.
- Приводной вал: Конусное исполнение 1:8, обеспечивающее надежную передачу крутящего момента.
- Направление вращения: Правое (по часовой стрелке со стороны вала).
- Гидравлические линии: Присоединение осуществляется посредством фланцевых соединений, что гарантирует герметичность при высоких пульсациях давления.
- Режимы давления: Номинальное рабочее давление составляет 200 бар, с возможностью кратковременных пиковых нагрузок до 250 бар.
- Частота вращения: Эксплуатационный диапазон варьируется от 600 до 3000 об/мин при номинальном значении 1500 об/мин.
Соответствие стандартам и технические требования:
Изделие соответствует общим техническим требованиям согласно ГОСТ 14658-86 (Насосы объемные гидроприводов. Правила приемки и методы испытаний). Рабочая жидкость — минеральные масла с кинематической вязкостью, соответствующей классу чистоты не ниже 12 по ГОСТ 17216-2001. Температурный режим эксплуатации рабочей жидкости находится в пределах от -15 до +80 °С.
Взаимозаменяемость:
Агрегат является техническим аналогом следующих моделей: EG2-A-10-6-ST0-Т80-EEX-D-0-0, 22С11х067/C6.3х066, 2GPM22FC10/06B03, BHP2A/2A-B19-D-10/6-H3-E3/E3-Fa, K22C11X067F/C6.3X066.
