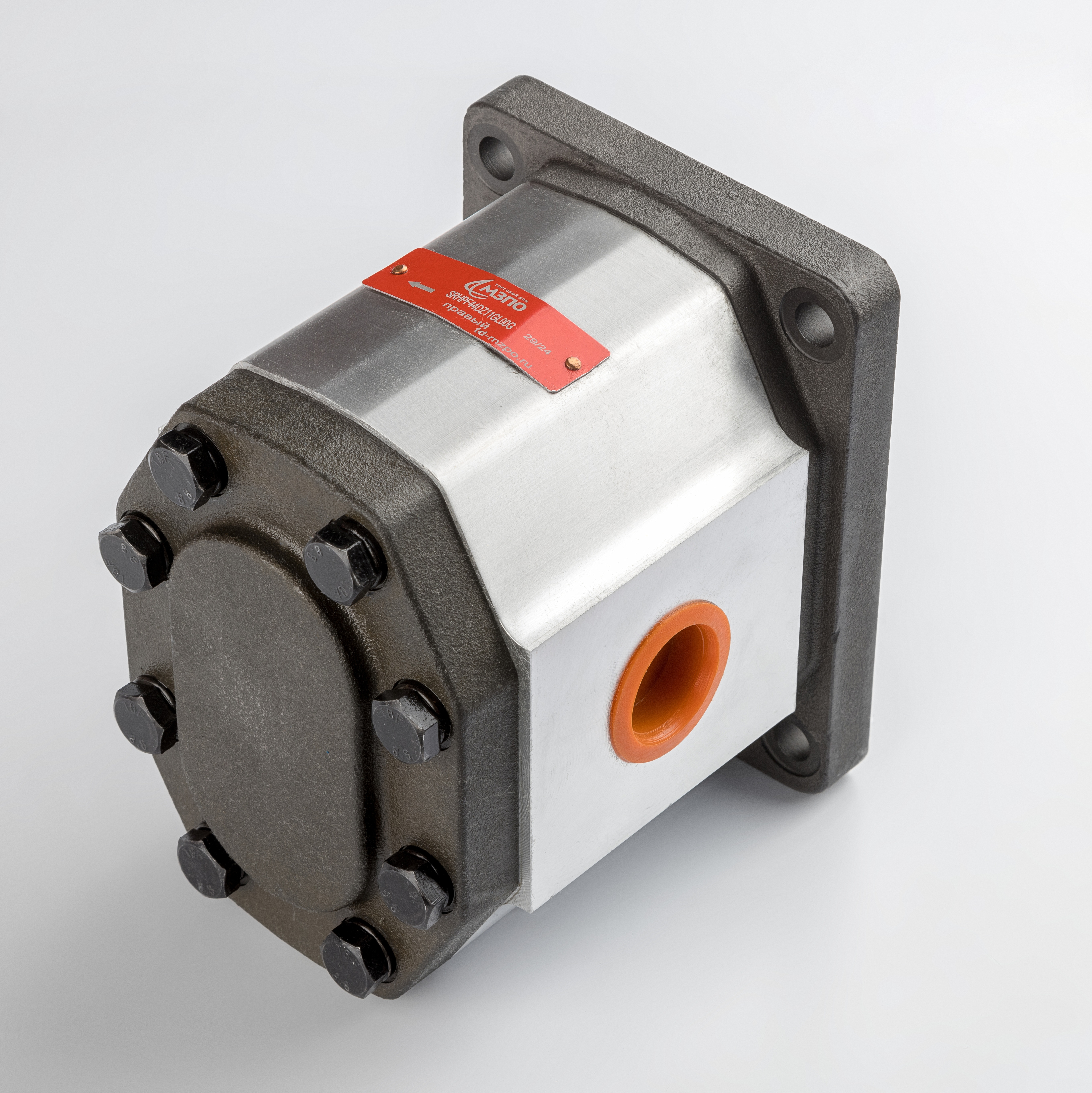

Техническое описание шестеренного насоса Группы 3
Данный гидравлический агрегат шестеренного типа предназначен для преобразования механической энергии вращения приводного вала в гидравлическую энергию потока рабочей жидкости. Насос спроектирован для эксплуатации в составе гидросистем мобильной техники, сельскохозяйственных машин и промышленного оборудования. Изделие соответствует требованиям ГОСТ 14658-86 в части общих технических условий для гидравлических насосов.
Конструктивные особенности и принцип работы
Аппарат относится к насосам внешнего зацепления. Основными рабочими элементами являются ведущая и ведомая шестерни, установленные в корпусе с минимальными зазорами. При вращении шестерен во всасывающей полости создается разрежение, за счет чего рабочая жидкость заполняет межзубьевые впадины и переносится в нагнетательную полость. Высокая точность обработки деталей обеспечивает объемный КПД и стабильность выходных параметров при высоких давлениях.

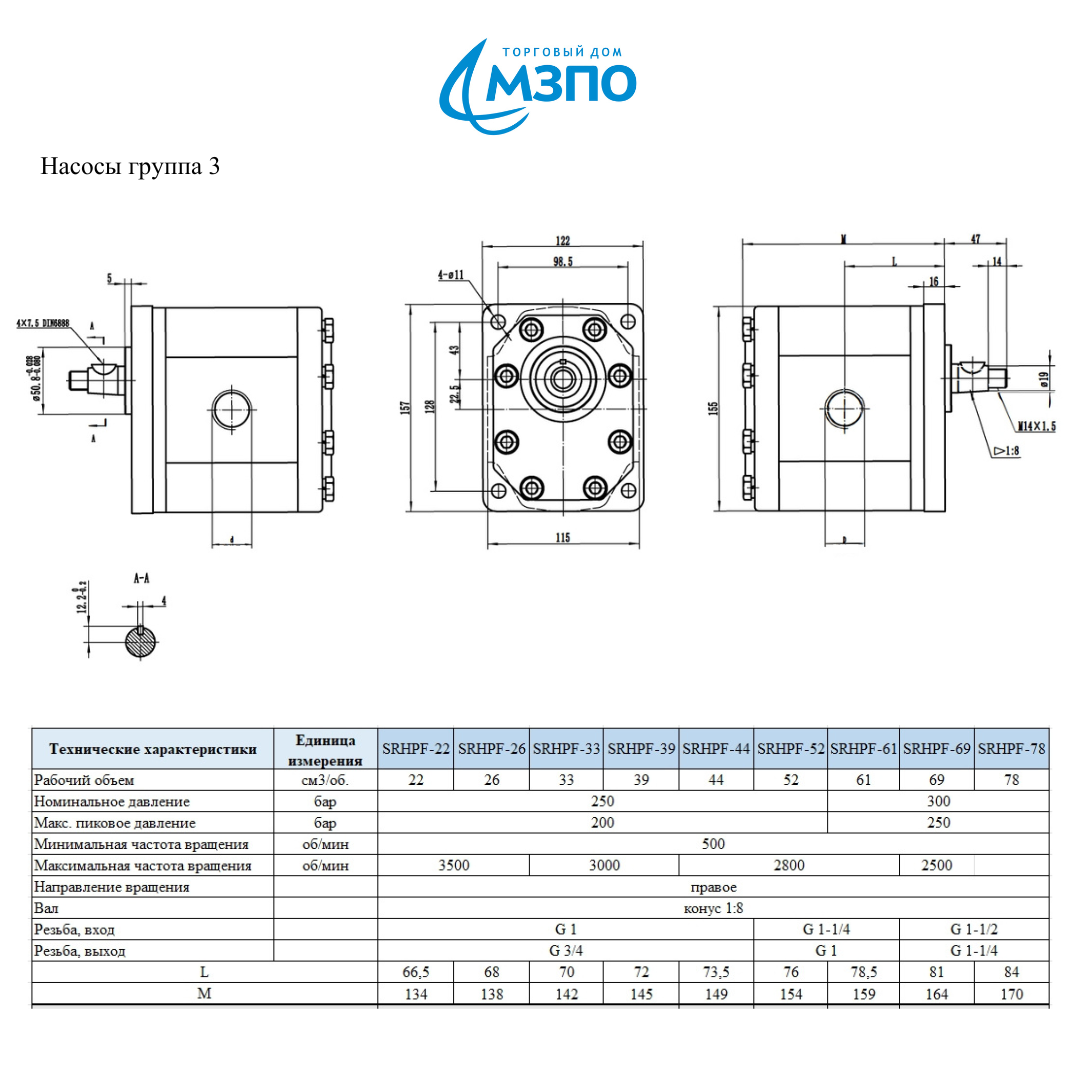

Технические параметры эксплуатации
- Рабочий объем: 44 см³/об, что обеспечивает стабильную подачу рабочей жидкости.
- Давление: Номинальный режим работы при 250 бар, с возможностью кратковременных пиковых нагрузок до 300 бар.
- Скоростной режим: Широкий диапазон частот вращения от 500 до 2800 об/мин позволяет интегрировать насос в различные кинематические схемы.
- Направление вращения: Правое (по часовой стрелке со стороны вала).
- Присоединение: Резьбовые порты G 1" на входе и G 3/4" на выходе обеспечивают надежную герметизацию соединений согласно ГОСТ 6357-81.
В качестве рабочей жидкости рекомендуется использовать минеральные масла с кинематической вязкостью, соответствующей классу чистоты не ниже 12 по ГОСТ 17216-2001. Тщательная фильтрация масла является необходимым условием для обеспечения заявленного ресурса эксплуатации.
