Техническое описание БРС серии YH-602
Быстроразъемное соединение (муфта) разработано в соответствии с международным стандартом ISO 5675 и соответствует требованиям ГОСТ Р 52276-2004. Данный компонент предназначен для оперативного подключения и отключения гидравлических линий без использования специального инструмента и предотвращения потери рабочей жидкости.

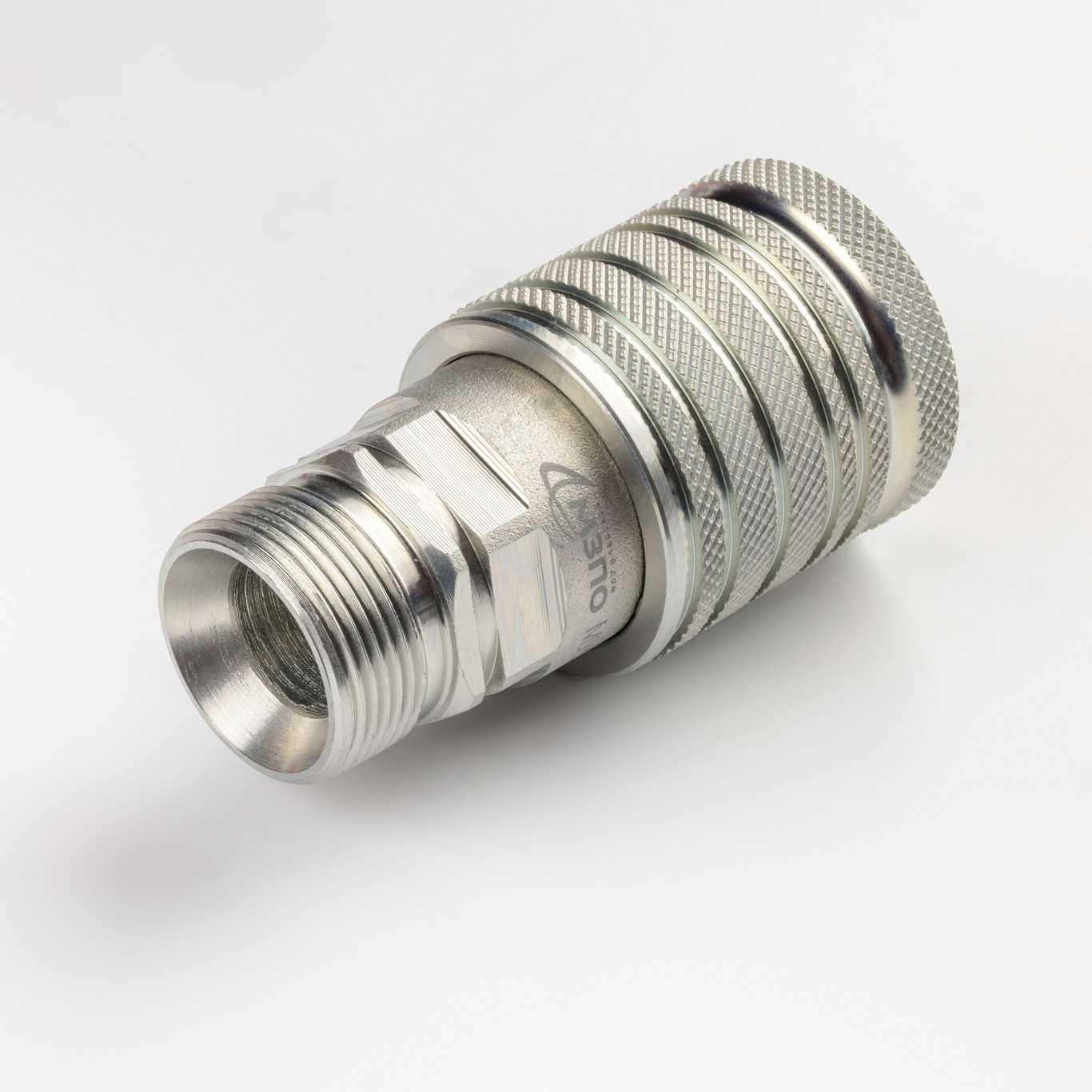

Конструктивные особенности и материалы:
- Корпус: Высокопрочная сталь с антикоррозийным цинковым покрытием (толщина слоя 8 микрон).
- Запорный механизм: Клапанная система, обеспечивающая герметичность при разъединении.
- Уплотнительные элементы: Основное уплотнение выполнено из бутадиен-нитрильного каучука (NBR) с твердостью 80-90 по Шору. Дополнительное стопорное уплотнение изготовлено из политетрафторэтилена (ПТФЭ/фторопласт), что обеспечивает высокую износостойкость.
- Присоединительная резьба: Метрическая M27*1.5.
Технические характеристики:
- Максимальное рабочее давление: 250 бар (25 МПа).
- Температурный диапазон эксплуатации: от -30 °С до +100 °С.
- Масса узла: 0,350 кг.

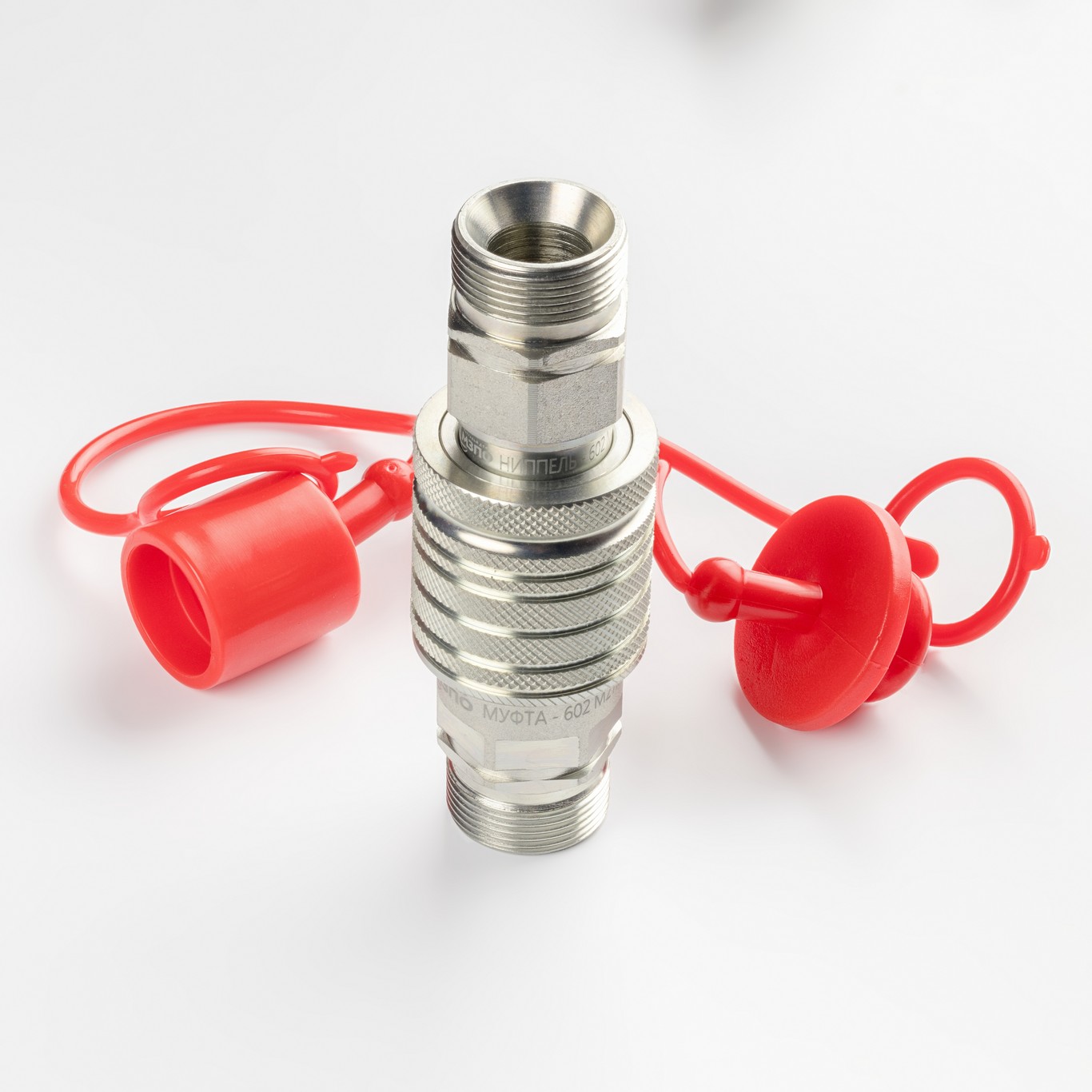

- Комплектация: Поставляется с защитными заглушками для предотвращения попадания загрязнений в гидравлическую систему.
Соединение является взаимозаменяемым с компонентами стандартов LSQ-S5-04SM18S, Parker 6600, Faster ANV, Aeroquip 5600 и Hansen HA15000.
