Техническое описание изделия

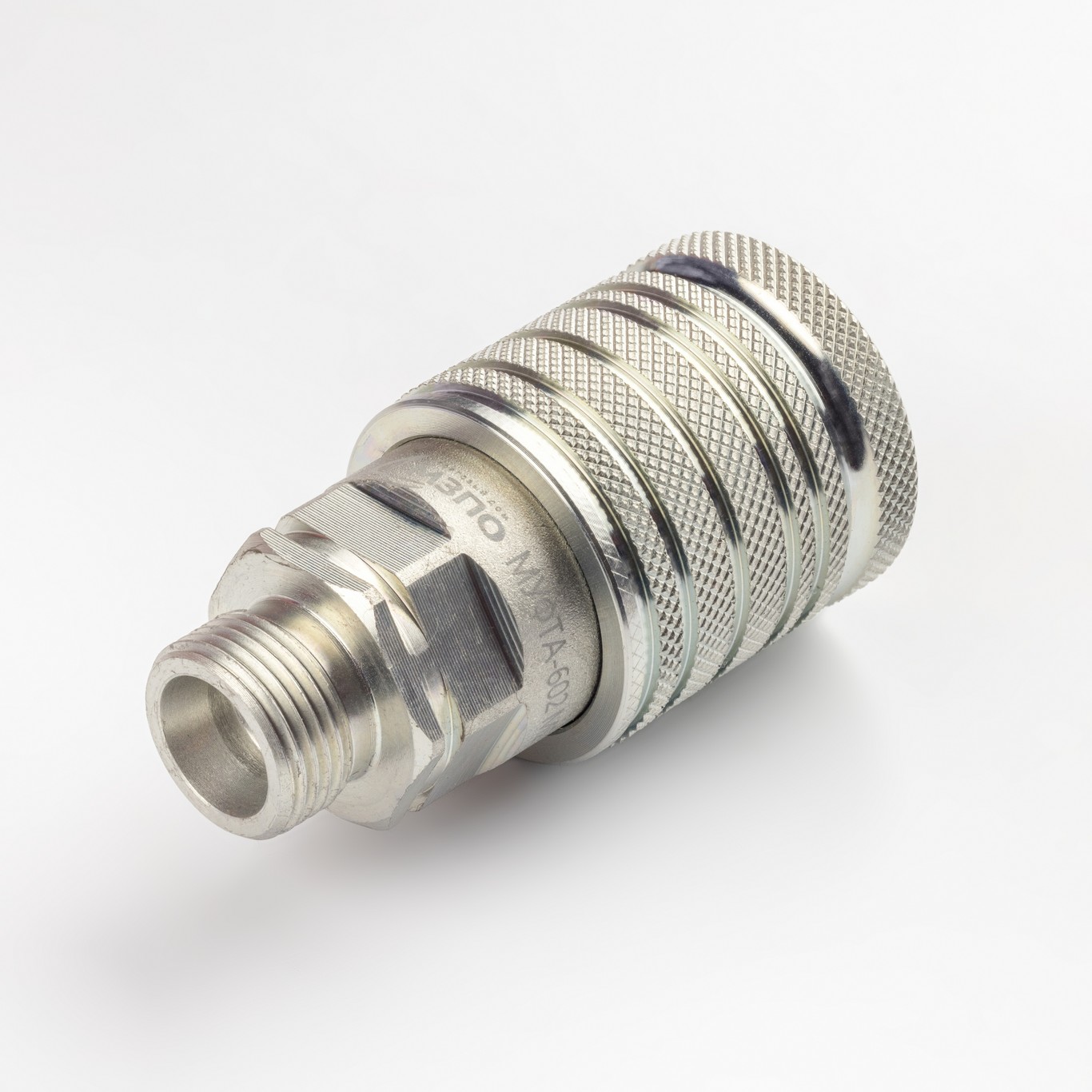

Быстроразъемное соединение (БРС) серии YH-602 (исполнение: муфта) спроектировано в соответствии с международным стандартом ISO 5675 и отвечает требованиям ГОСТ Р 52276-2004. Данный компонент предназначен для оперативной коммутации гидравлических линий высокого давления без использования специализированного инструмента и предотвращения утечек рабочей среды при размыкании контура.
Конструктивные особенности и материалы
- Корпус: Высокопрочная сталь с антикоррозийным цинковым покрытием толщиной 8 микрон.
- Запорный механизм: Клапанная система, обеспечивающая герметичность при номинальных нагрузках.
- Уплотнительные элементы: Основное уплотнение выполнено из бутадиен-нитрильного каучука (NBR) с твердостью 80-90 по Шору. Стопорное уплотнение изготовлено из политетрафторэтилена (ПТФЭ/фторопласт), что гарантирует химическую стойкость и низкий коэффициент трения.
Технические характеристики
- Присоединительная резьба: M20x1.5.
- Рабочее давление: Максимальное эксплуатационное давление составляет 250 бар.
- Температурный диапазон: Эксплуатация в интервале от -30 °С до +100 °С.

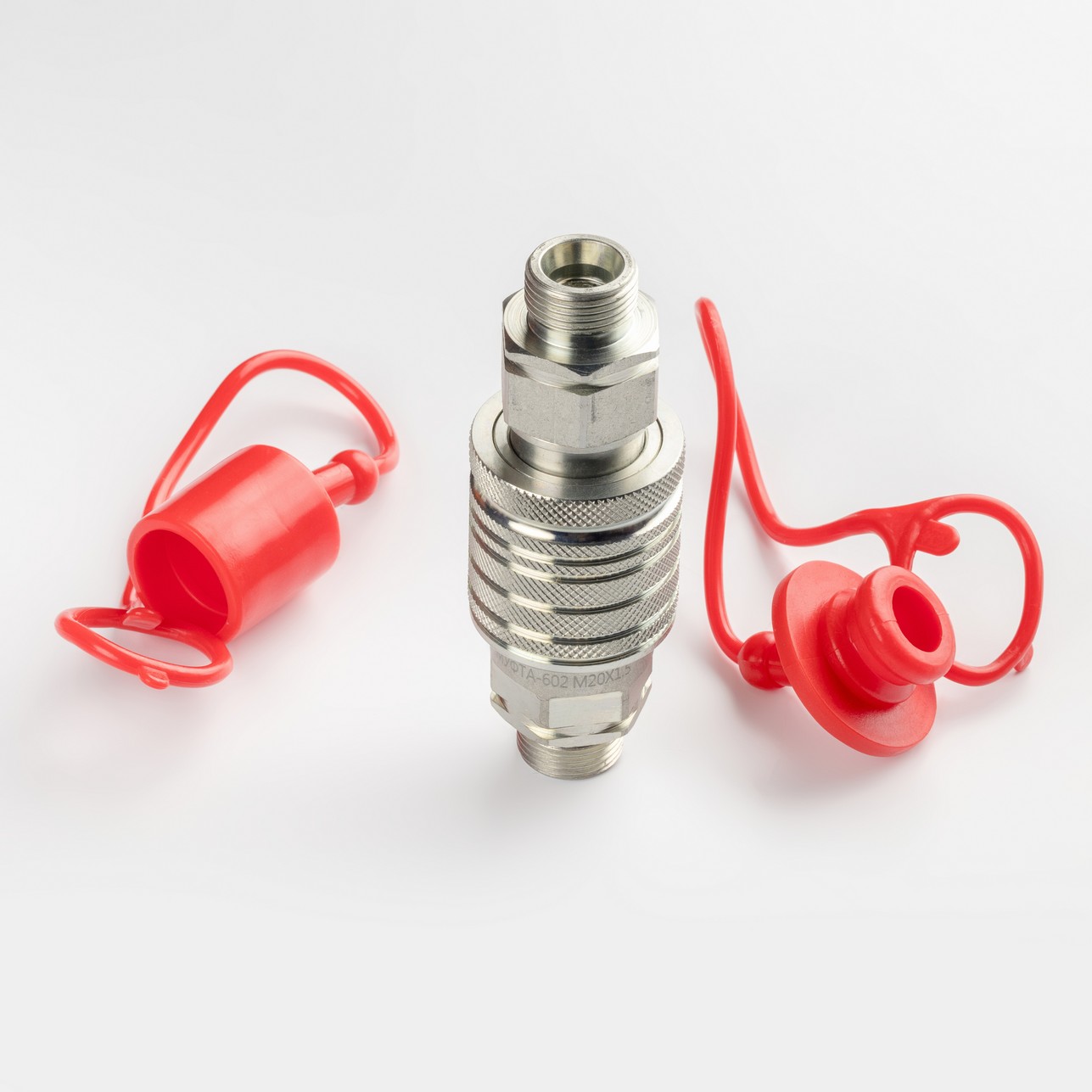

- Комплектация: Поставляется с защитными заглушками для предотвращения попадания загрязнений в гидравлическую систему.
Изделие является взаимозаменяемым аналогом для систем Parker 6600, Faster ANV, Aeroquip 5600 и Hansen HA15000, обеспечивая полную совместимость с оборудованием, соответствующим ГОСТ 28130-89 в части быстроразъемных соединений.
