Техническое описание изделия

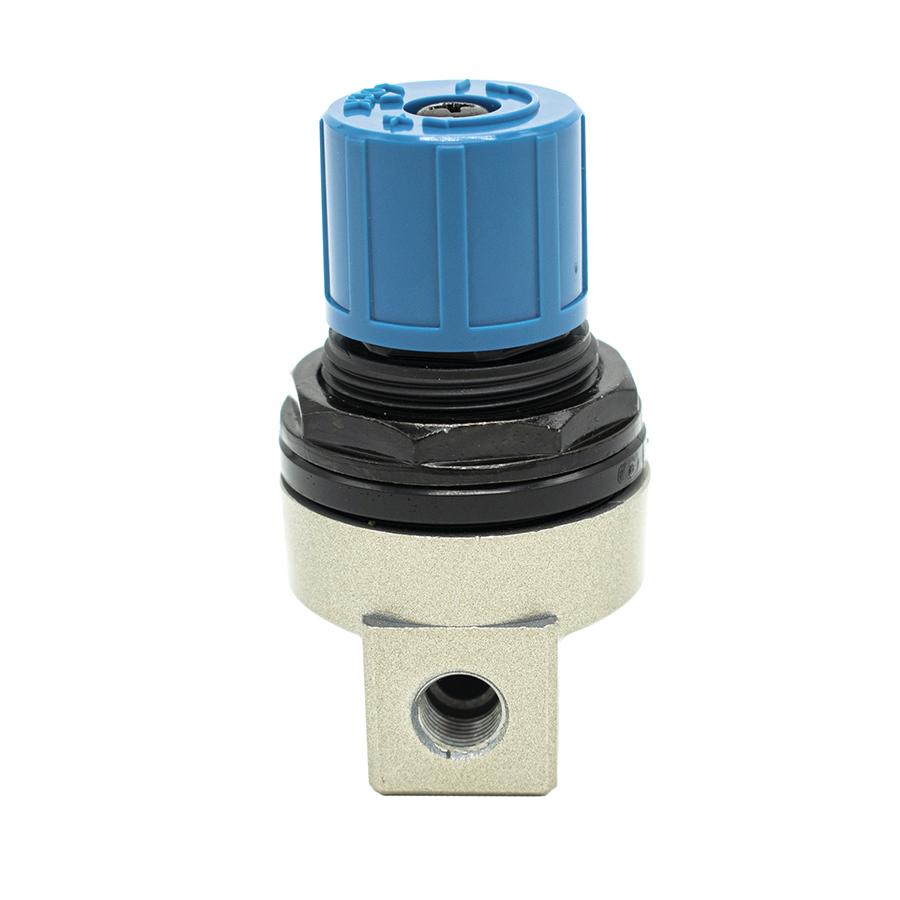

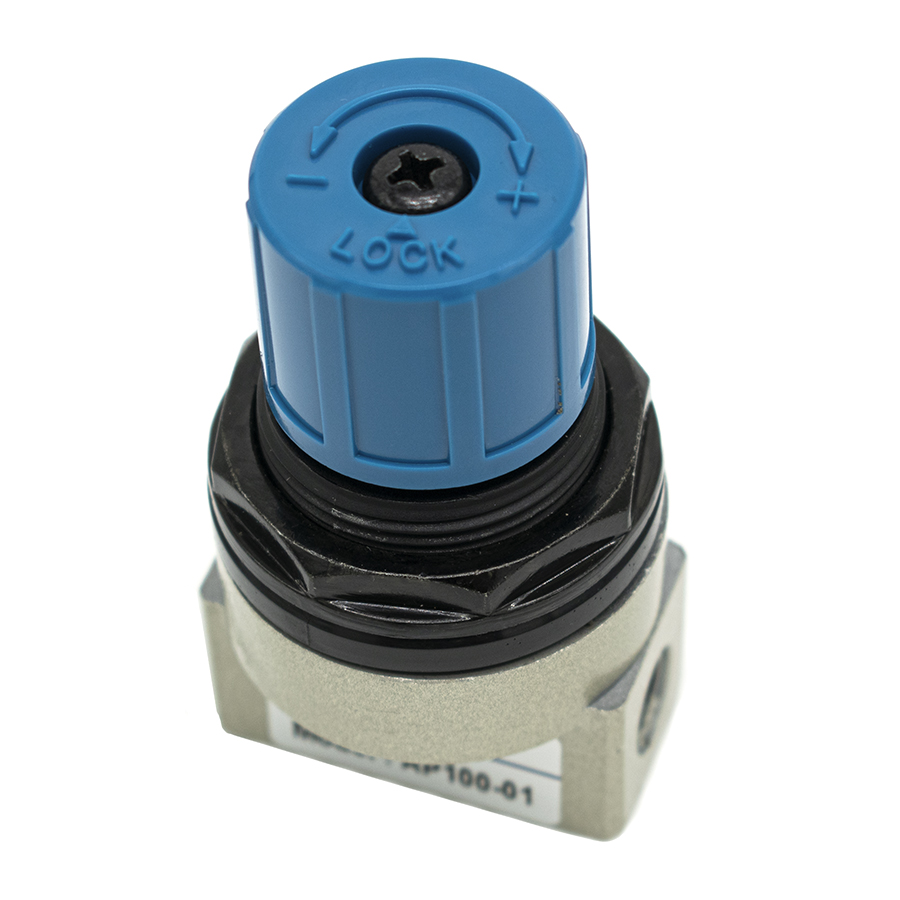

Предохранительный клапан серии AP100-01 представляет собой устройство прямого действия, предназначенное для защиты пневматических систем от превышения максимально допустимого рабочего давления. Сброс избыточного объема рабочей среды (сжатого воздуха) осуществляется непосредственно в атмосферу при достижении давления срабатывания, установленного в заданном диапазоне.
Технические характеристики и параметры эксплуатации:
- Функциональное назначение: автоматический сброс давления согласно требованиям промышленной безопасности.
- Соответствие стандартам: Изделие спроектировано и изготовлено с учетом положений ГОСТ 31294-2005 (Клапаны предохранительные прямого действия).
- Диапазон настройки давления: регулируемый интервал от 0.5 до 6.9 Бар.
- Максимальное давление в системе (Pmax): 10 Бар.
- Тип присоединительной резьбы: G1/8" (трубная цилиндрическая).
- Температурный режим эксплуатации: от -5 °C до +60 °C.
- Рабочая среда: подготовленный сжатый воздух.
Конструкция клапана обеспечивает высокую точность срабатывания и герметичность в закрытом состоянии. Отсутствие встроенного манометра предполагает использование внешних контрольно-измерительных приборов для точной калибровки порога срабатывания в рамках указанного технического диапазона.
