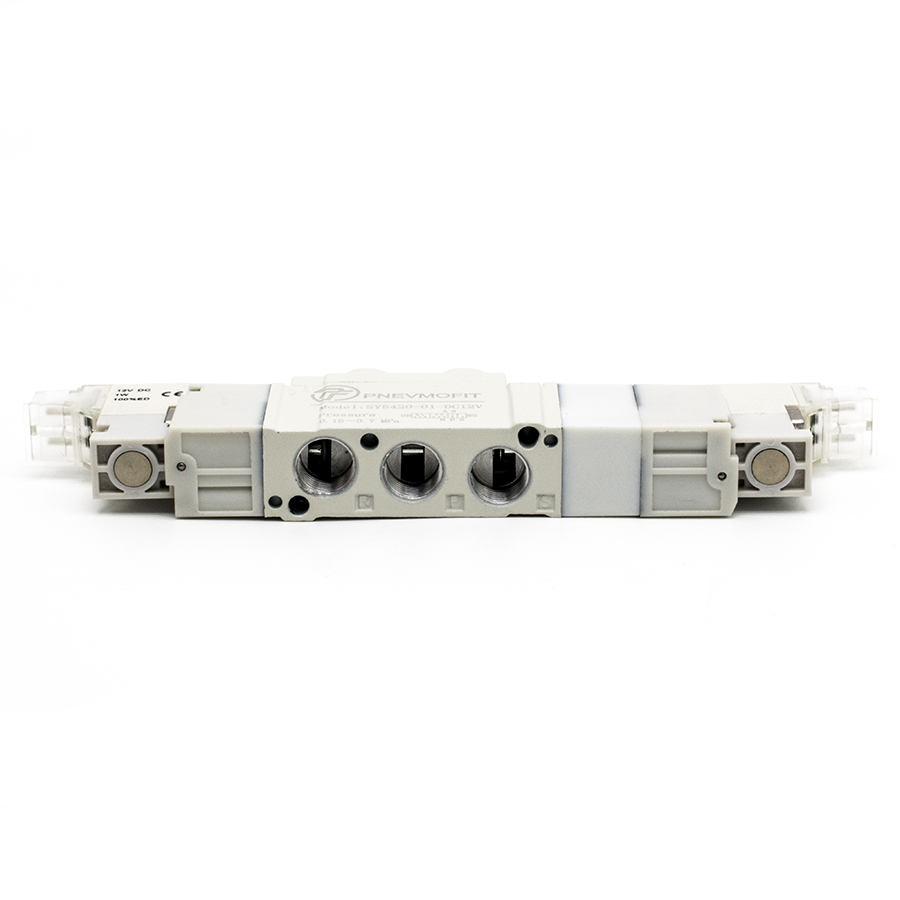

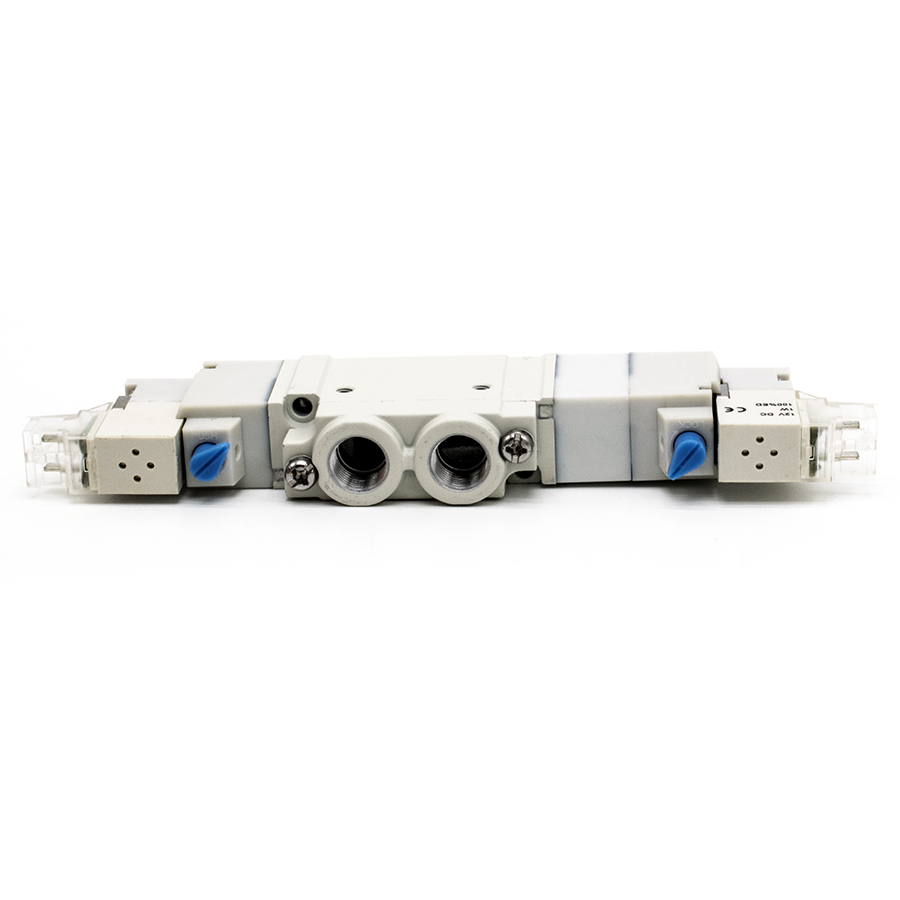

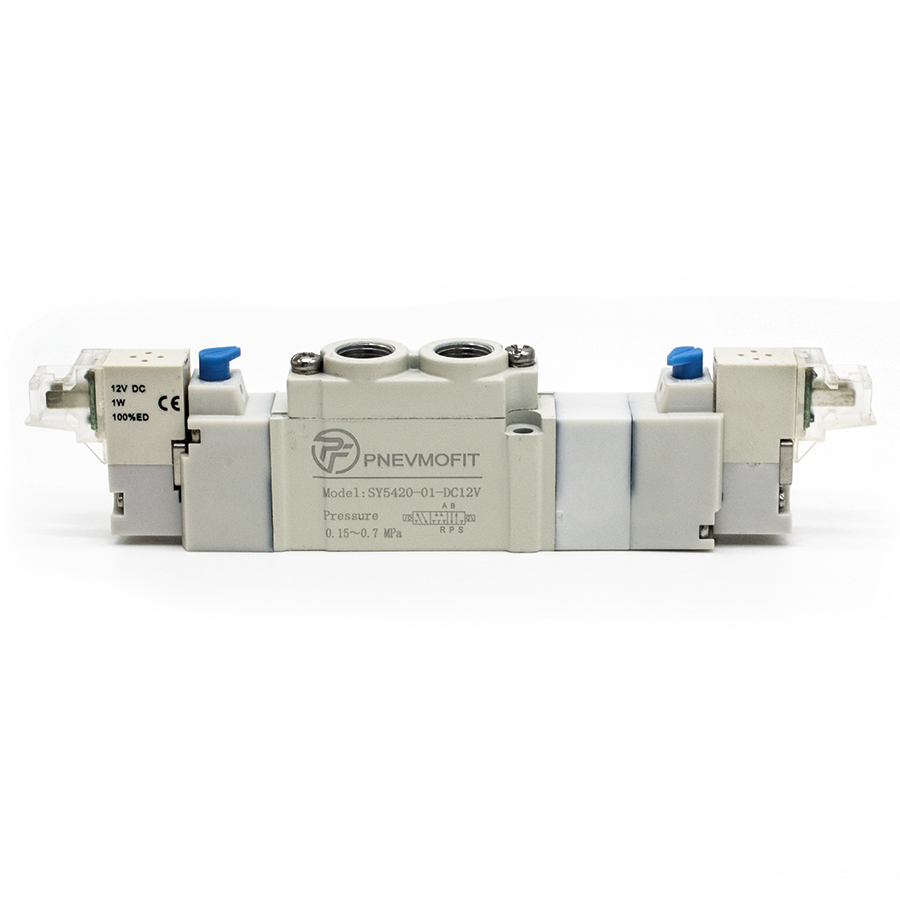

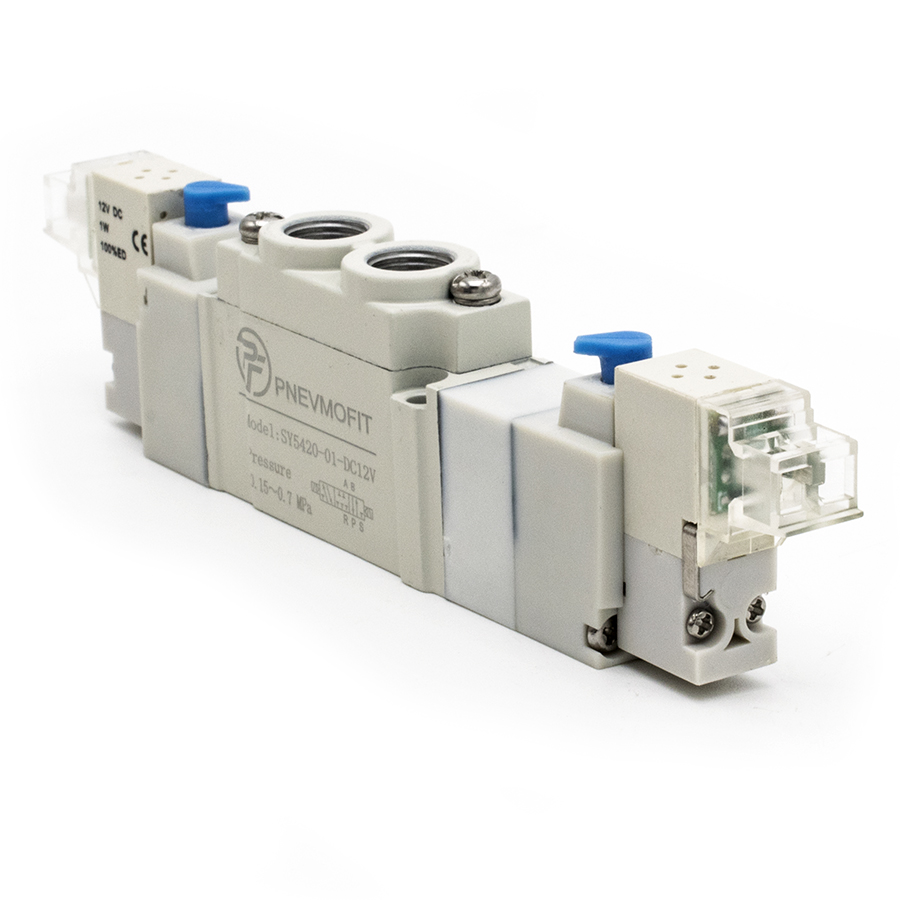

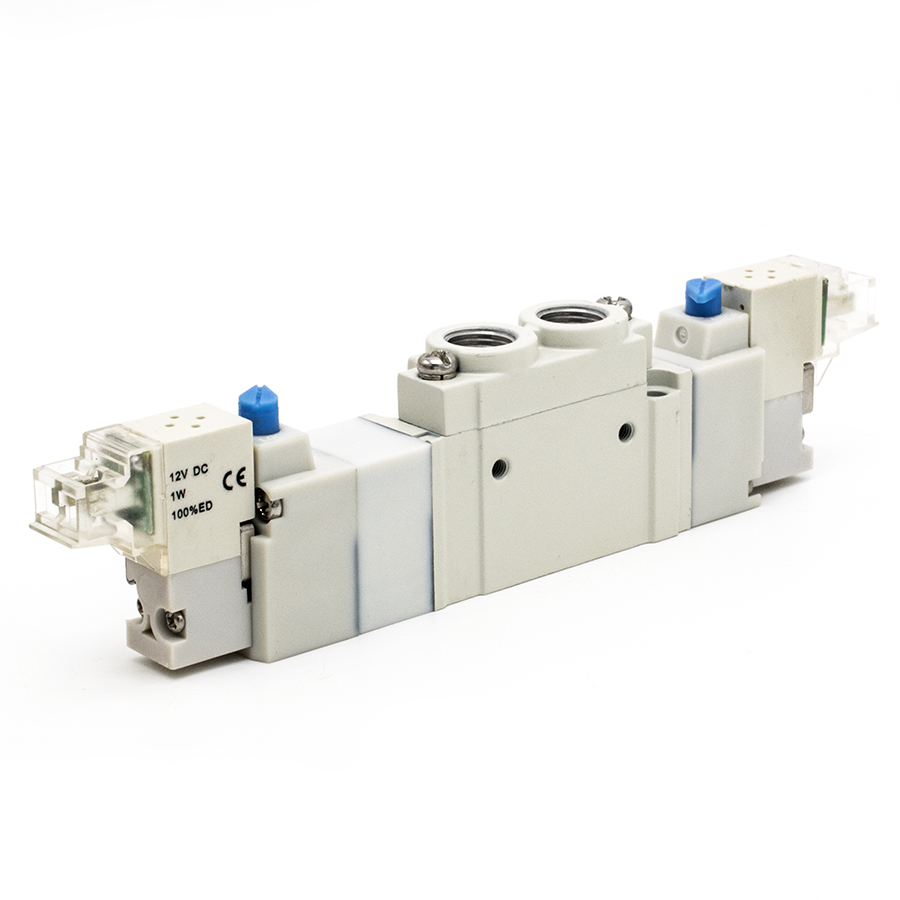

Техническое описание пневмораспределителя SY5420-01-DC12V
Пневматический распределитель серии SY5420-01-DC12V представляет собой промышленное устройство золотникового типа с электропневматическим двусторонним управлением. Данный компонент предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения.
Конструктивные и эксплуатационные особенности:
- Тип распределителя: 5-линейный, 3-позиционный (5/3), бистабильный с закрытым центром в нейтральном положении.
- Исполнение: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод.
- Электромагнитный привод: Две управляющие катушки с напряжением питания 12V DC. Допустимое отклонение напряжения составляет ±10%. Энергопотребление оптимизировано до 1W.
- Степень защиты: Соответствует классу IP65, что гарантирует пыленепроницаемость и защиту от водяных струй.
Соответствие стандартам:
Изделие спроектировано и изготовлено с учетом требований ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 28988-91 (Устройства исполнительные пневматические. Общие технические условия), что обеспечивает взаимозаменяемость и надежность в составе пневматических комплексов.
Технические параметры:
- Рабочая среда: Очищенный сжатый воздух (фильтрация не менее 40 мкм).
- Рабочее давление: 0.15–0.7 МПа (1.5–7 Бар).
- Температурный диапазон: от -10°C до +50°C.
- Присоединительная резьба: G1/8".
- Максимальная частота срабатывания: 3 Гц.
