Техническое описание пневмораспределителя SY5320-01-DC12V

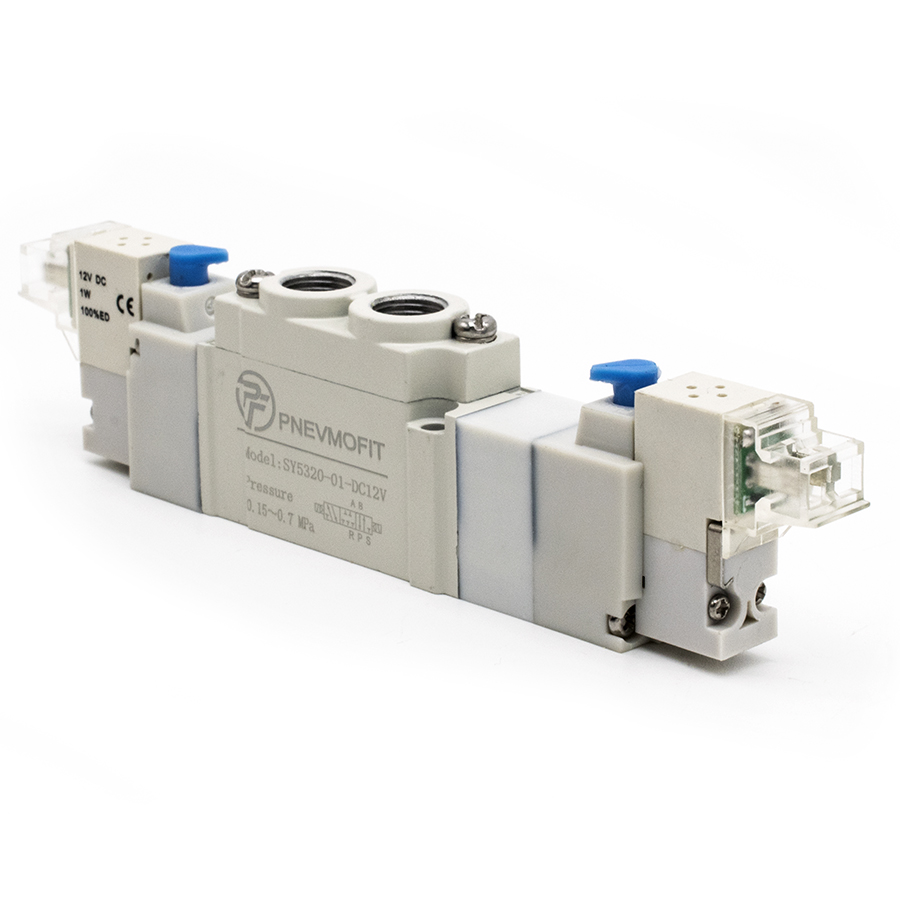

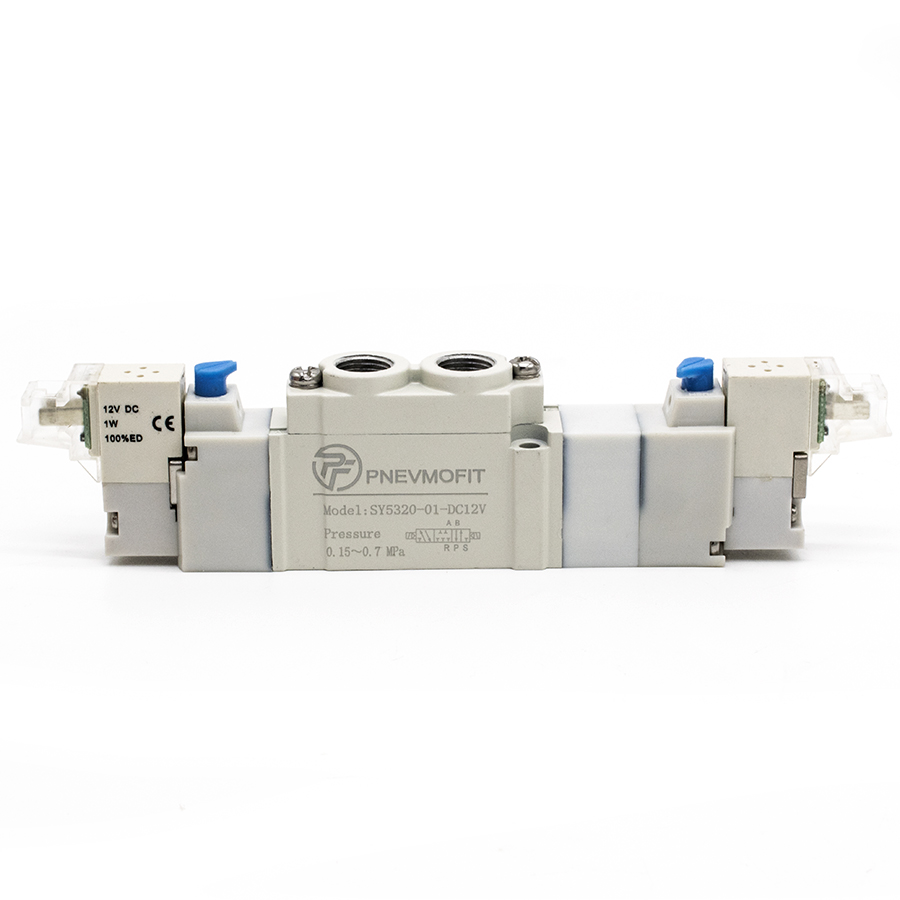

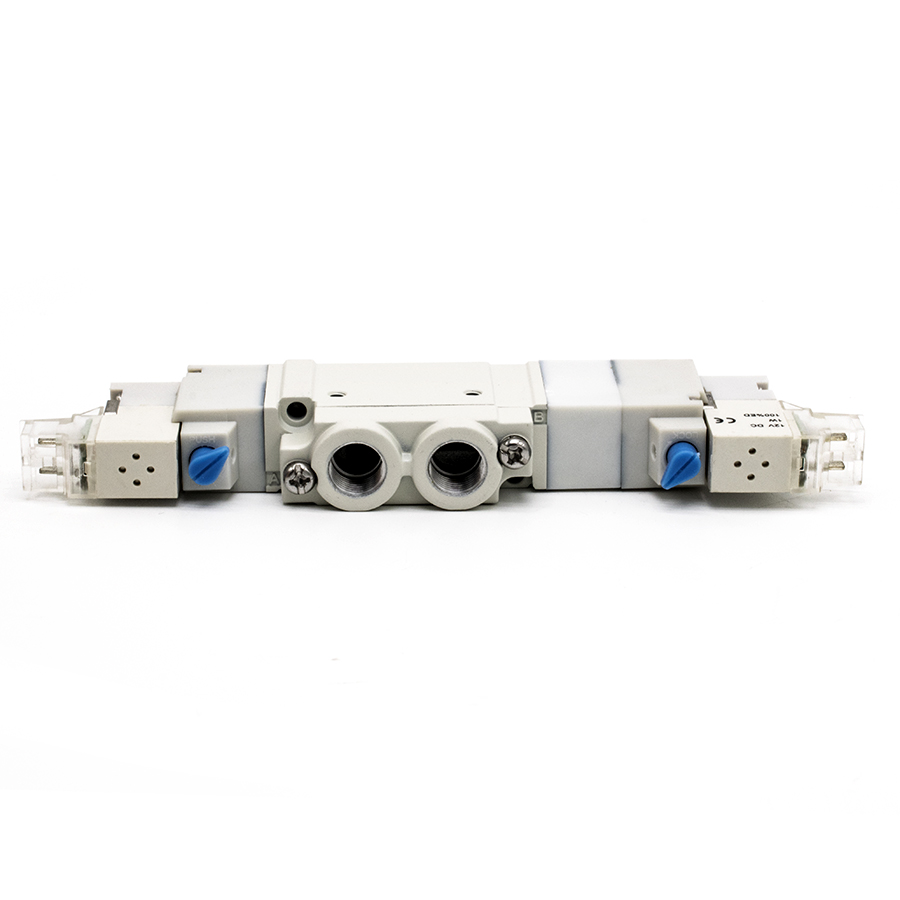

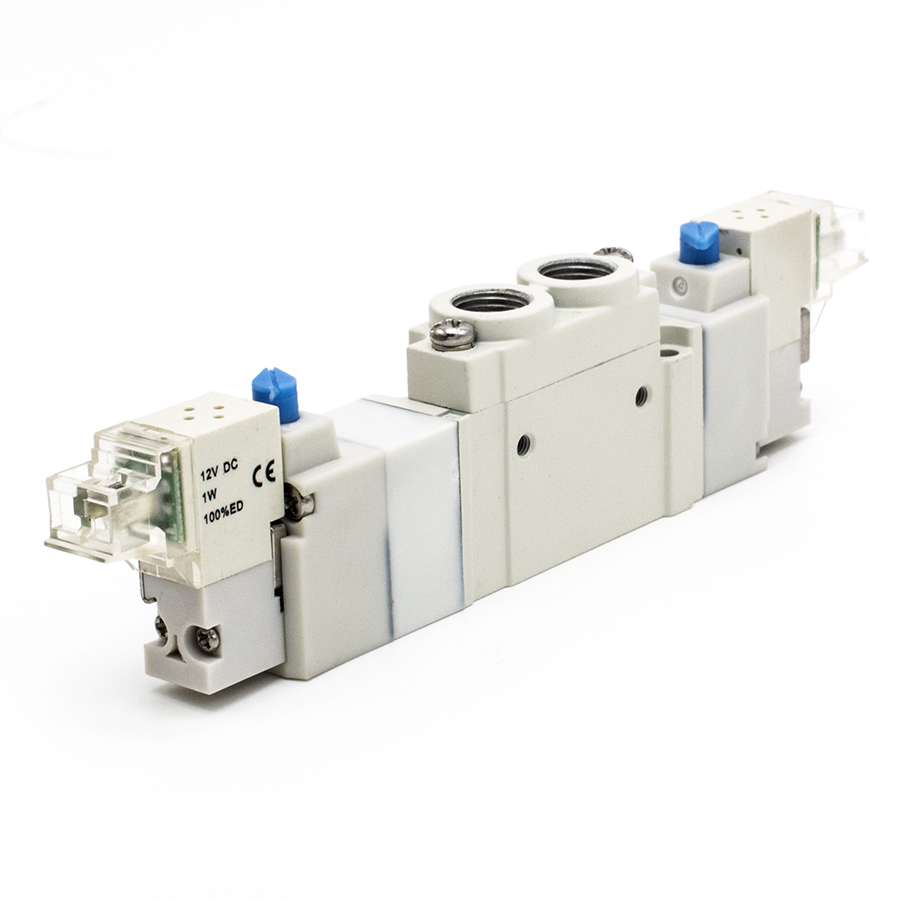

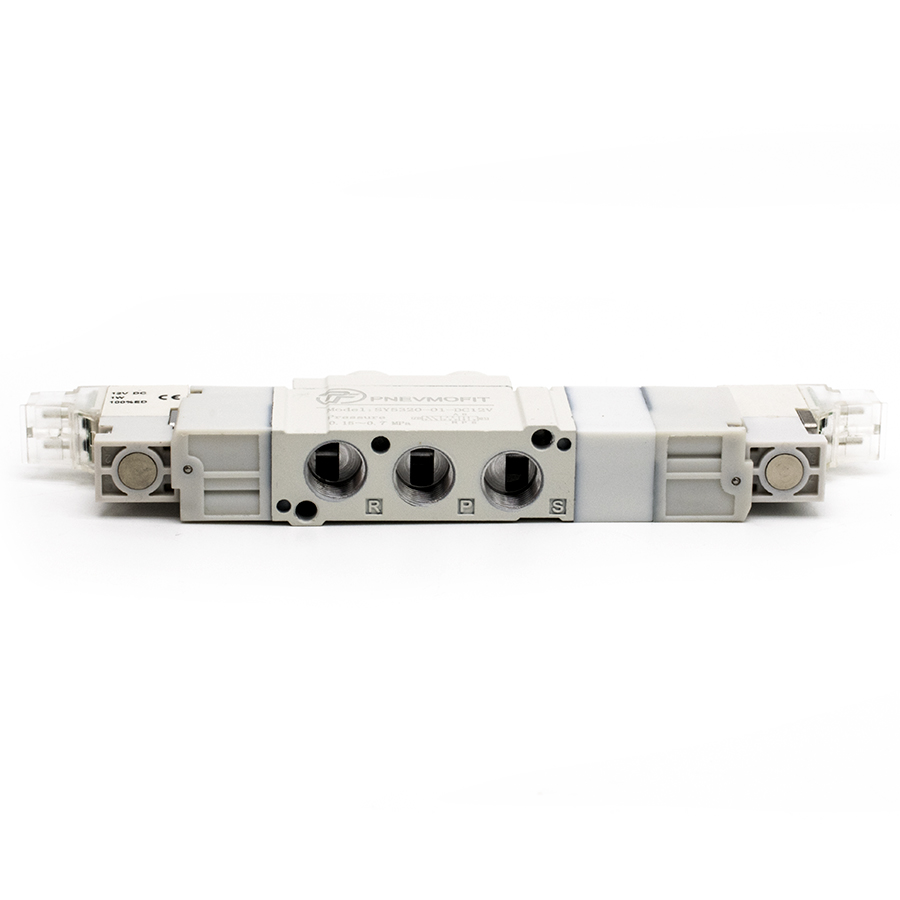

Пневматический распределитель серии SY5320-01-DC12V представляет собой пятилинейный трехпозиционный (5/3) электропневматический аппарат с двусторонним электромагнитным управлением. Устройство предназначено для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Данная модификация имеет закрытую центральную позицию, что обеспечивает фиксацию исполнительных механизмов при отсутствии управляющего сигнала.
Конструктивные и эксплуатационные особенности:
- Тип распределителя: Золотникового типа с пилотным управлением.
- Схема функционирования: 5/3 (пятилинейный, трехпозиционный), закрытый в центре.
- Управление: Двухстороннее электромагнитное (катушки DC12V).
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Стандарты качества: Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Технический регламент эксплуатации:
Прибор рассчитан на работу со сжатым воздухом, прошедшим очистку через фильтр с тонкостью фильтрации не менее 40 мкм. Степень защиты оболочки IP65 гарантирует стабильную работу в условиях попадания пыли и водяных струй. Допускается эксплуатация в диапазоне температур от -10 до +50°C при рабочем давлении от 1.5 до 7 Бар.
