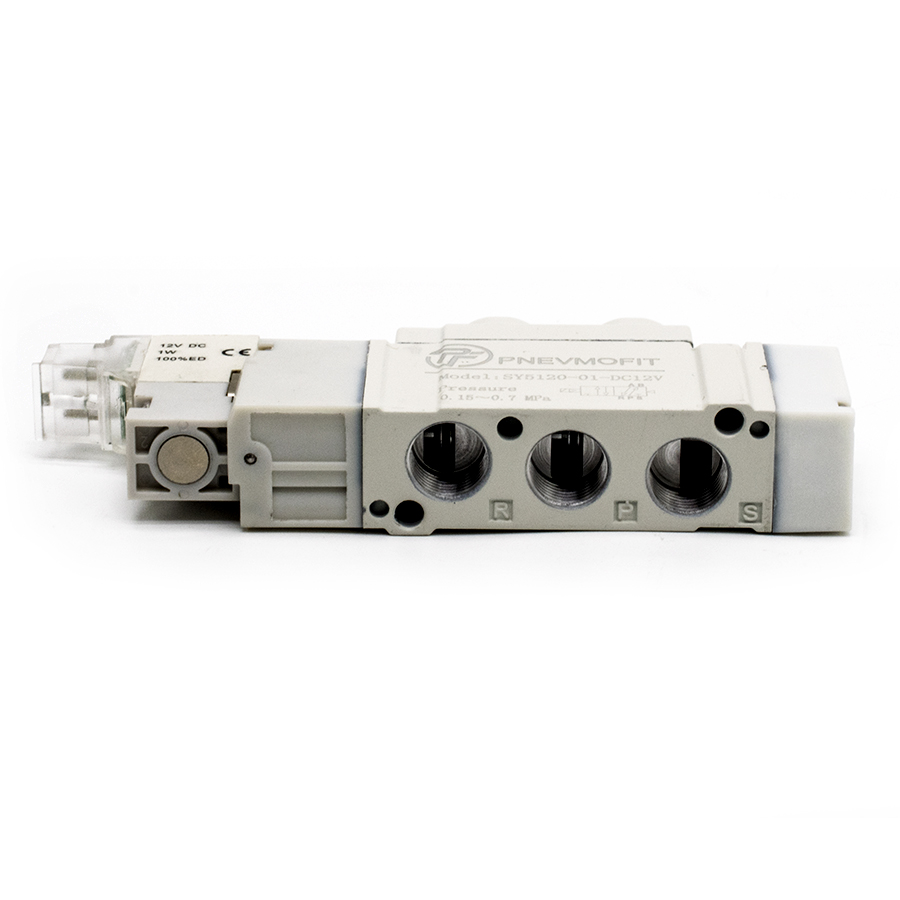

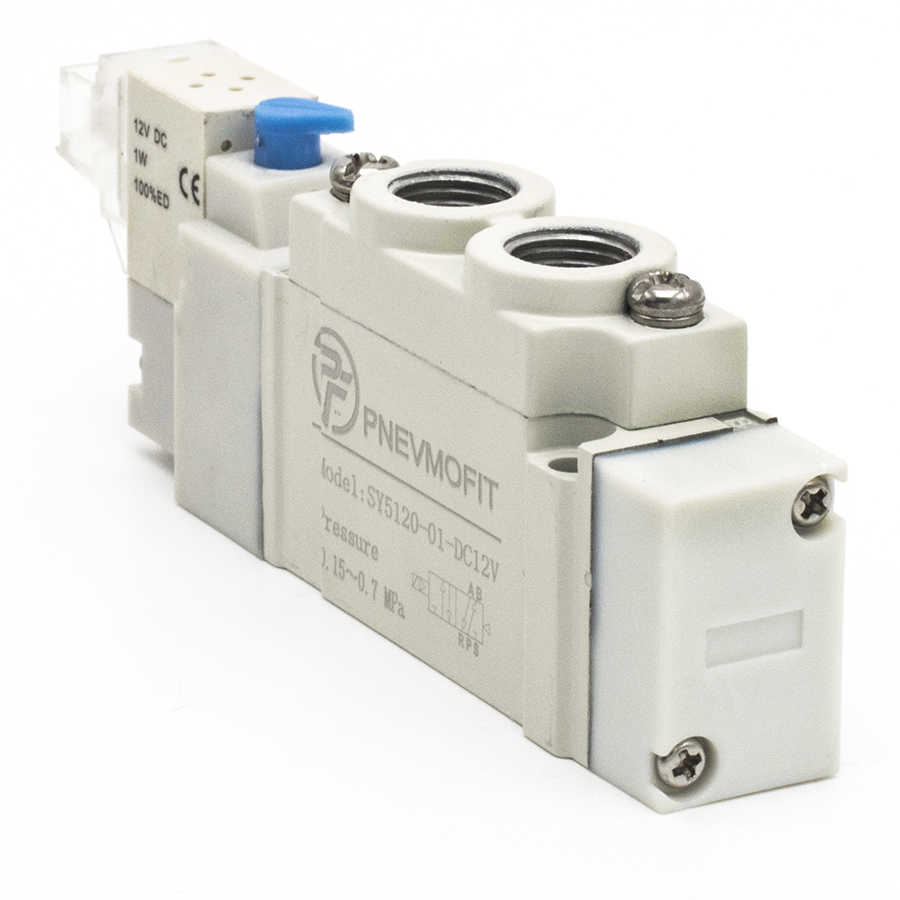

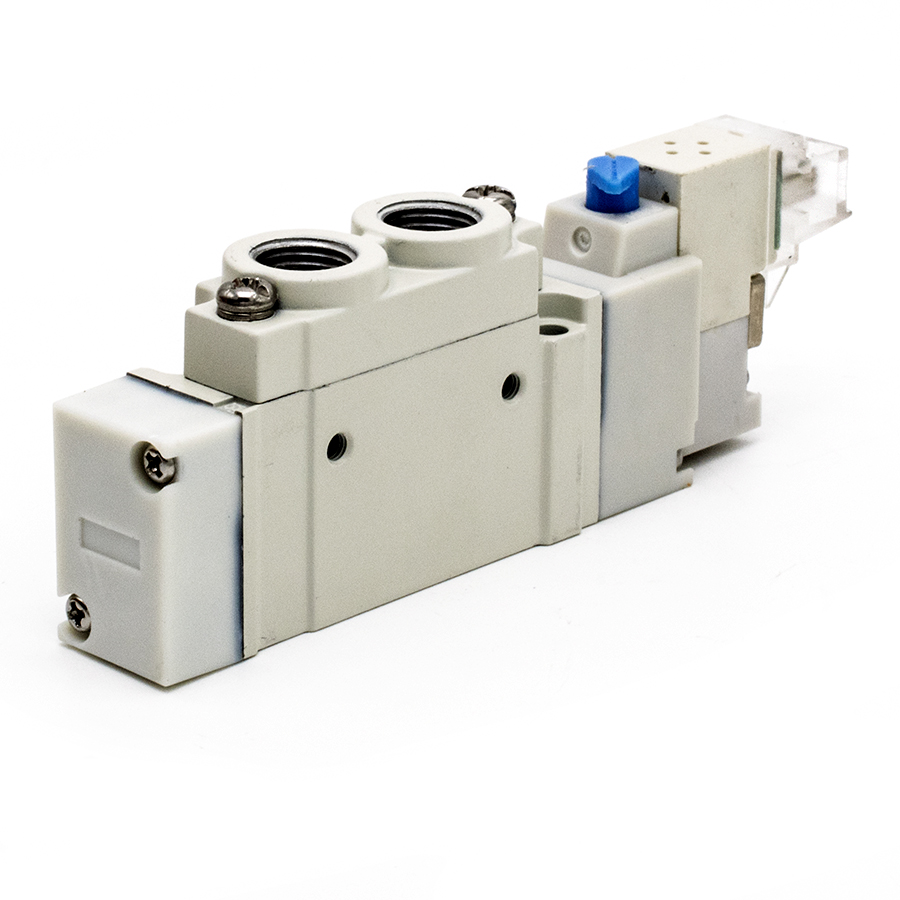

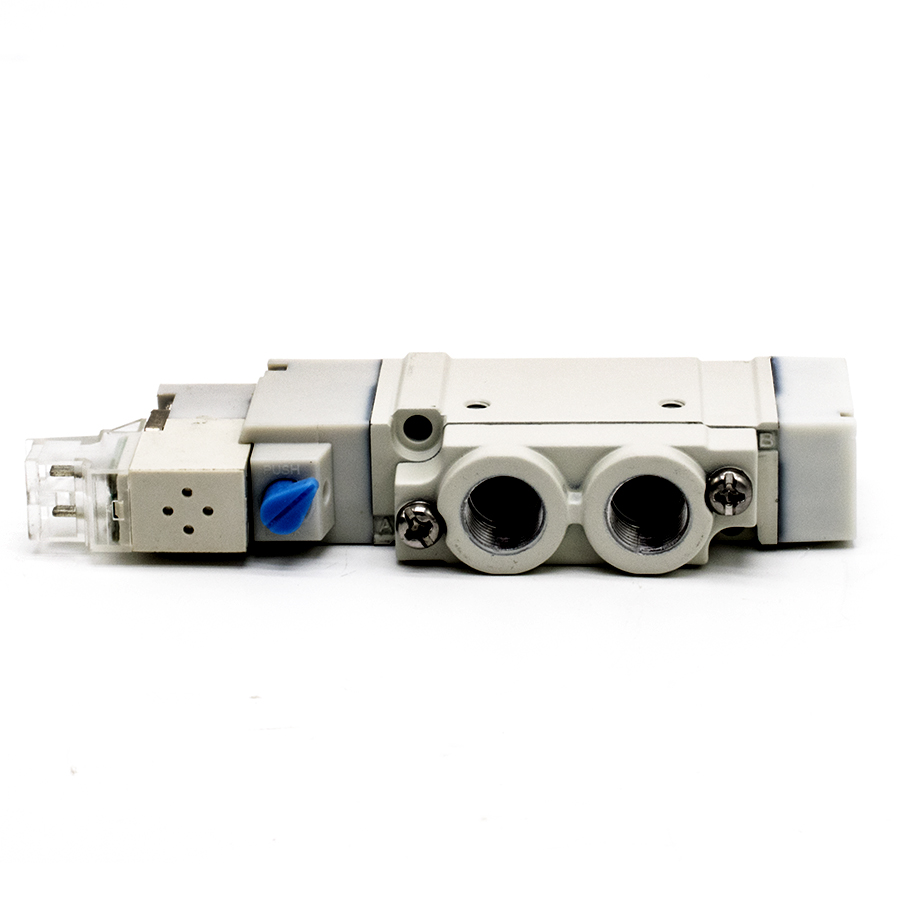

Техническое описание пневмораспределителя SY5120-01-DC12V
Пневмораспределитель серии SY5120-01-DC12V представляет собой электропневматический пятилинейный двухпозиционный (5/2) клапан с односторонним электромагнитным управлением (моностабильный). Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических приводах и системах промышленной автоматизации. Изделие соответствует требованиям ГОСТ 18460-91 в части общих технических условий для пневматических приводов.
Конструктивные и эксплуатационные особенности:
- Тип распределителя: 5/2 (пятилинейный, двухпозиционный) с пружинным возвратом в исходное состояние.
- Исполнение: Золотникового типа с пилотным управлением, обеспечивающим высокую пропускную способность при малых габаритах.
- Материалы: Корпус выполнен из коррозионностойкого алюминиевого сплава; уплотнения обеспечивают герметичность согласно классу А по ГОСТ 19862-93.
- Электромагнитный привод: Соленоид постоянного тока (DC12V) с низким энергопотреблением (1W) и защитой оболочки уровня IP65.
- Монтаж: Присоединительные резьбовые порты G1/8" обеспечивают надежную стыковку с пневмолиниями.
Технические характеристики:
- Рабочая среда: Очищенный сжатый воздух (фильтрация не менее 40 мкм согласно ГОСТ 17433-80).
- Рабочее давление: 0.15 – 0.7 МПа (1.5 – 7 Бар).
- Максимальная частота срабатывания: 5 Гц.
- Минимальное время срабатывания: 0.05 сек.
- Допустимое отклонение напряжения: ±10% от номинального.
- Температурный диапазон эксплуатации: от -10°C до +50°C.
