Техническое описание пневмораспределителя SH-403

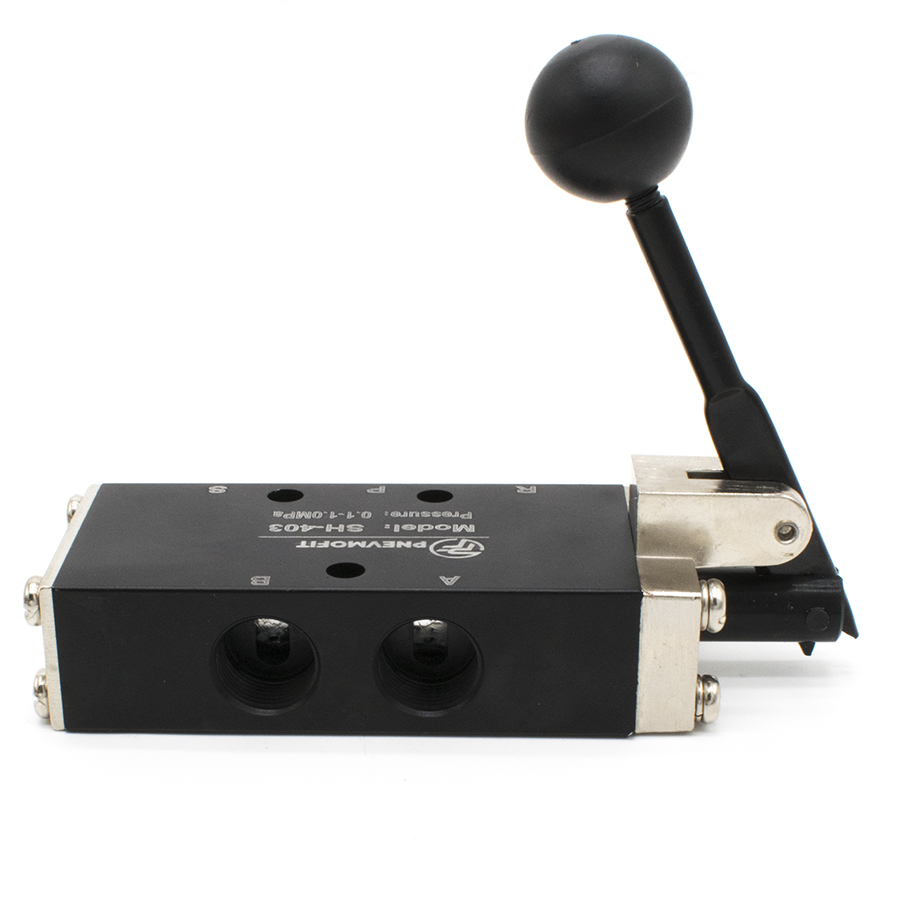

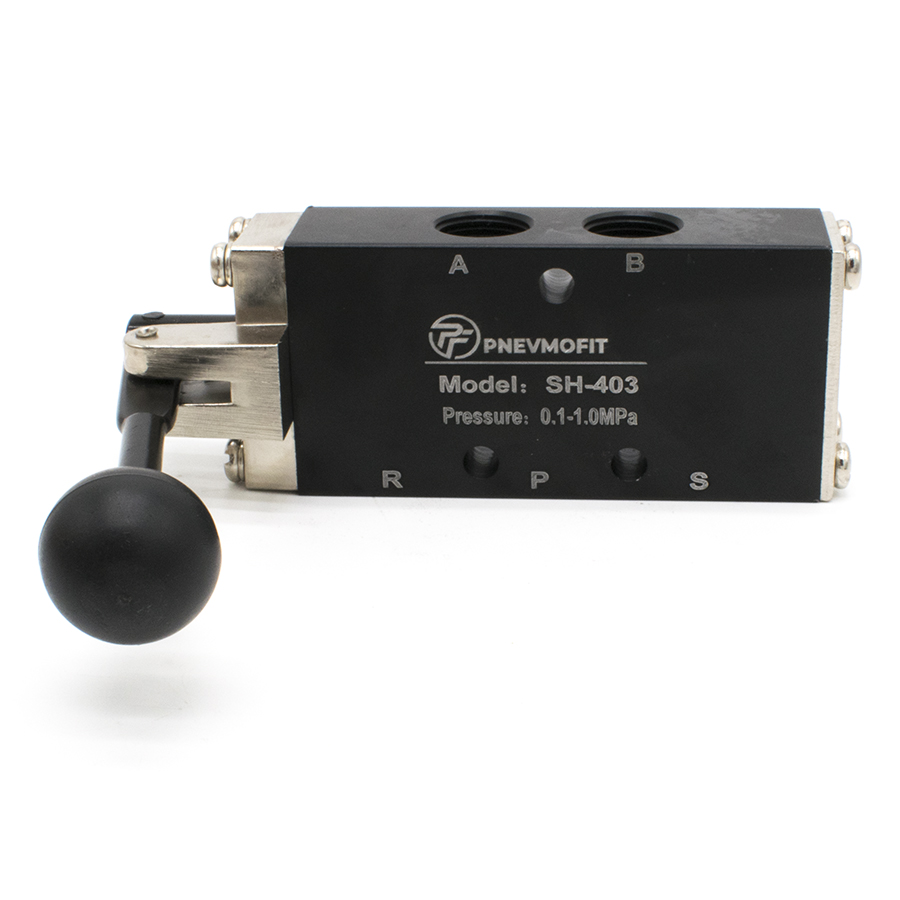

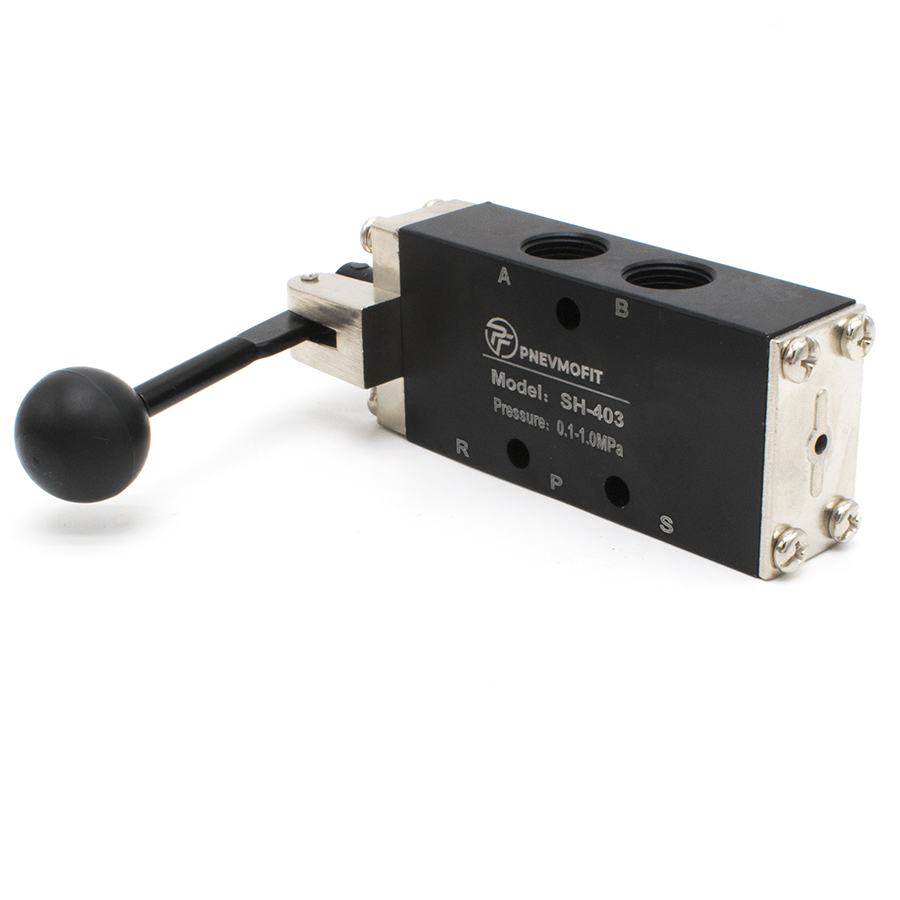

Пневматический распределитель серии SH-403 предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство выполнено по рабочей схеме 5/2 (пятилинейный, двухпозиционный) и оснащено механизмом ручного управления с фиксацией рабочего положения.
Конструктивные особенности и эксплуатация
Корпус изделия изготовлен из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и долговечность. В качестве уплотнительных элементов применяется бутадиен-нитрильный каучук (NBR), гарантирующий герметичность соединений в широком диапазоне температур. Технические характеристики и методы испытаний устройства соответствуют требованиям ГОСТ 31065-2012 (Пневмоприводы. Распределители направляющие).
Основные технические параметры:
- Тип управления: ручной рычаг с фиксацией;
- Присоединительная резьба: G3/8";
- Рабочее давление: 0–0.8 МПа (0–8 Бар);
- Максимально допустимое давление: 1.0 МПа (10 Бар);
- Температурный диапазон: от -20 °C до +70 °C;
- Рабочая среда: очищенный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
Данный распределитель является моностабильным компонентом, обеспечивающим надежное переключение исполнительных механизмов в составе пневматических линий управления и автоматизации.
