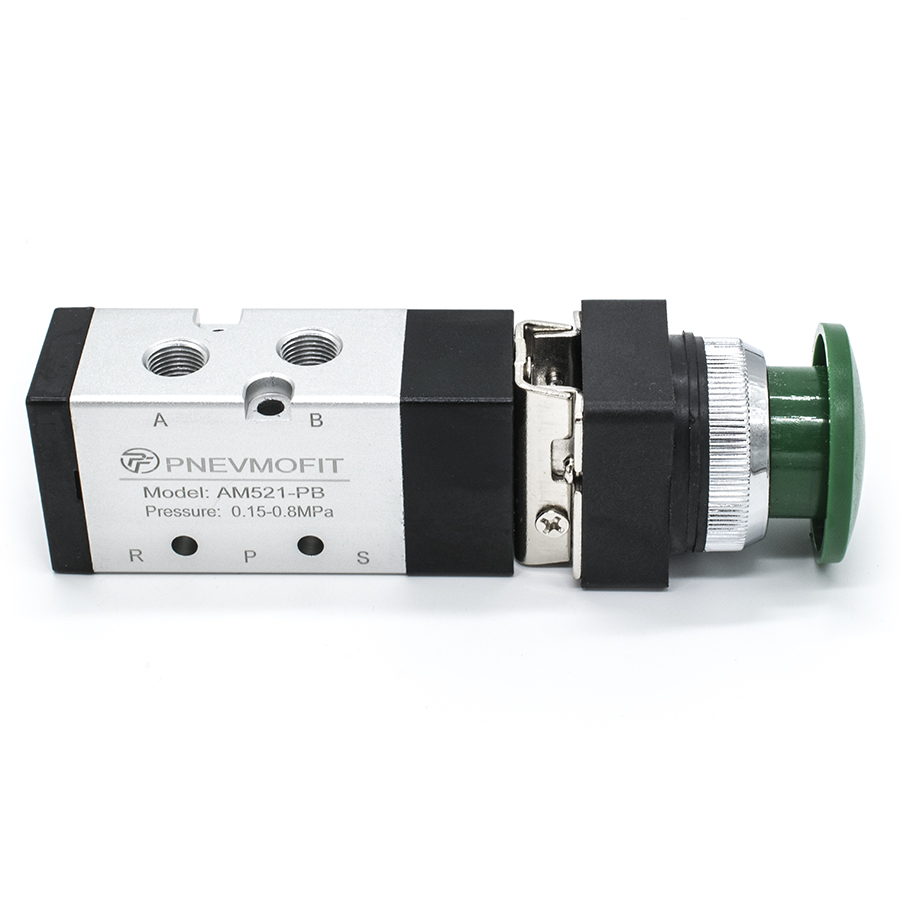

Техническое описание пневмораспределителя AM521-PB
Пневматический распределитель серии AM521-PB представляет собой пятилинейный двухпозиционный (5/2) клапан с механическим управлением, предназначенный для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует путем коммутации внутренних каналов с рабочими портами в зависимости от положения управляющего элемента.
Данная модификация оснащена исполнительным механизмом типа «грибок» без фиксации (PB), что обеспечивает возврат распределителя в исходное состояние после снятия механического воздействия. Конструкция корпуса выполнена из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и долговечность узла. Присоединительные отверстия имеют резьбу G1/8", что соответствует стандартным требованиям к монтажу пневмолиний.
Эксплуатация изделия должна осуществляться в соответствии с ГОСТ 15150-69 (исполнение по климатическим условиям) и ГОСТ 18460-91 (общие технические требования к пневмоприводам). Пневмораспределитель рассчитан на работу со сжатым воздухом, очищенным до уровня не менее 40 мкм, что гарантирует стабильную работу золотникового механизма и сохранение герметичности уплотнений.
Технические характеристики:
- Тип распределителя: 5/2 линейный/позиционный;
- Тип управления: механическое (кнопка «грибок» без фиксации);
- Рабочая среда: подготовленный сжатый воздух (фильтрация 40 мкм);
- Диапазон рабочего давления: 0 – 0.8 МПа;
- Максимально допустимое давление: 1.0 МПа;
- Пропускная способность: эффективное сечение 12 мм² (Cv=0.67);
- Температурный режим: от -5°C до +60°C;
- Класс защиты: IP65;
- Соответствие стандартам: ГОСТ 18460-91.
