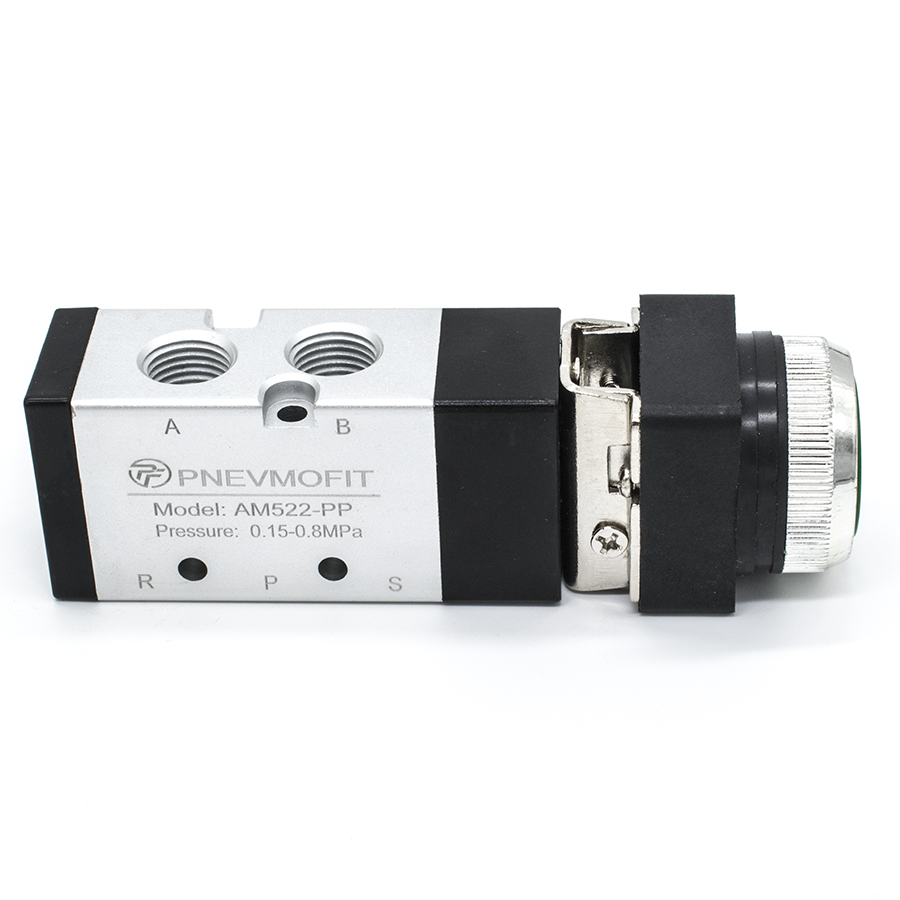

Техническое описание пневмораспределителя AM522-PP
Пневматический распределитель серии AM522-PP представляет собой 5-линейный 2-позиционный (5/2) исполнительный механизм с механическим типом управления. Устройство предназначено для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Переключение рабочих положений осуществляется посредством воздействия на утопленную кнопку (тип PP).
Конструктивные и эксплуатационные особенности:
- Тип управления: Механическое воздействие на приводной элемент (кнопка без фиксации).
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Герметичность: Соответствует классу защиты IP65, что позволяет эксплуатировать устройство в условиях повышенной влажности и запыленности.
- Подготовка воздуха: Требуется фильтрация рабочей среды с тонкостью очистки не менее 40 мкм.
- Стандартизация: Изделие соответствует требованиям ГОСТ 31521-2012 (Пневмоприводы. Общие технические условия) и ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических систем.
Технические характеристики:
| Рабочая среда | Очищенный сжатый воздух |
| Диапазон рабочего давления | 0 – 0.8 МПа (0 – 8 бар) |
| Максимально допустимое давление | 1.0 МПа |
| Пропускная способность (CV) | 0.67 (эффективная площадь сечения 12 мм²) |
| Присоединительная резьба | G1/4" |
| Температурный диапазон | от -5 до +60 °C |
