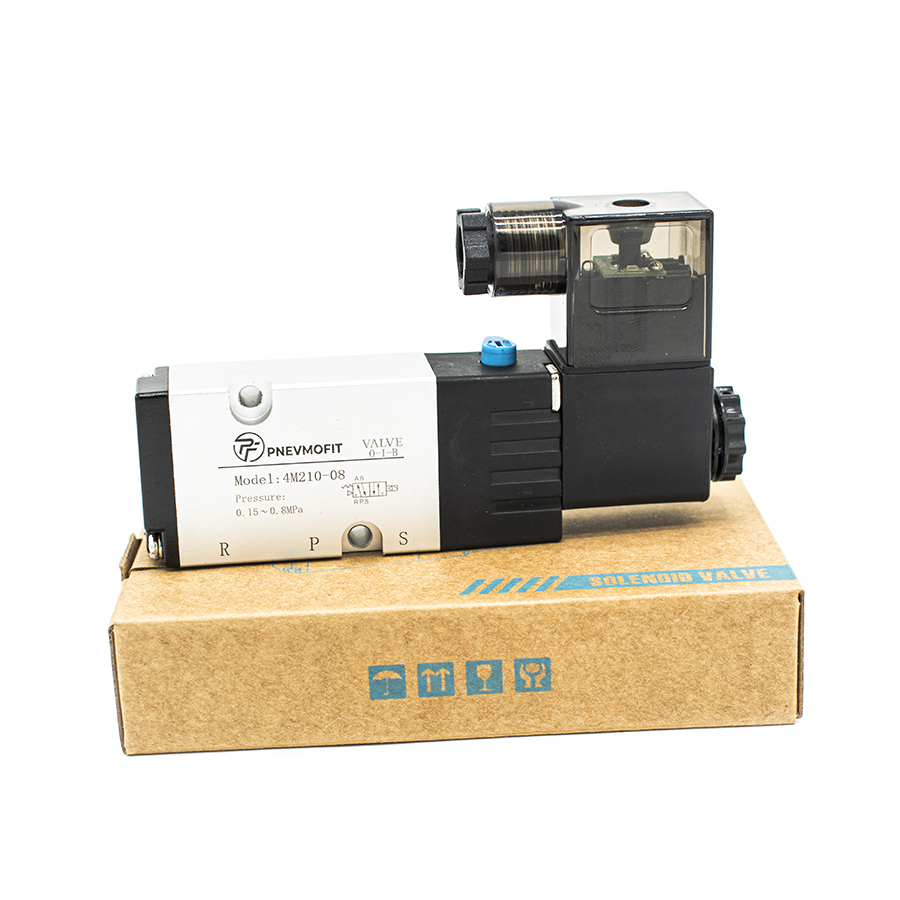

Техническое описание пневмораспределителя 4M210-08 DC24V
Пневмораспределитель серии 4M представляет собой устройство золотникового типа с электропневматическим управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Данная модель выполнена по схеме 5/2 (пятилинейный, двухпозиционный) и является моностабильной с пружинным возвратом золотника в исходное состояние.
Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), что гарантирует надежность эксплуатации в регламентированных режимах. Конструкция корпуса выполнена из высокопрочного алюминиевого сплава, обеспечивающего эффективный теплоотвод и коррозионную стойкость. Устройство оснащено интерфейсом NAMUR для прямого монтажа на пневмоприводы арматуры.
Технические характеристики и эксплуатационные параметры:
- Тип управления: Одностороннее электромагнитное (одна катушка);
- Рабочая среда: Подготовленный сжатый воздух согласно ГОСТ 17433-80 (тонкость фильтрации не менее 40 мкм);
- Диапазон рабочего давления: 0.15 – 0.8 МПа (максимально допустимое кратковременное давление до 1.2 МПа);
- Температурный режим: Эксплуатация в диапазоне от -20 °C до +70 °C;
- Электрические параметры: Напряжение питания DC 24V, потребляемая мощность 4W;
- Класс защиты: IP65 (пыле- и влагозащищенное исполнение);
- Динамические характеристики: Максимальная частота срабатывания — 5 циклов в секунду, минимальное время переключения — 0.05 сек;

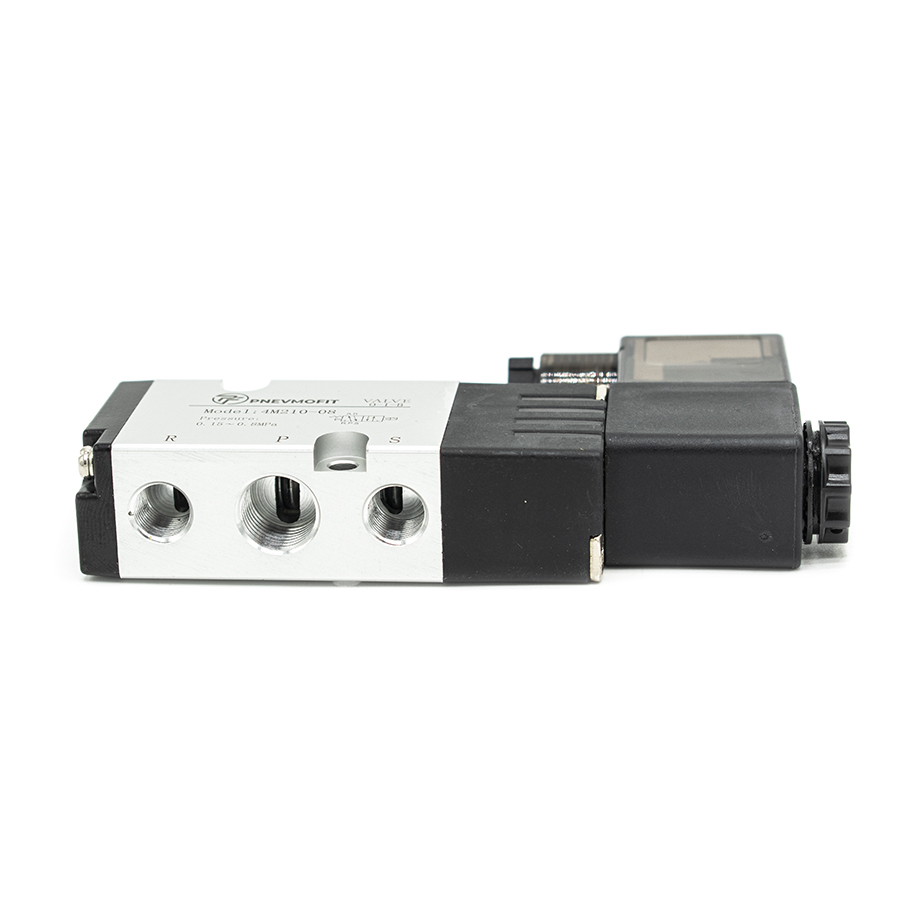

- Присоединительные резьбы: Вход/выход — G1/4", выхлопные отверстия — G1/8".
