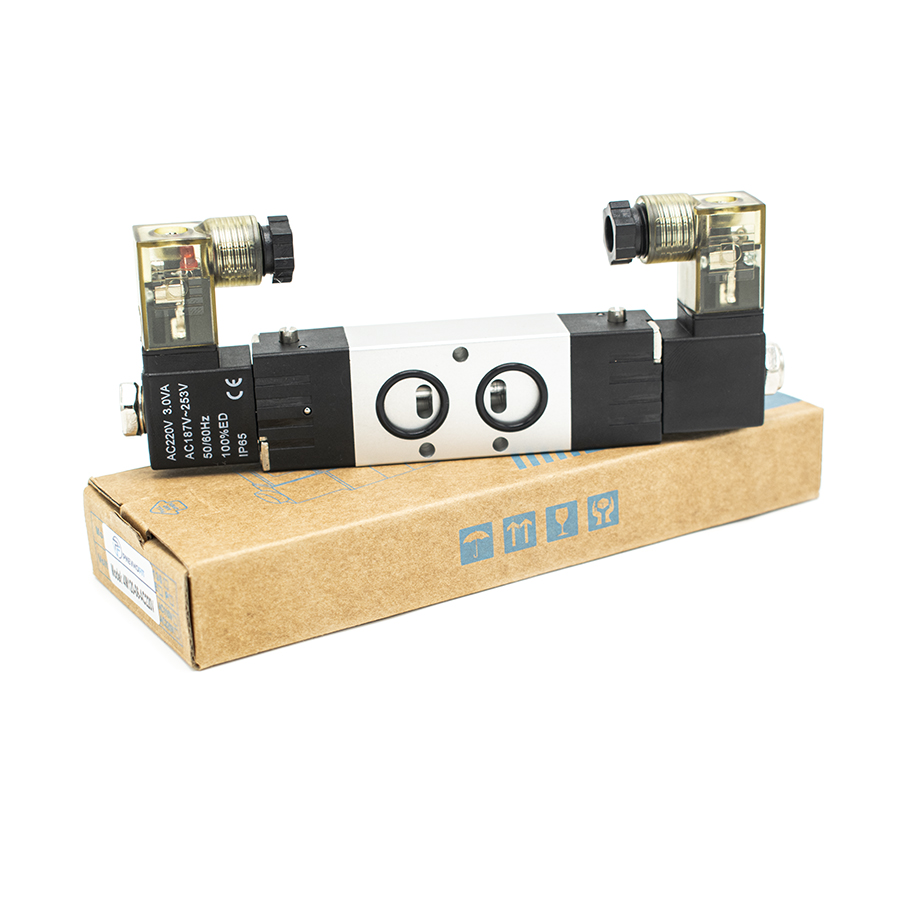

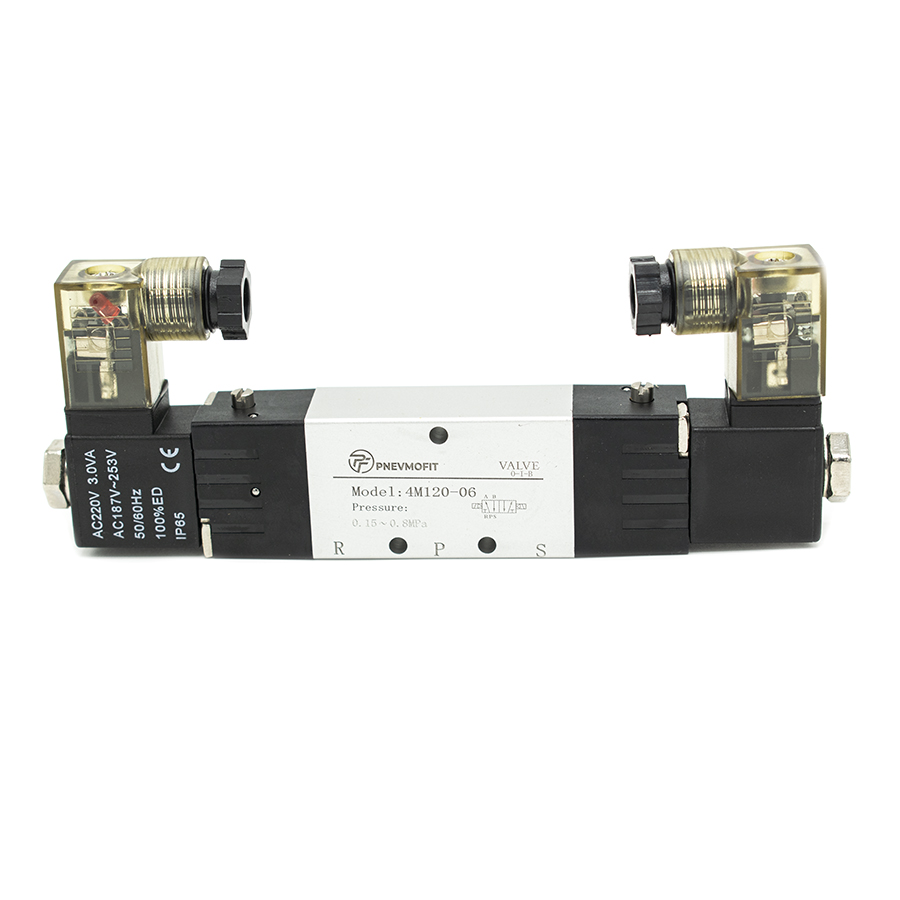

Техническое описание пневмораспределителя 4M120-06 AC220V

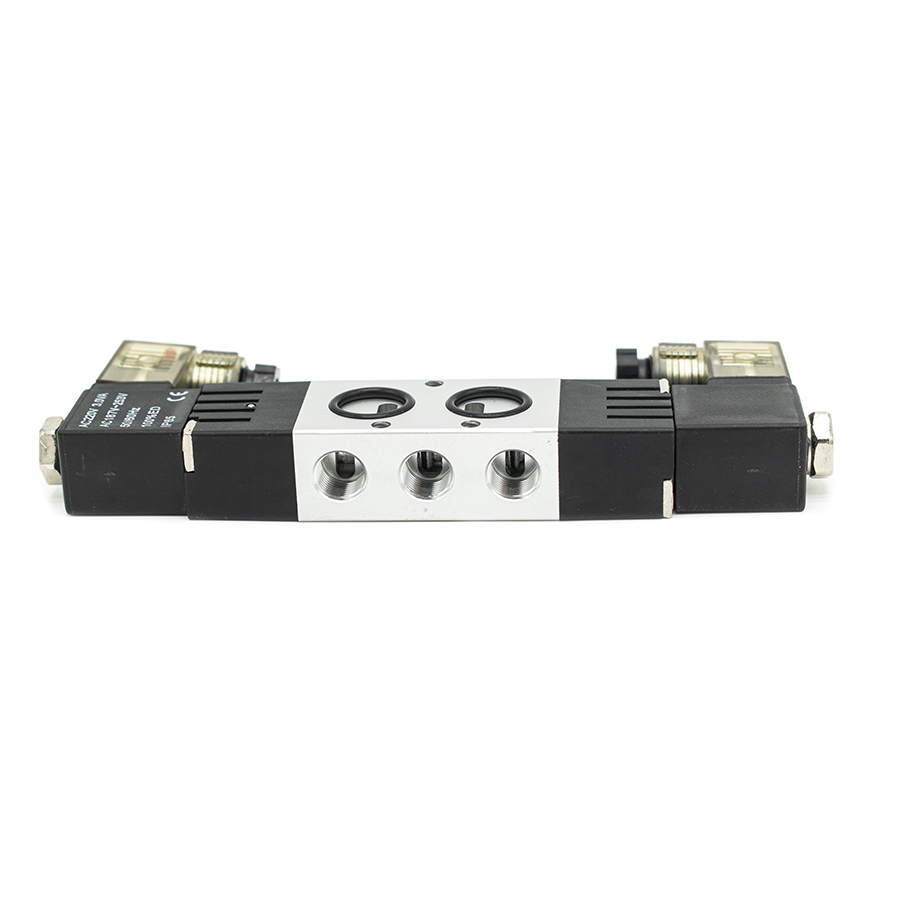

Пневматический распределитель серии 4M представляет собой устройство золотникового типа с двухсторонним электромагнитным управлением (бистабильная схема 5/2). Данный компонент предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция выходного порта соответствует стандарту NAMUR, что обеспечивает возможность прямого монтажа на пневмоприводы арматуры.
Основные технические параметры:
- Тип распределителя: 5-линейный, 2-позиционный, с двумя катушками управления.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм согласно ГОСТ 17433-80.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Электрические характеристики: Катушки рассчитаны на переменный ток 220V с допустимым отклонением напряжения ±10%. Класс защиты электромагнита — IP65.
- Эксплуатационные показатели: Максимальное рабочее давление составляет 0.8 МПа (8 бар), при этом устройство сохраняет работоспособность при кратковременных пиках до 1.2 МПа.
Изделие соответствует требованиям ГОСТ 31062-2011 в части общих технических условий для пневматических распределителей. Высокая частота срабатывания (до 5 циклов в секунду) и минимальное время отклика (0.05 сек) позволяют использовать данный распределитель в высокодинамичных автоматизированных системах.
