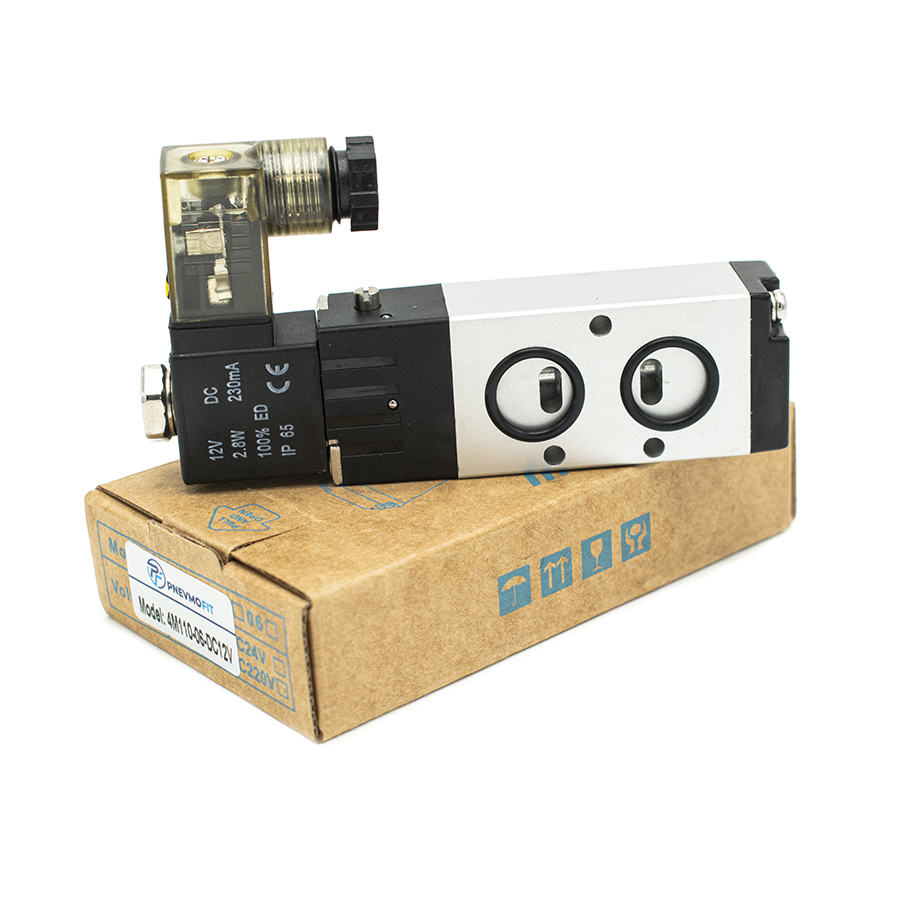

Техническое описание пневмораспределителя 4M110-06 DC12V
Пневматический распределитель серии 4M представляет собой устройство с электропневматическим односторонним управлением (моностабильное исполнение), предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция соответствует стандарту ГОСТ 31061-2011 в части общих технических требований к пневматическим приводам и устройствам управления.
Основные технические параметры:
- Тип распределителя: 5/2 линейный/позиционный, обеспечивающий управление исполнительными механизмами двойного действия.
- Монтажный интерфейс: Соответствует стандарту NAMUR (16 мм), что позволяет осуществлять непосредственную установку на пневмоприводы арматуры.

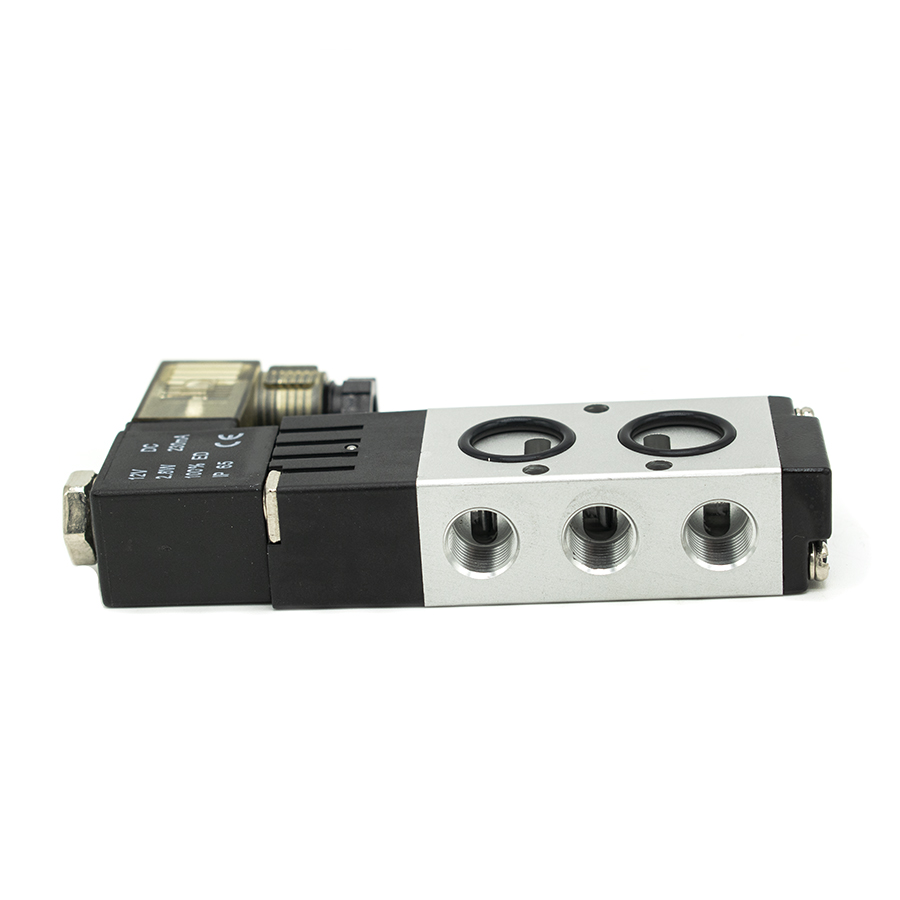

- Пневматические линии: Присоединительные порты G1/8" (вход/выход) обеспечивают надежную герметизацию резьбовых соединений.
- Электромагнитная катушка: Рассчитана на напряжение питания DC 12V с допустимым отклонением ±10%. Потребляемая мощность составляет 2.6W.
- Эксплуатационные характеристики: Устройство функционирует в диапазоне рабочих давлений от 1.5 до 8 Бар (выдерживает пиковое давление до 12 Бар) и температурном режиме от -20 °C до +70 °C.
- Степень защиты: Корпус из алюминиевого сплава обеспечивает класс защиты IP65, что гарантирует пыленепроницаемость и защиту от водяных струй.
Рабочая среда должна соответствовать требованиям ГОСТ 17433-80 (класс загрязненности сжатого воздуха не хуже 9-го, тонкость фильтрации — 40 мкм). Высокое быстродействие (0.05 сек) и частота срабатывания до 5 циклов в секунду позволяют использовать данный распределитель в высокодинамичных автоматизированных линиях.
