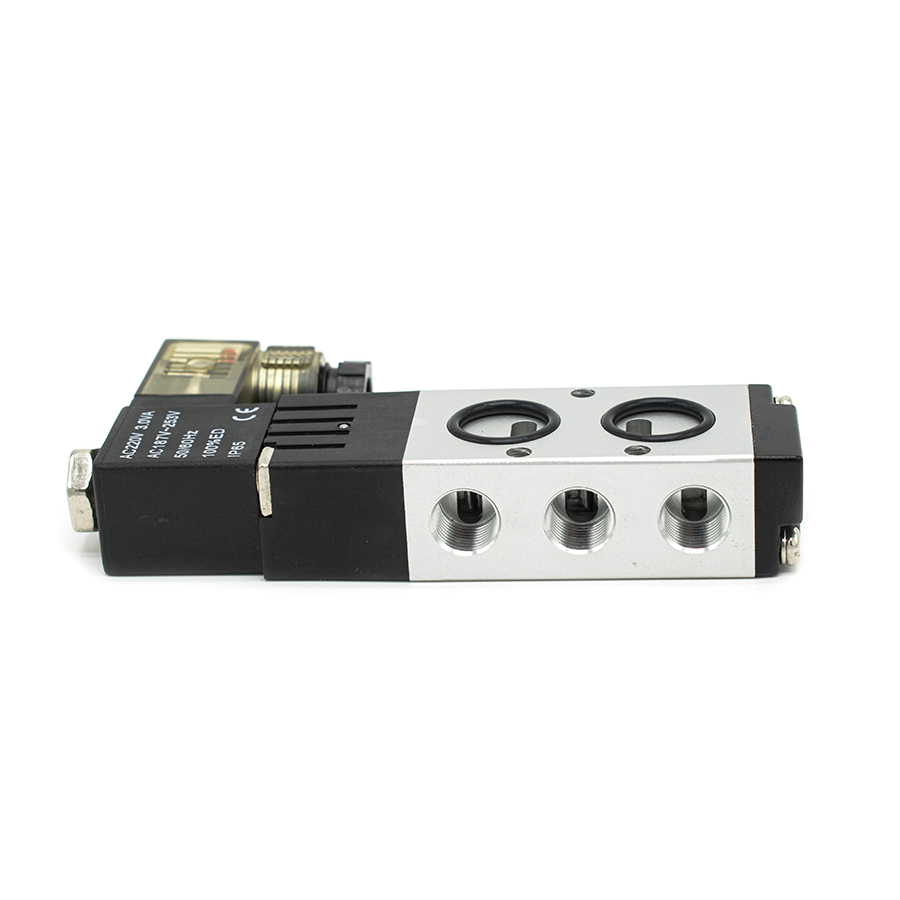

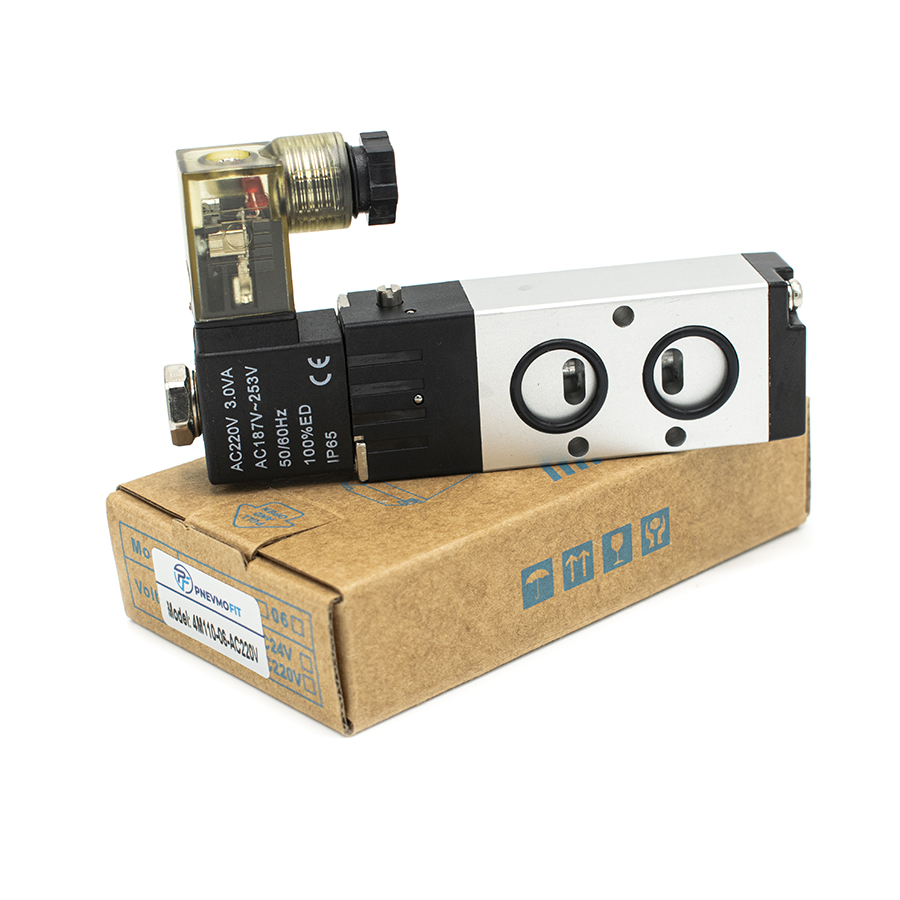

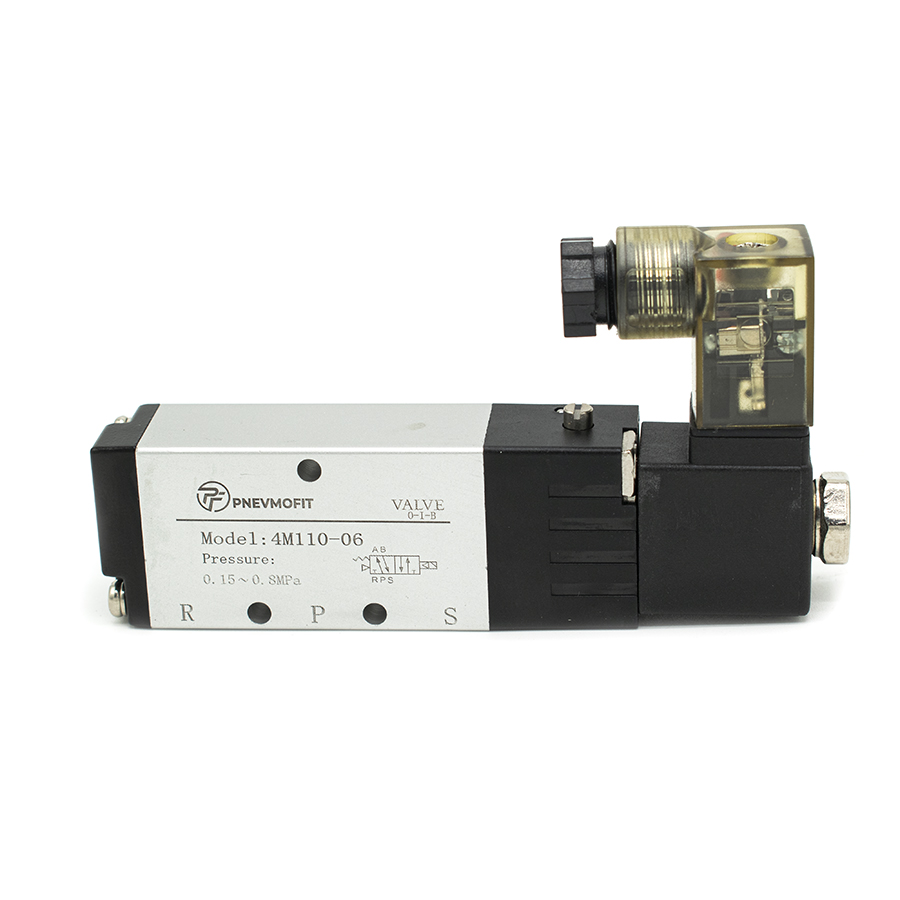

Техническое описание пневмораспределителя 4M110-06 AC220V
Пневматический распределитель серии 4M представляет собой устройство с электропневматическим управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Данная модель выполнена по схеме 5/2 (пятилинейный двухпозиционный) и оснащена одной электромагнитной катушкой (моностабильное управление).
Корпус изделия изготовлен из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и долговечность. Конструкция соответствует стандарту ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), гарантируя надежность эксплуатации в регламентированных режимах.
Технические характеристики и эксплуатационные параметры:
- Тип управления: электромагнитное одностороннее с пружинным возвратом.
- Рабочая среда: подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм (согласно ГОСТ 17433-80).
- Рабочее давление: от 0.15 до 0.8 МПа (1.5–8 Бар).
- Максимально допустимое давление: 1.2 МПа (12 Бар).
- Температурный диапазон: от -20 °C до +70 °C.
- Присоединительная резьба: G1/8" (вход/выход), монтажный интерфейс NAMUR (16 мм).
- Электрические параметры: напряжение питания AC 220V, потребляемая мощность 3VA, класс защиты IP65.
- Динамические характеристики: минимальное время срабатывания 0.05 сек, максимальная частота циклов — 5 Гц.
Устройство отличается высокой стабильностью работы при колебаниях напряжения в пределах ±10% от номинального значения.
