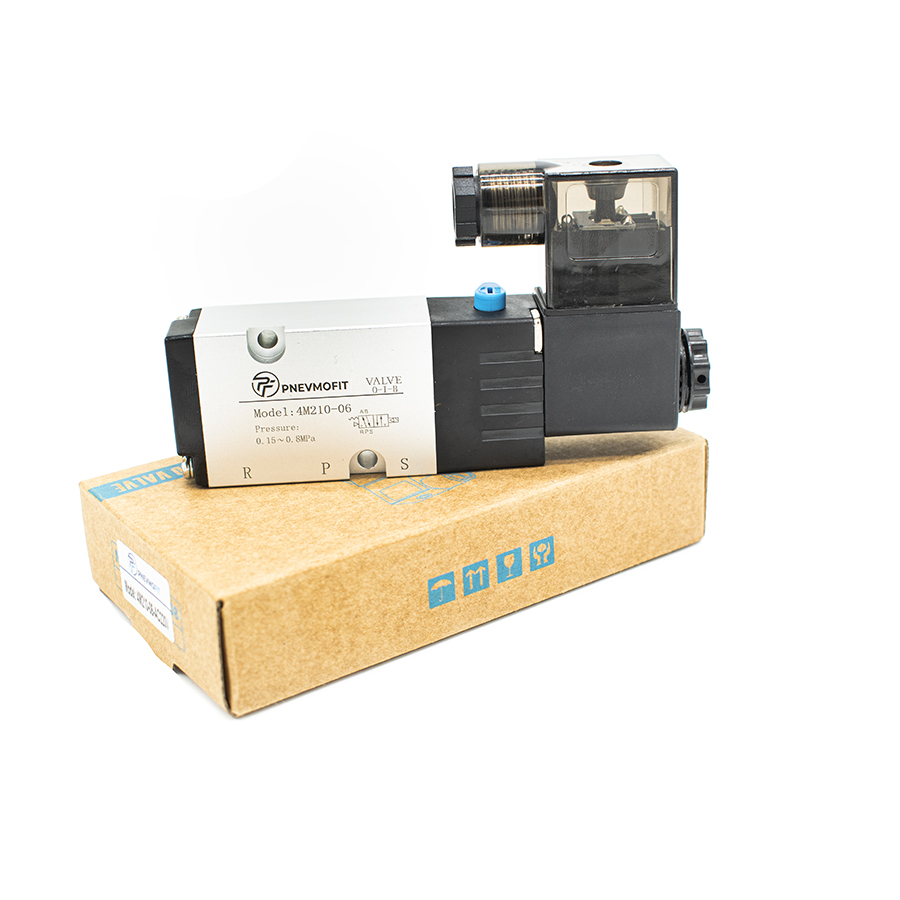

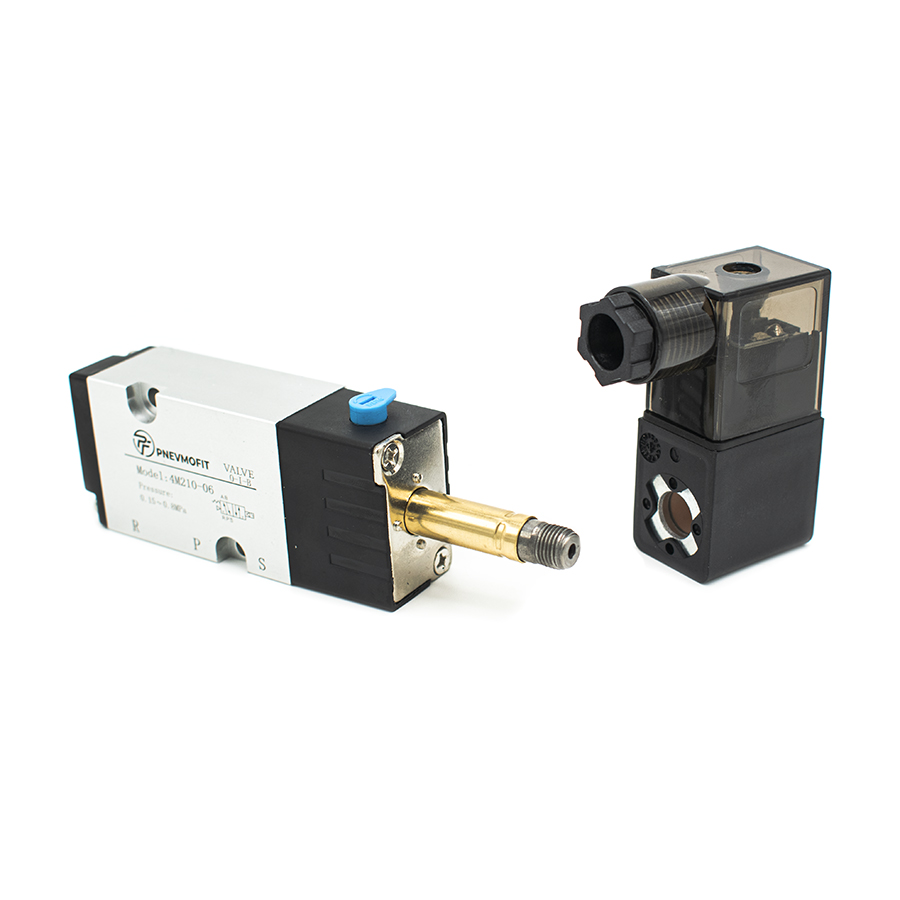

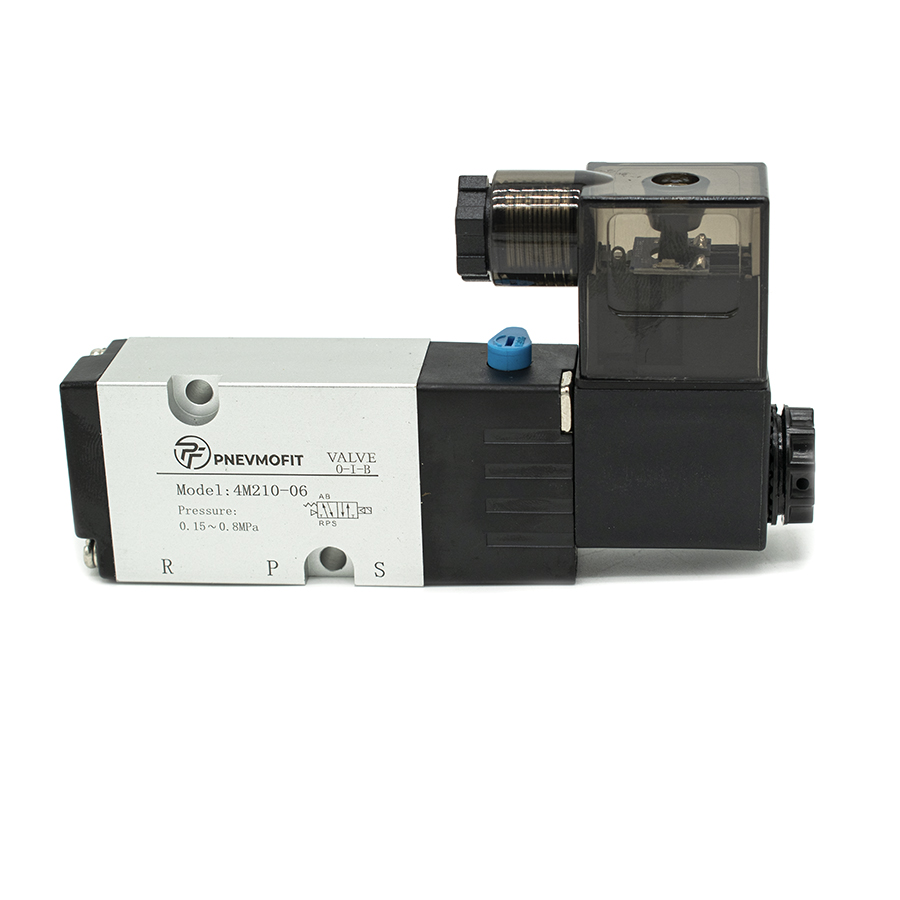

Техническое описание пневмораспределителя 4M210-06 AC220V
Пневмораспределитель серии 4M210-06 представляет собой пятилинейный двухпозиционный (5/2) электропневматический клапан моностабильного типа с односторонним электромагнитным управлением. Данное устройство предназначено для управления потоками сжатого воздуха в пневматических системах промышленного назначения. Конструктивное исполнение соответствует стандарту NAMUR, что позволяет осуществлять прямой монтаж на пневмоприводы арматуры.
Основные технические характеристики:
- Тип распределителя: 5/2 линейный/позиционный, моностабильный с пружинным возвратом.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм (согласно ГОСТ 17433-80).
- Рабочее давление: Варируется в диапазоне от 0.15 до 0.8 МПа (максимально допустимое давление — 1.2 МПа).
- Температурный режим: Эксплуатация при температуре окружающей среды и рабочей среды от -20 до +70°С.

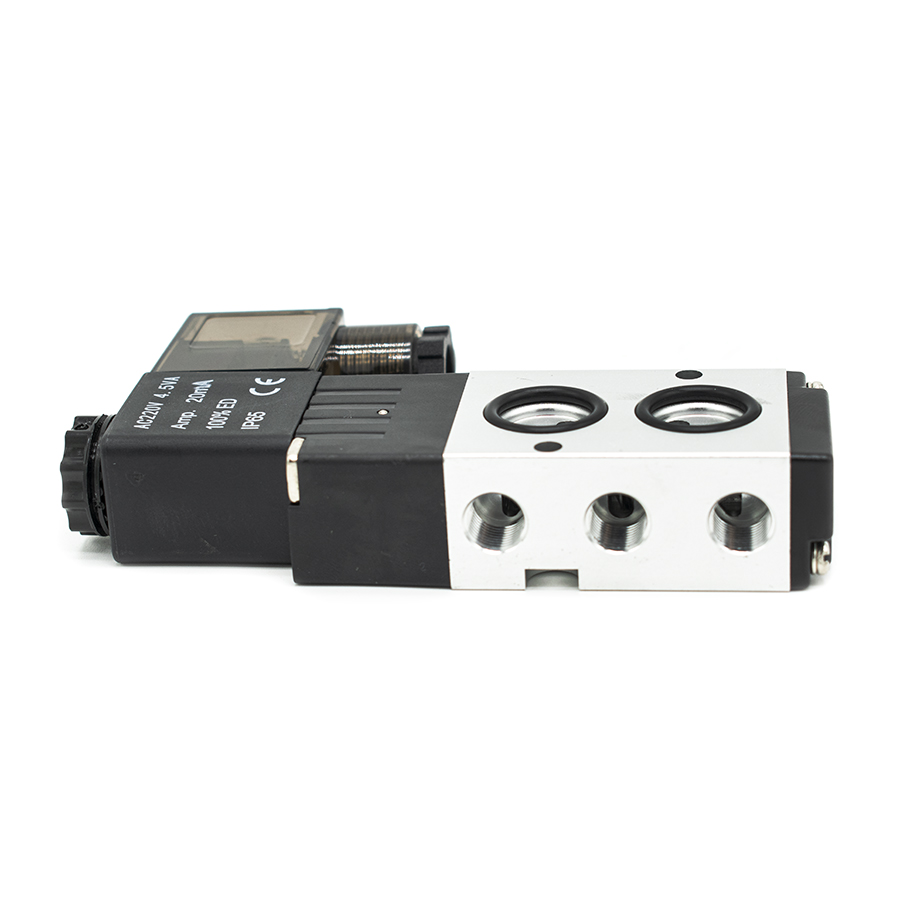

- Пропускная способность: Обеспечивается за счет присоединительной резьбы G1/8".
- Электрические параметры: Напряжение питания катушки AC 220V, потребляемая мощность 4.5VA. Степень защиты оболочки соответствует IP65.
- Динамические характеристики: Максимальная частота срабатывания составляет 5 циклов в секунду при минимальном времени отклика 0.05 сек.
Корпус изделия выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и долговечность. Устройство соответствует требованиям ГОСТ 31288-2005 в части общих технических условий для пневмоприводов и распределителей.
