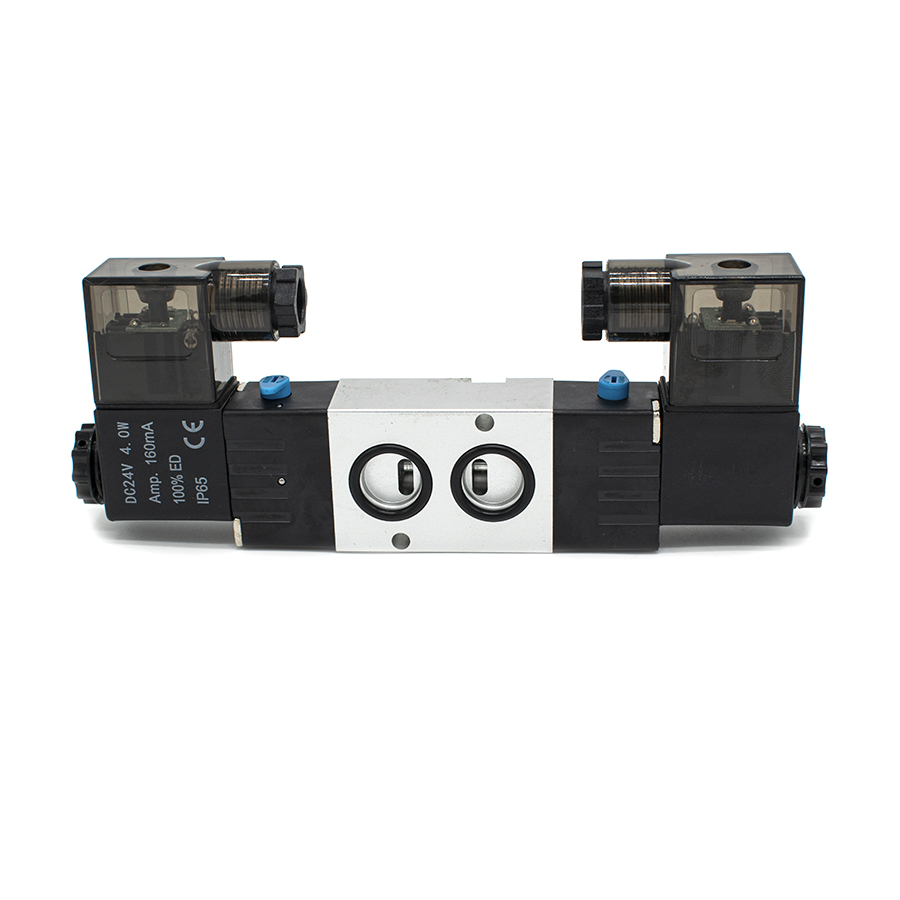

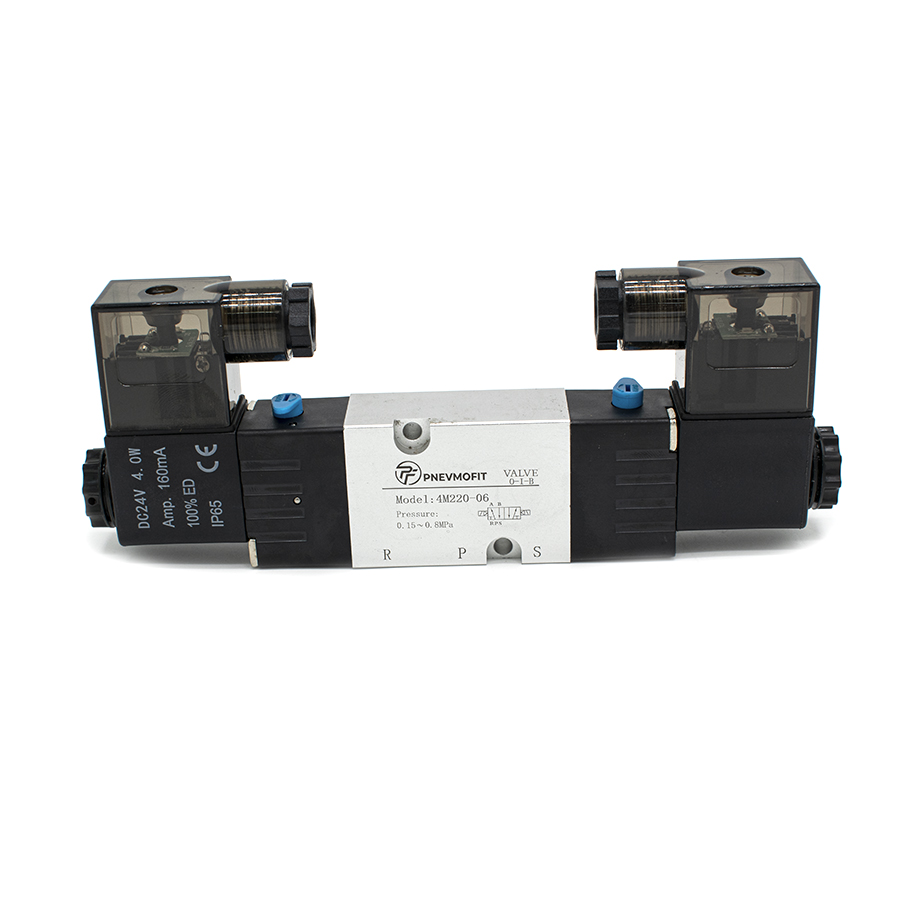

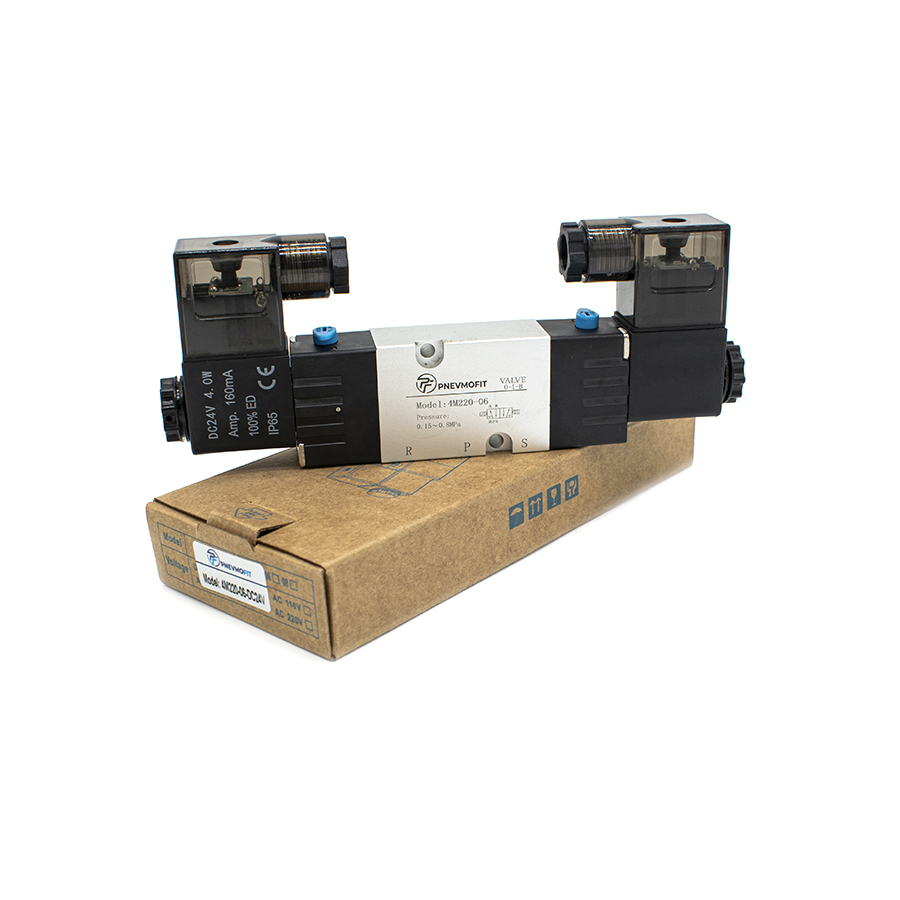

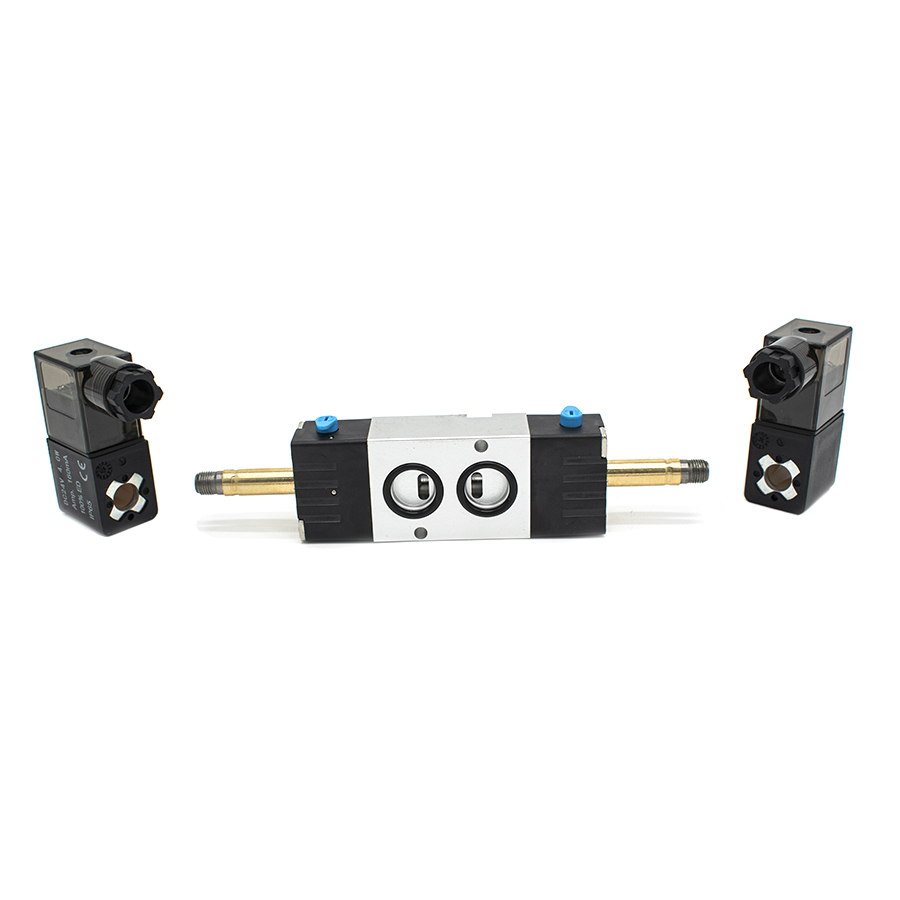

Техническое описание пневмораспределителя 4M220-06 DC24V
Пневмораспределитель серии 4M представляет собой электропневматическое устройство золотникового типа с двухсторонним электромагнитным управлением (бистабильная схема 5/2). Изделие предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструктивное исполнение соответствует стандарту NAMUR, что обеспечивает возможность прямого монтажа на пневмоприводы арматуры.
Основные технические характеристики:
- Тип распределителя: 5-линейный, 2-позиционный, бистабильный.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм (согласно ГОСТ 17433-80).
- Давление эксплуатации: Рабочий диапазон от 0.15 до 0.8 МПа; максимальное испытательное давление — 1.2 МПа.
- Температурный режим: Эксплуатация в диапазоне от -20 °C до +70 °C.
- Электрические параметры: Напряжение питания 24В постоянного тока (DC24V), потребляемая мощность 4 Вт, класс защиты IP65.
- Динамические показатели: Максимальная частота срабатывания — 5 циклов в секунду; минимальное время отклика — 0.05 сек.
Корпус устройства выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и долговечность. Присоединительные порты имеют резьбу G1/8". Продукция соответствует требованиям ГОСТ 31288-2004 в части общих технических условий для пневматических приводов и устройств управления.
