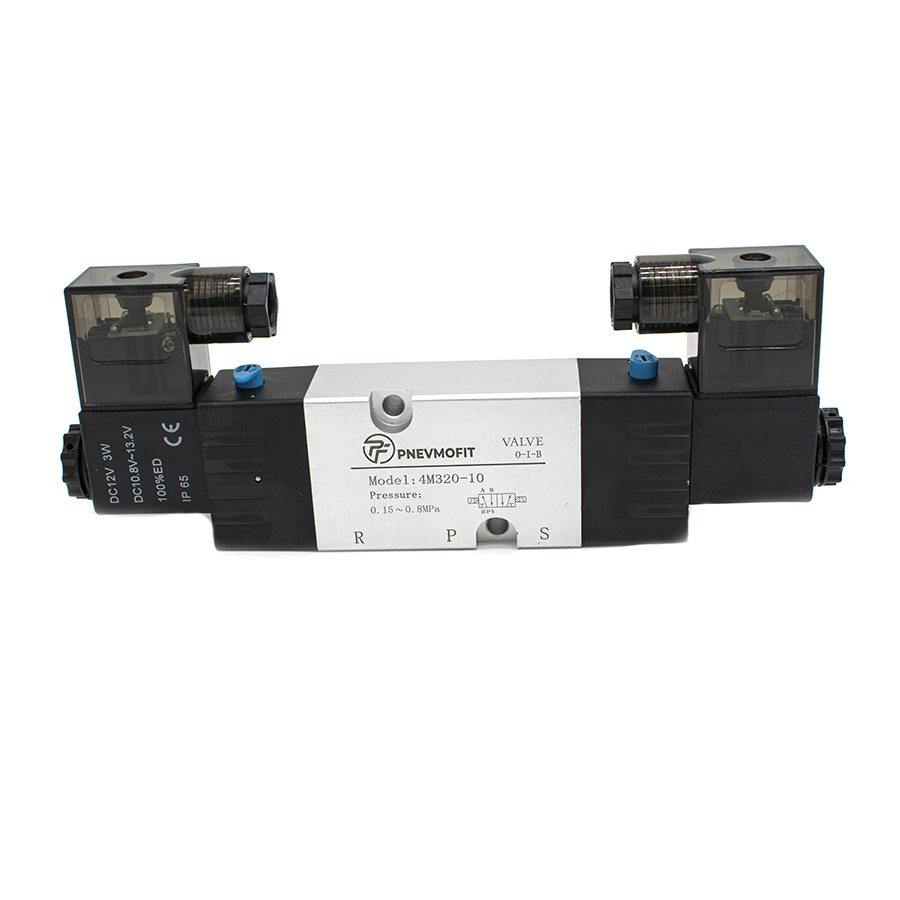

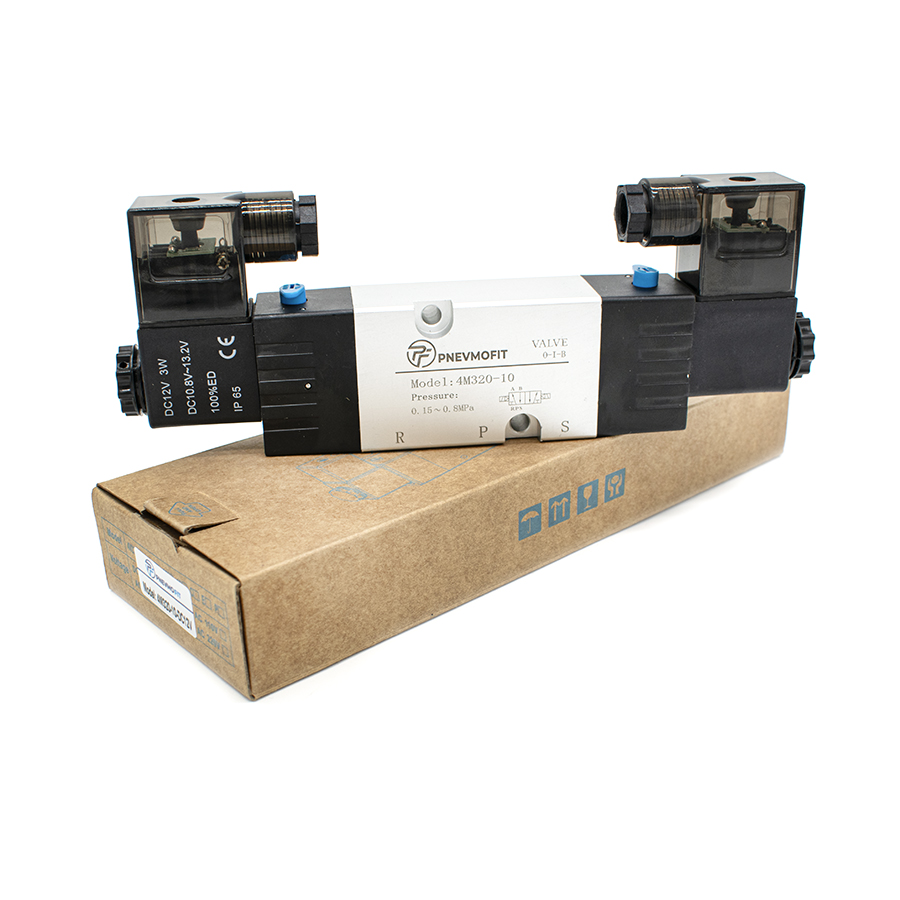

Техническое описание пневмораспределителя 4M320-10 DC12V
Пневмораспределитель серии 4M представляет собой электропневматическое устройство золотникового типа с двухсторонним электромагнитным управлением (бистабильная схема 5/2). Изделие спроектировано для управления потоками сжатого воздуха в пневматических системах промышленного назначения. Конструкция соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Схема функционирования: Пятилинейный двухпозиционный распределитель с фиксацией положения (бистабильный), что позволяет сохранять рабочее состояние при кратковременной подаче импульса на катушку.

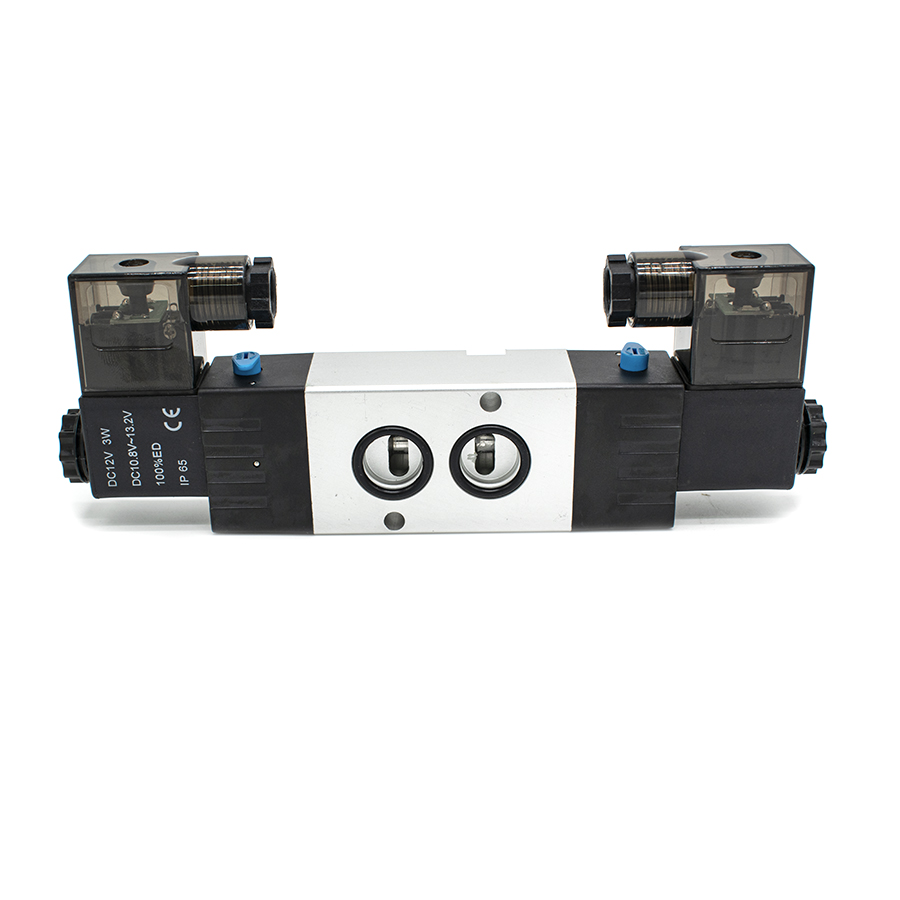

- Монтажный интерфейс: Соответствует стандарту NAMUR (20 мм), что обеспечивает возможность прямого монтажа на пневмоприводы запорной арматуры.

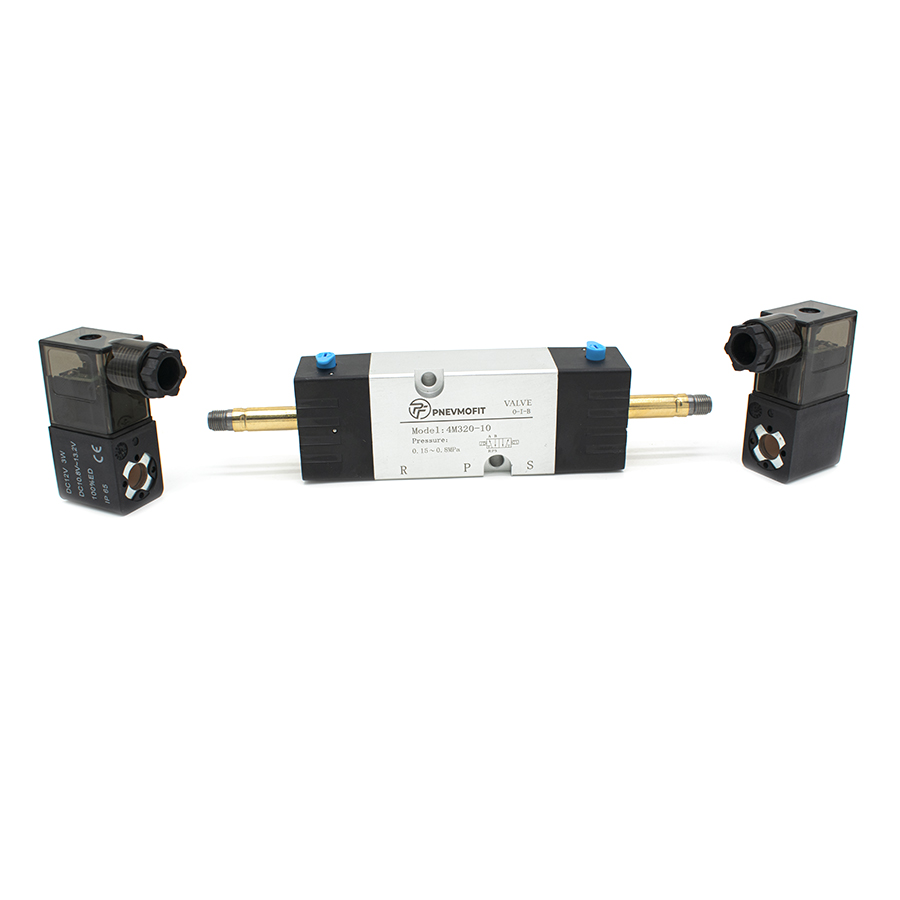

- Электромагнитная часть: Укомплектован двумя катушками с напряжением питания DC 12V. Степень защиты оболочки соответствует классу IP65 по ГОСТ 14254-2015, что гарантирует пыленепроницаемость и защиту от водяных струй.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа как с использованием масляного тумана, так и без смазки.
Технические параметры:
- Рабочее давление: 0.15 – 0.8 МПа (1.5 – 8 Бар).
- Максимальное испытательное давление: 1.2 МПа (12 Бар).
- Температурный диапазон эксплуатации: от -20 °C до +70 °C.
- Максимальная частота срабатывания: 5 циклов в секунду (5 Гц).
- Минимальное время переключения: 0.05 сек.
