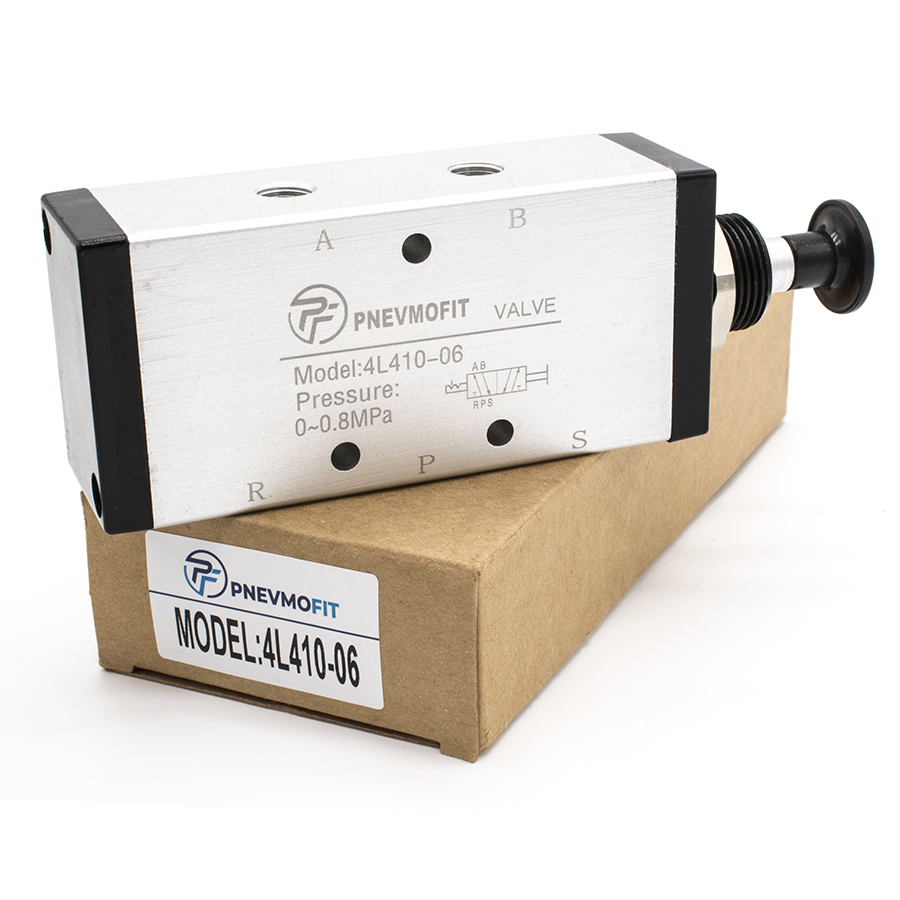

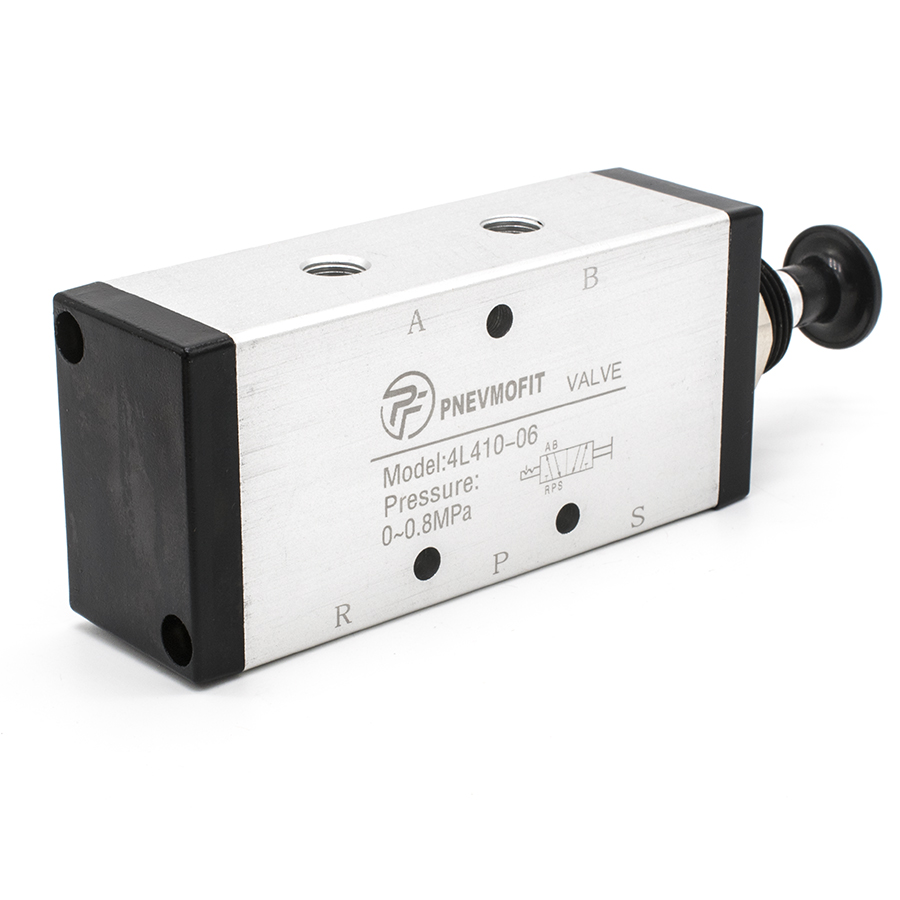

Техническое описание пневмораспределителя 4L410-06
Пневматический распределитель серии 4L410-06 представляет собой устройство золотникового типа с ручным управлением, предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Данный компонент соответствует требованиям ГОСТ 31288-2005 (Пневмоприводы. Общие технические условия).
Конструктивные и эксплуатационные особенности:
- Тип распределителя: 5-линейный, 2-позиционный (5/2), обеспечивающий управление исполнительными механизмами двойного действия.
- Механизм переключения: Ручной рычаг прямого действия с фиксацией положений, что гарантирует стабильность выбранного цикла работы.
- Корпус: Выполнен из высокопрочного алюминиевого сплава, устойчивого к коррозии и механическим нагрузкам.
- Герметизация: Уплотнения из NBR обеспечивают высокую герметичность в диапазоне рабочих температур от -20 до +70 °C.
- Монтаж: Резьбовые порты G1/8" обеспечивают надежное соединение с пневматическими магистралями.
Регламент эксплуатации:
Эксплуатация устройства должна осуществляться при номинальном давлении до 0.8 МПа. Сжатый воздух должен быть очищен фильтром с тонкостью фильтрации не менее 40 мкм в соответствии с нормами подготовки воздуха для пневматических систем.
