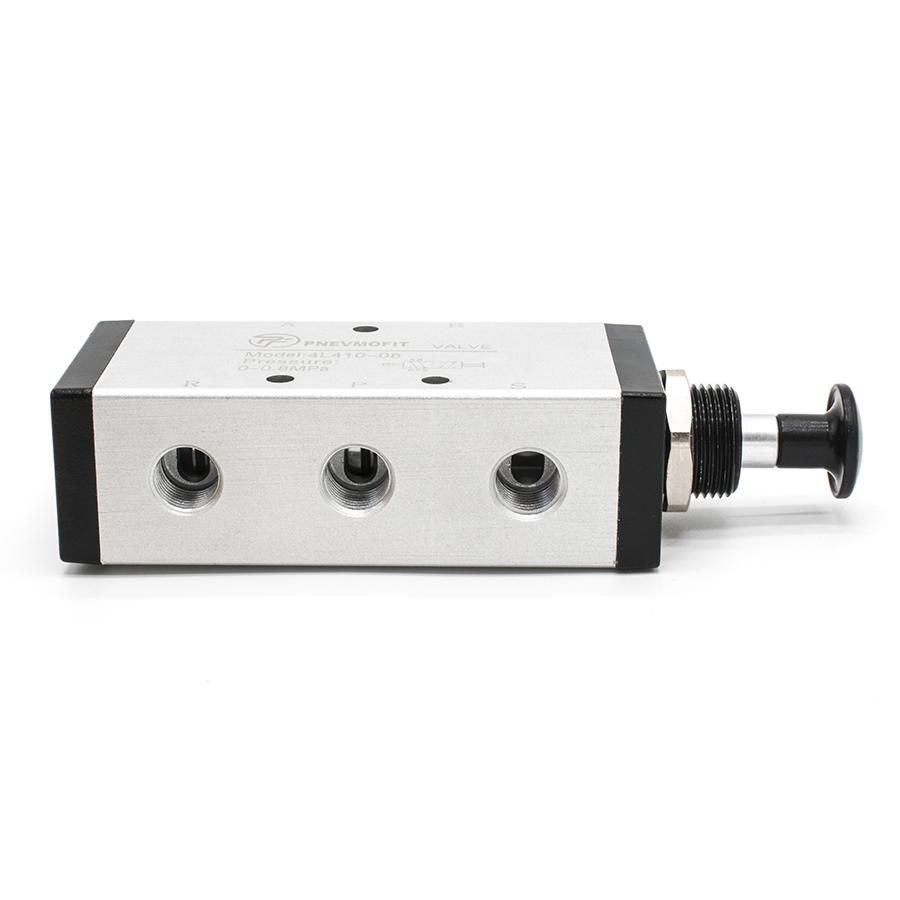

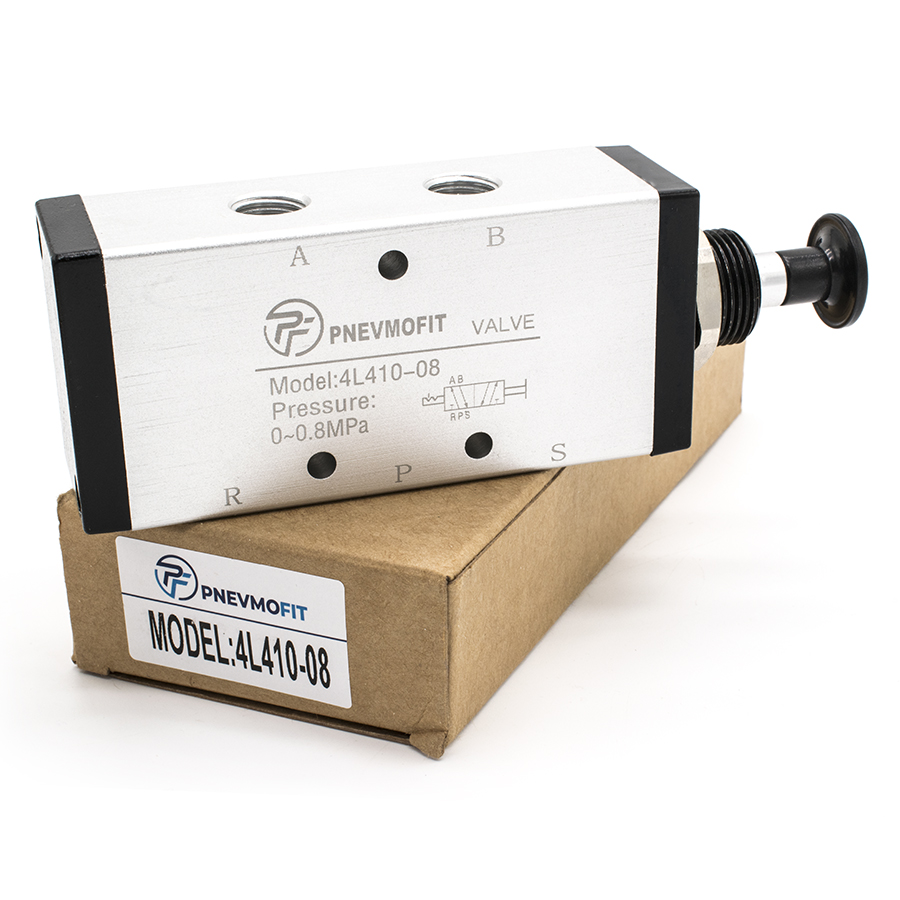

Техническое описание пневмораспределителя 4L410-08
Пневматический распределитель серии 4L410-08 представляет собой устройство направляющего гидропневмоаппарата с ручным управлением прямого действия. Изделие предназначено для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Соответствует требованиям ГОСТ 31061-2011 (Пневмоприводы. Общие методы испытаний и характеристики).
Конструктивные и эксплуатационные особенности:
- Тип распределителя: Двухпозиционный, пятилинейный (5/2), обеспечивающий управление исполнительными механизмами двойного действия.
- Механизм переключения: Ручной рычаг прямого воздействия, обеспечивающий высокую надежность срабатывания без необходимости дополнительного пилотного давления.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, устойчивого к коррозии и механическим нагрузкам.
- Среда эксплуатации: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа с содержанием масляного тумана.
Технические характеристики:
- Присоединительная резьба (вход/выход/выхлоп): G1/4";
- Диапазон рабочего давления: 0 – 0.8 МПа (0 – 8 Бар);
- Температурный режим эксплуатации: от -20 °C до +70 °C;
- Условный проход и высокая пропускная способность обеспечивают стабильную работу пневмоцилиндров различных диаметров.
Устройство спроектировано для обеспечения длительного циклического ресурса в составе автоматизированных линий и станков.
