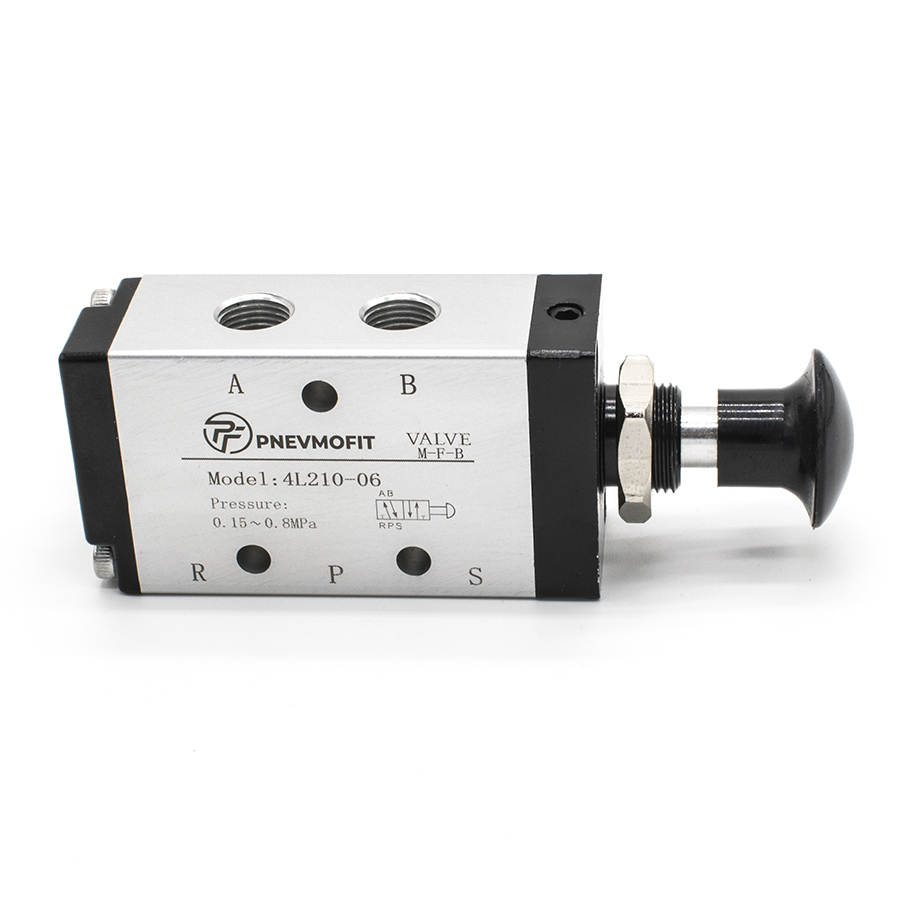

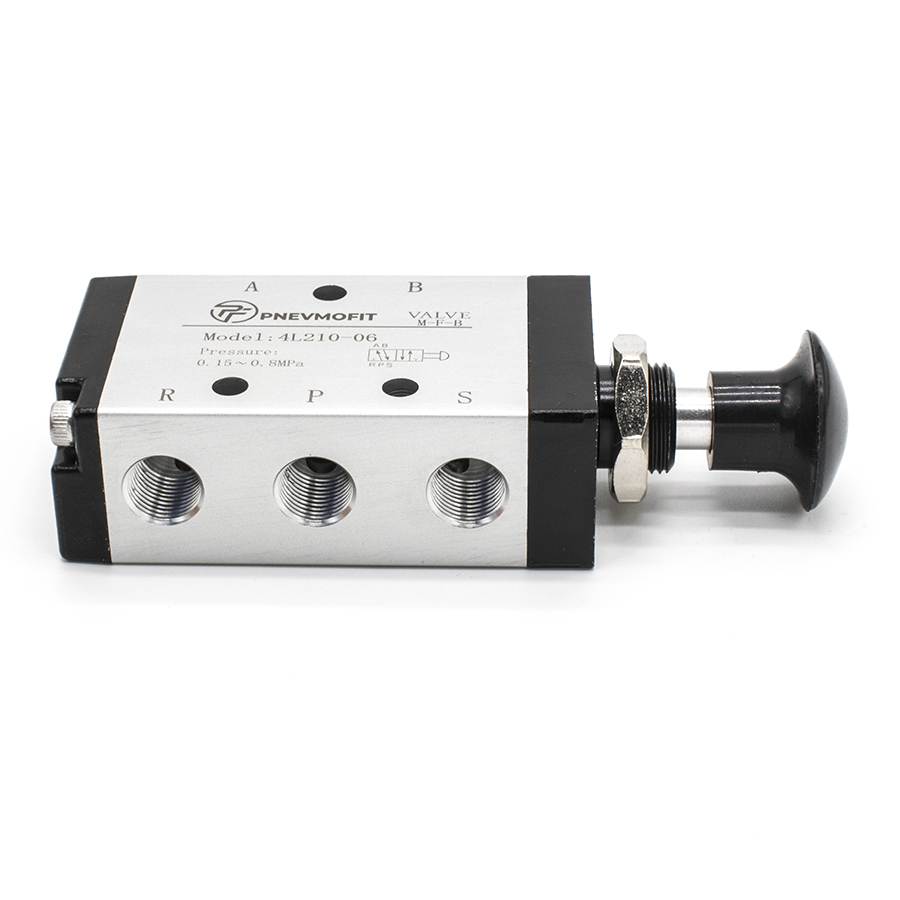

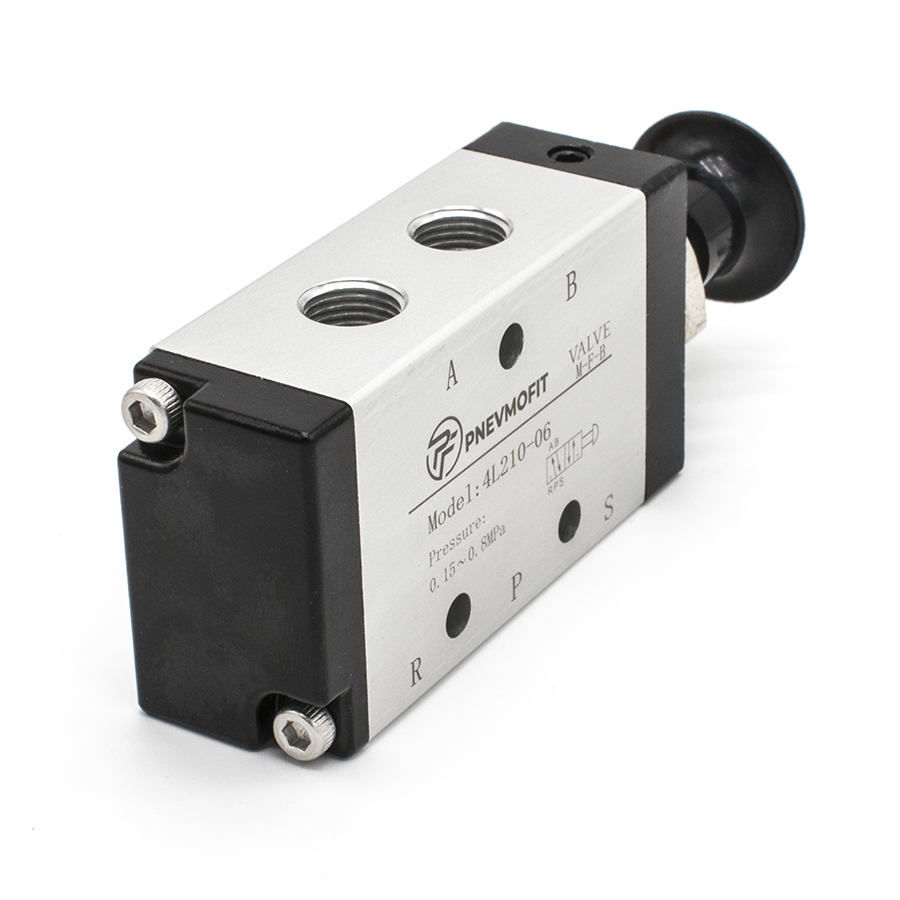

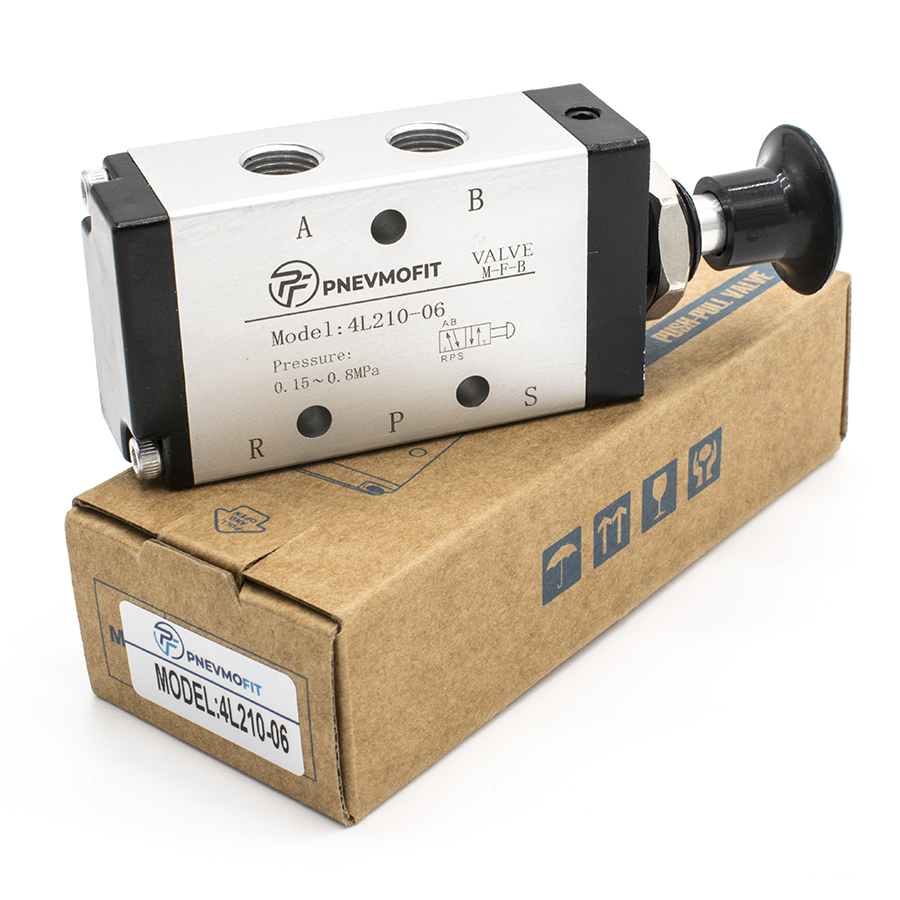

Техническое описание пневмораспределителя 4L210-06
Пневмораспределитель серии 4L210-06 представляет собой устройство направляющего действия с ручным управлением, предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Данный компонент соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные особенности и принцип работы
Устройство выполнено по схеме 5/2 (пятилинейный двухпозиционный). Переключение рабочих положений осуществляется посредством механического воздействия на рычаг управления прямого действия. Корпус изделия изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес конструкции. Внутренние уплотнения оптимизированы для работы в широком температурном диапазоне.
Технические параметры
- Тип распределителя: золотниковый, с ручным приводом.
- Рабочая среда: сжатый воздух, очищенный не грубее 40 мкм (согласно ГОСТ 17433-80).
- Присоединительная резьба: G1/8", что обеспечивает стандартную интеграцию в пневмолинии.
- Диапазон давления: от 0 до 0.8 МПа (8 Бар).
- Температурный режим: эксплуатация при температуре окружающей среды и рабочей среды от -20 °C до +70 °C.
Изделие отличается высокой надежностью, стабильностью циклов переключения и простотой монтажа в любом пространственном положении.
