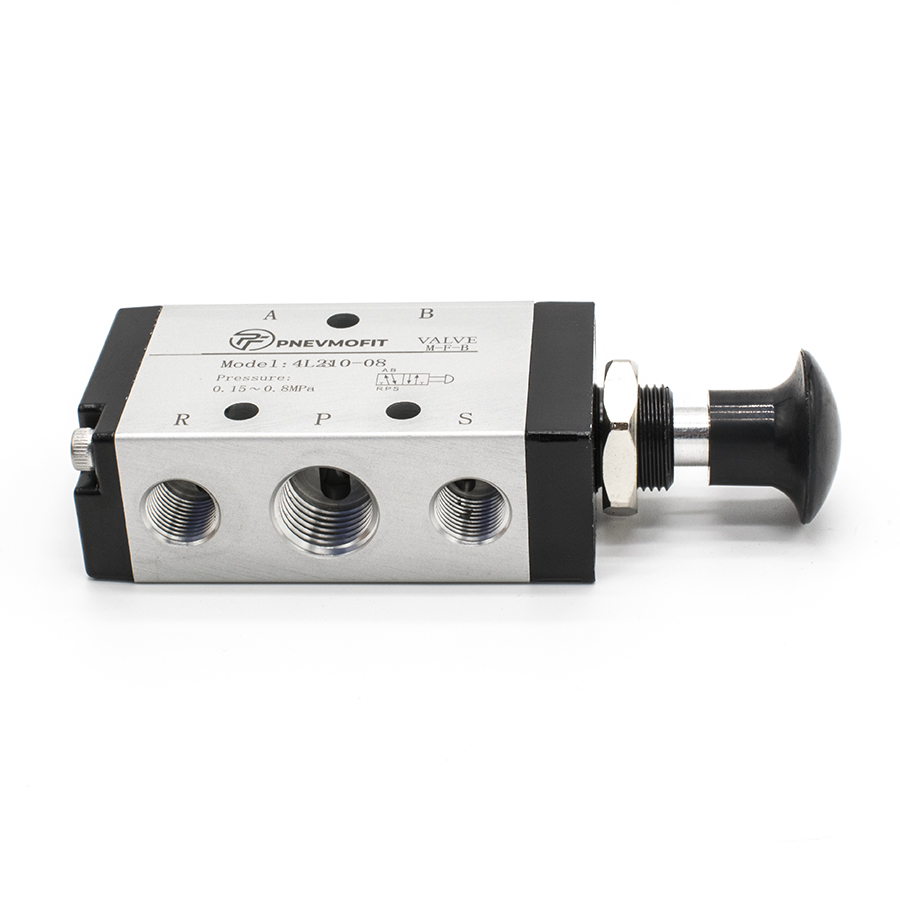

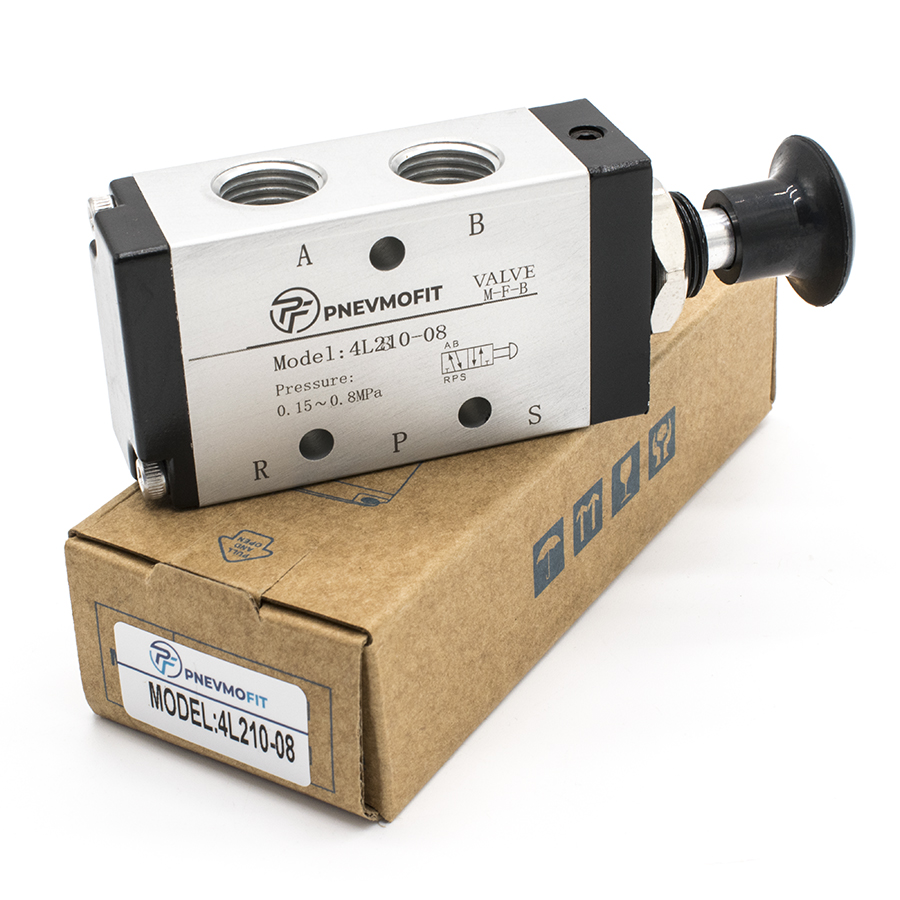

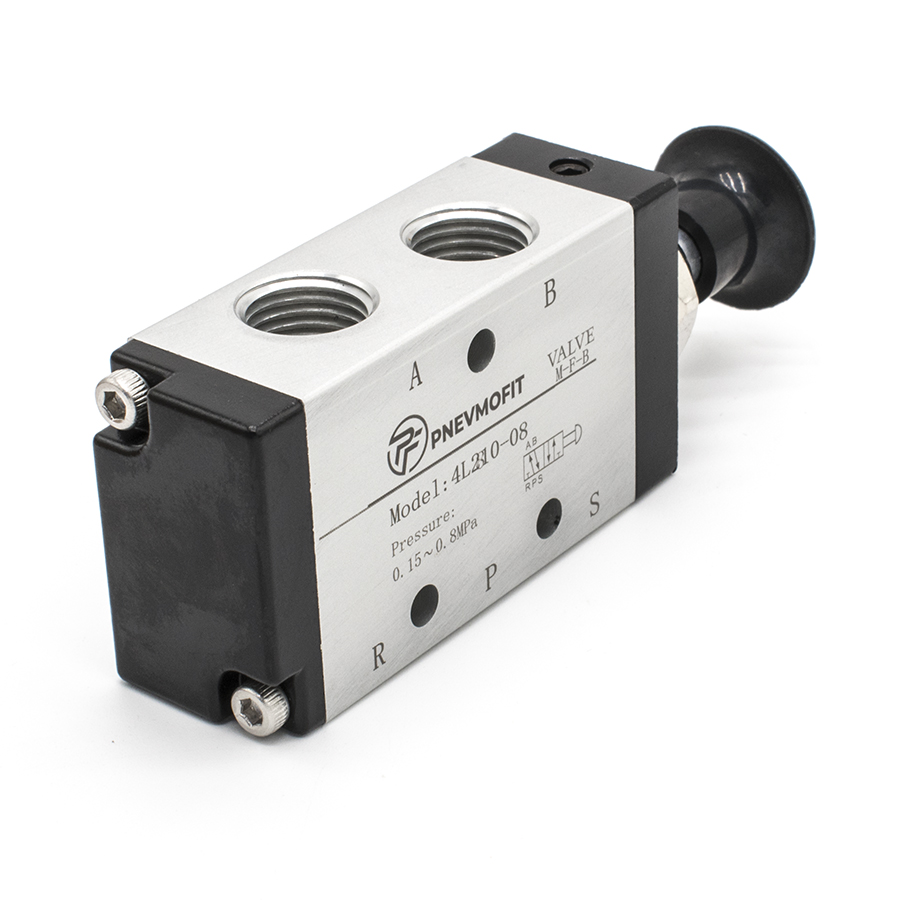

Техническое описание пневмораспределителя 4L210-08
Пневматический распределитель серии 4L210-08 представляет собой устройство золотникового типа с ручным управлением прямого действия, предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Оборудование соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные особенности и принцип работы
Распределитель выполнен по пятилинейной двухпозиционной схеме (5/2 лин./поз.). Переключение рабочих положений осуществляется посредством механического воздействия на рычаг управления, который перемещает золотник относительно внутренних каналов корпуса. Корпус изделия изготовлен из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и малую инерционность подвижных элементов.
Технические характеристики:
- Тип управления: ручное, прямого действия;
- Рабочая среда: подготовленный сжатый воздух (степень фильтрации не менее 40 мкм согласно ГОСТ 17433-80);
- Диапазон рабочего давления: от 0 до 0.8 МПа (8 Бар);
- Присоединительная резьба (вход/выход/выпуск): G1/4";
- Температурный диапазон эксплуатации: от -20 °C до +70 °C;
- Материал уплотнений: NBR (нитрильный каучук), обеспечивающий герметичность соединений.
Данное устройство характеризуется высокой надежностью, стабильностью срабатывания и простотой монтажа в пневмолинии. Эксплуатация должна производиться с соблюдением норм безопасности, регламентированных технической документацией и государственными стандартами.
