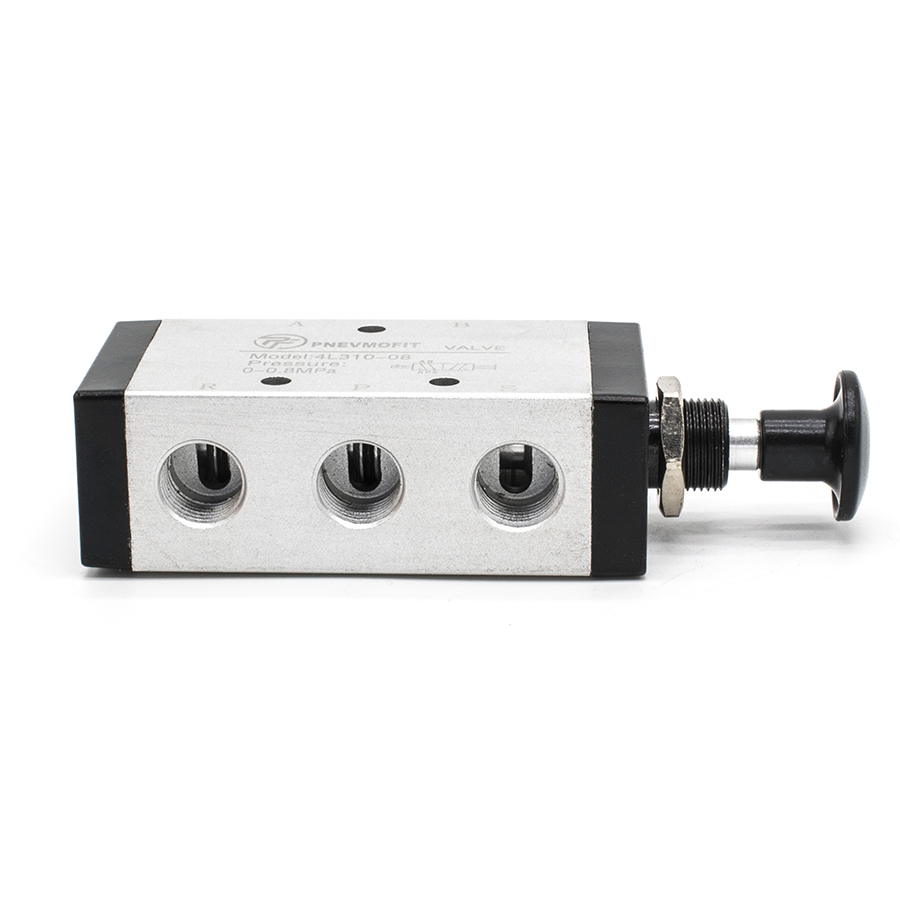

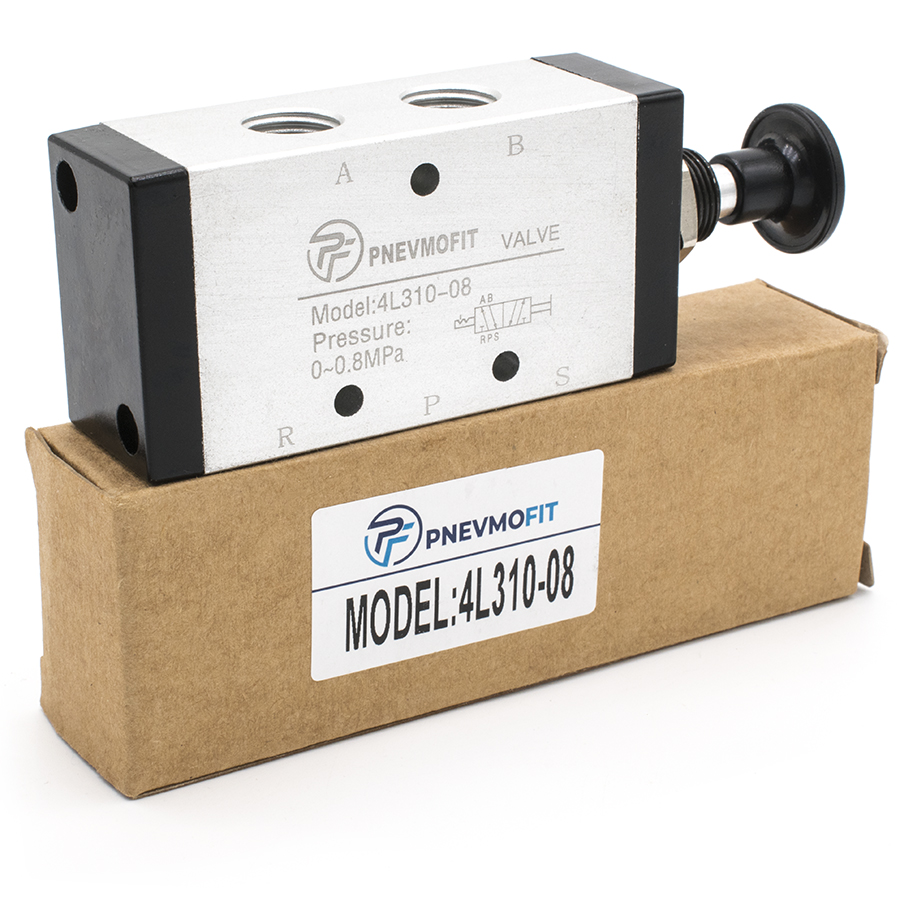

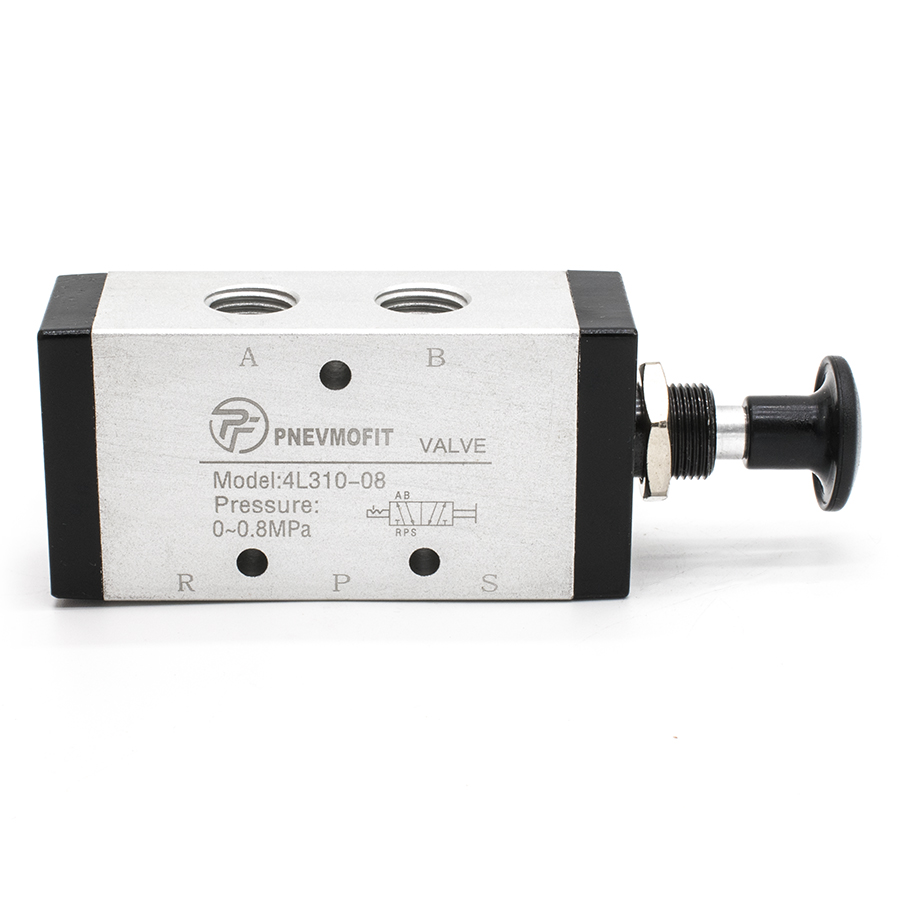

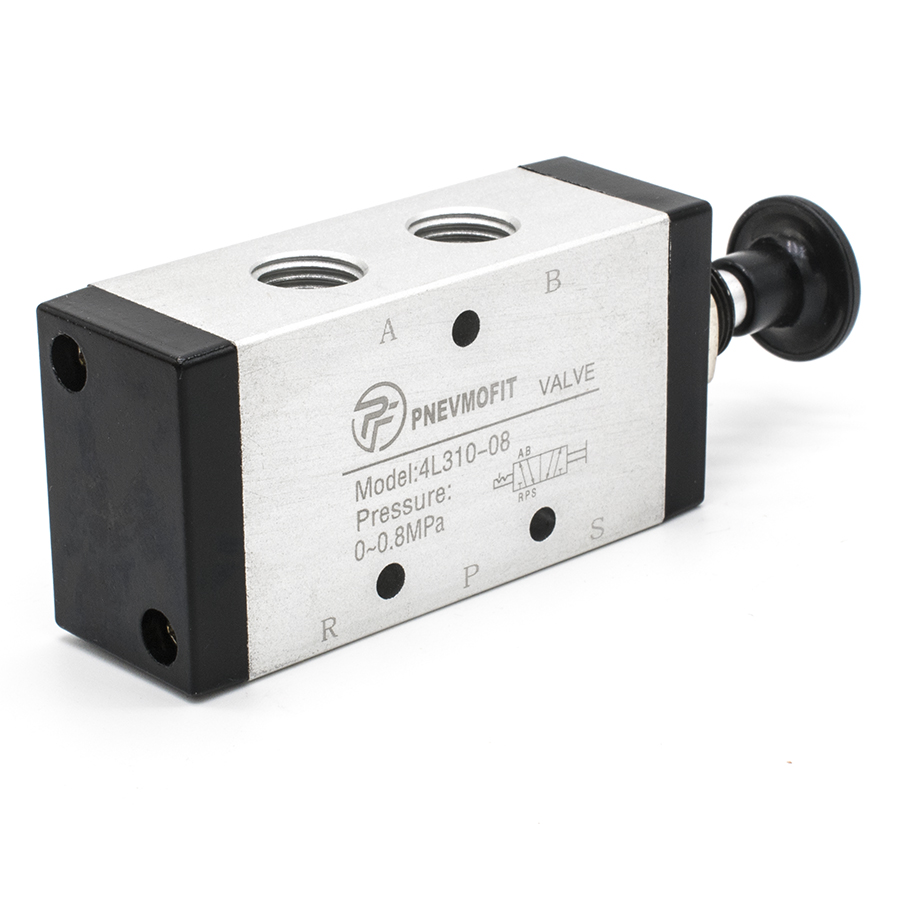

Техническое описание пневмораспределителя 4L310-08
Пневмораспределитель серии 4L310-08 представляет собой устройство золотникового типа с ручным управлением (рычажного исполнения), предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 31051-2002 в части общих требований к пневматическим приводам и их компонентам.
Конструкция распределителя выполнена по схеме 5/2 (пятилинейный, двухпозиционный). Переключение рабочих каналов осуществляется путем механического воздействия на рычаг управления, что обеспечивает прямое перемещение золотника. Корпус изделия изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и долговечность при эксплуатации в тяжелых условиях.
Технические особенности:
- Тип монтажа: трубный, резьбовое присоединение G1/4";
- Герметичность затвора соответствует классу по ГОСТ 16504-81;
- Высокая пропускная способность при минимальных потерях давления;
- Устойчивость к температурным колебаниям рабочей среды в диапазоне от -20 до +70 °C.
