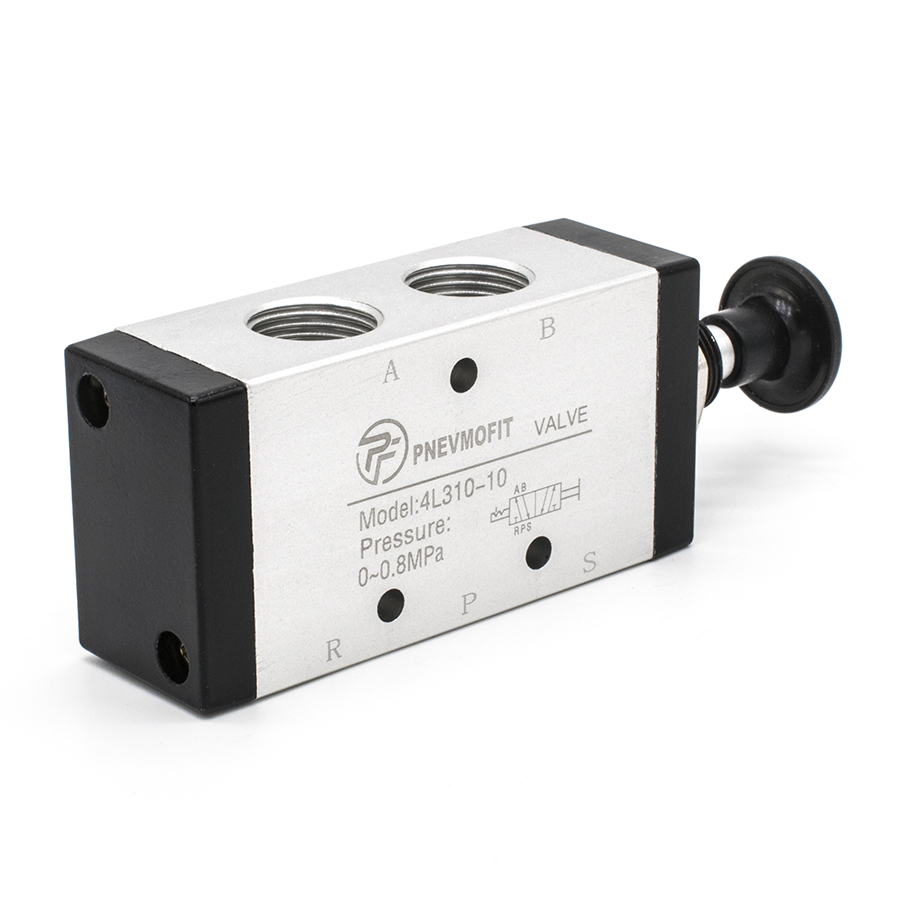

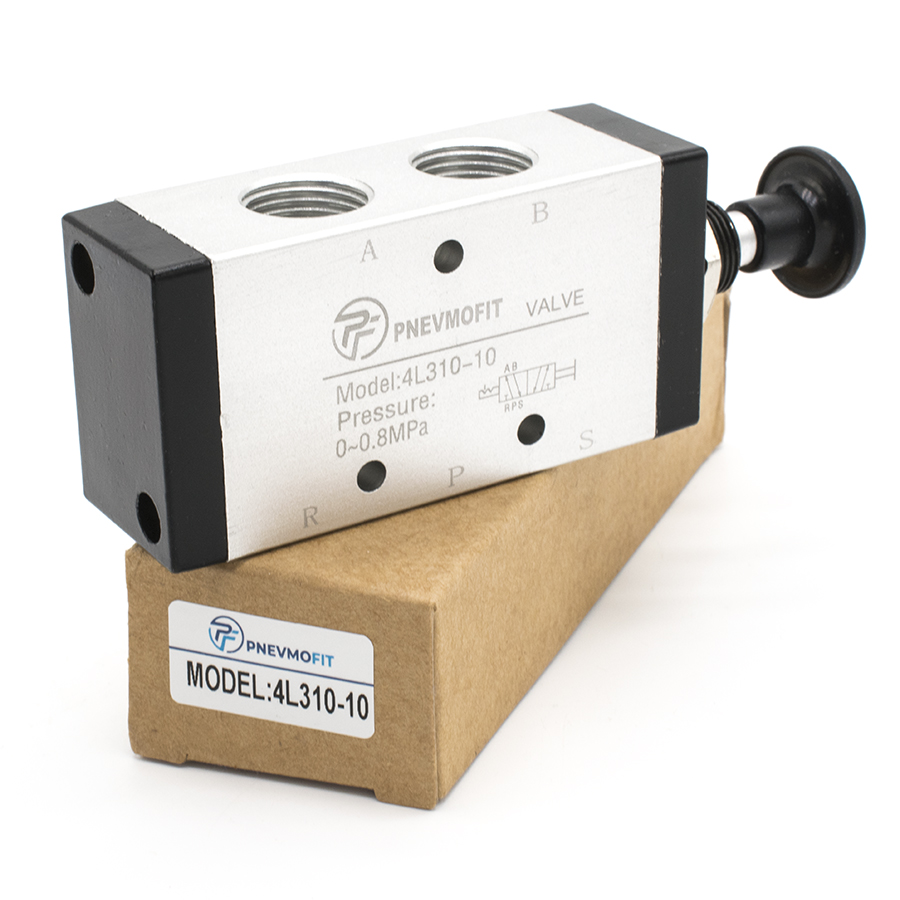

Техническое описание пневмораспределителя 4L310-10
Пневмораспределитель серии 4L310-10 представляет собой устройство направляющего действия с ручным управлением, предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Данный компонент соответствует требованиям ГОСТ 18460-91, что гарантирует надежность и стандартизацию присоединительных размеров.
Конструктивные особенности и принцип работы
Аппарат выполнен по рабочей схеме 5/2 (пятилинейный, двухпозиционный). Переключение осуществляется посредством прямого механического воздействия на рычаг управления. Корпус изделия изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес конструкции. Внутренние уплотнения оптимизированы для работы в широком температурном диапазоне.
Технические параметры:
- Тип распределителя: золотниковый, прямого действия;

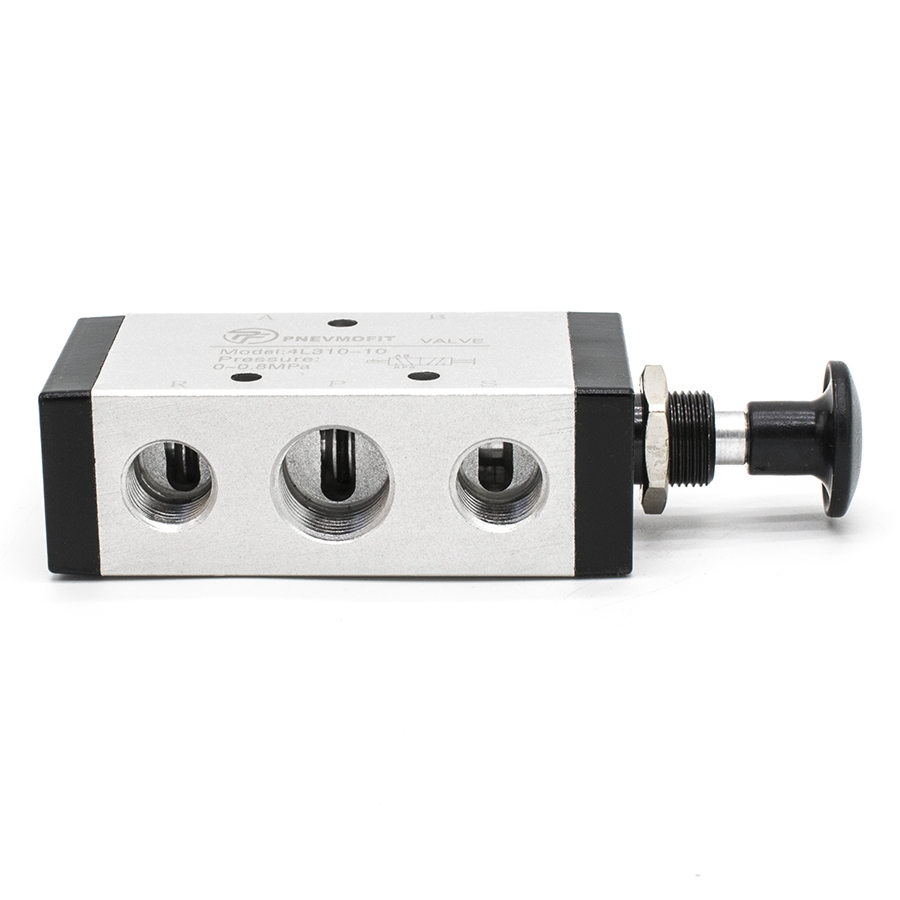

- Условный проход: определяется присоединительной резьбой G3/8" (вход/выход) и G1/4" (выхлоп);
- Рабочая среда: сжатый воздух, очищенный не грубее 40 мкм согласно ГОСТ 17433-80;
- Давление эксплуатации: от 0 до 0.8 МПа (максимально допустимое кратковременное давление — 1.0 МПа);
- Температурный режим: эксплуатация в диапазоне от -20 °C до +70 °C.
Изделие предназначено для монтажа в любом положении. Высокая точность обработки сопрягаемых поверхностей обеспечивает минимальные утечки и длительный ресурс циклов срабатывания.
