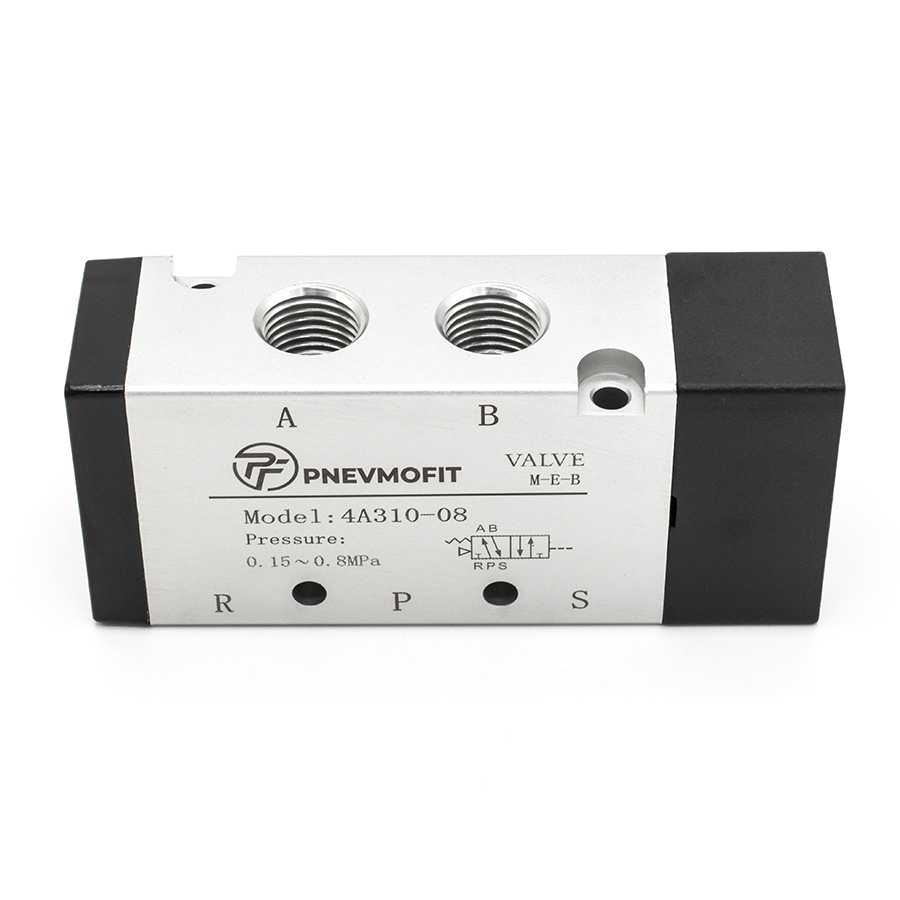

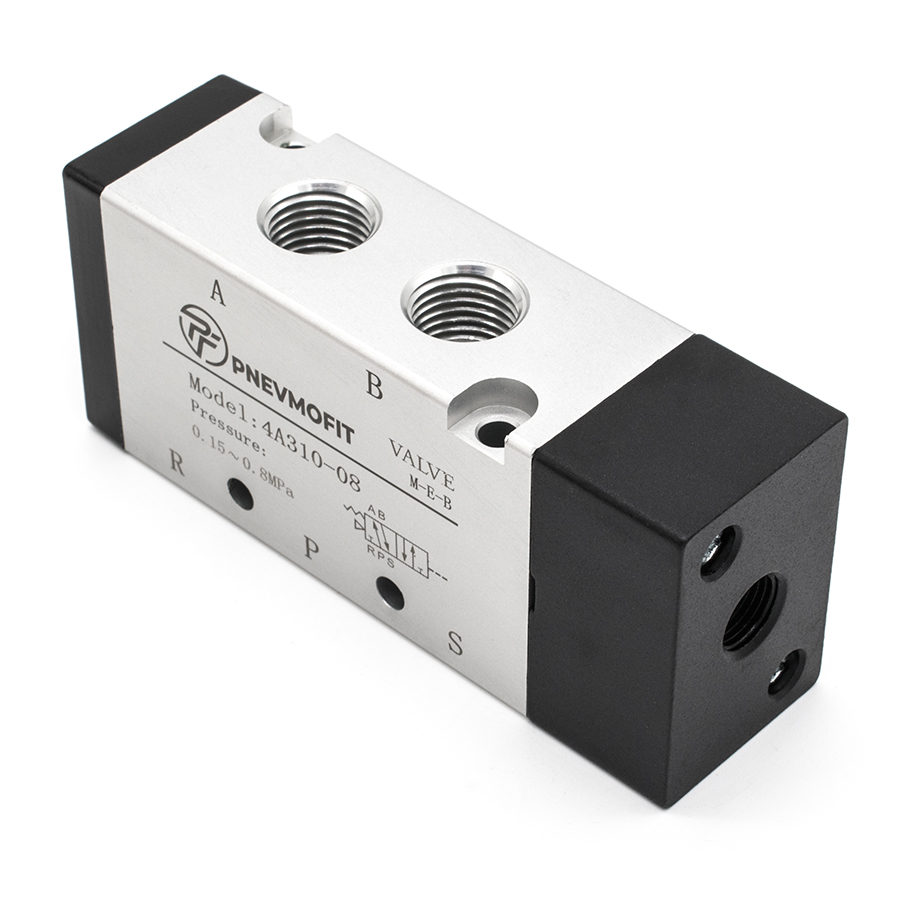

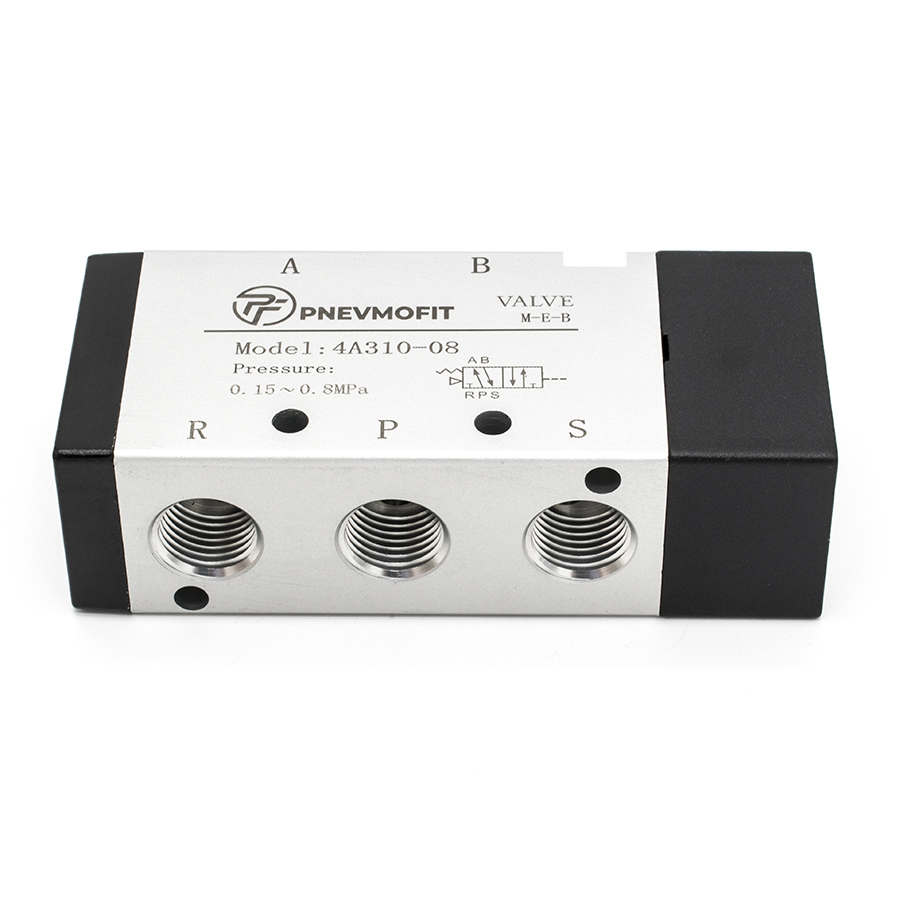

Техническое описание пневмораспределителя 4A310-08
Пневматический распределитель серии 4A310-08 представляет собой устройство золотникового типа, предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные особенности и принцип работы
Данная модель выполнена по схеме 5/2 (пятилинейный, двухпозиционный) с односторонним пневматическим управлением и пружинным возвратом в исходное состояние. Переключение осуществляется путем подачи управляющего давления на пилотный канал. Корпус изделия изготовлен из алюминиевого сплава, что обеспечивает высокую коррозионную стойкость и эффективный теплоотвод.
Технические характеристики:
- Тип управления: Пневматическое, одностороннее.
- Условный проход: Соответствует площади сечения 25 мм² (коэффициент пропускной способности CV=1.40).
- Присоединительная резьба: G1/4" для входных и выходных портов.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм согласно ГОСТ 17433-80.
- Диапазон рабочего давления: 0.15 – 0.8 МПа (максимально допустимое давление 1.2 МПа).
- Температурный режим: Эксплуатация при температуре окружающей среды и рабочей среды от -20°C до +70°C.
- Максимальная частота срабатывания: До 5 циклов в секунду (5 Гц).
Изделие отличается высокой надежностью, стабильностью работы золотникового механизма и длительным ресурсом эксплуатации при соблюдении норм подготовки воздуха.
