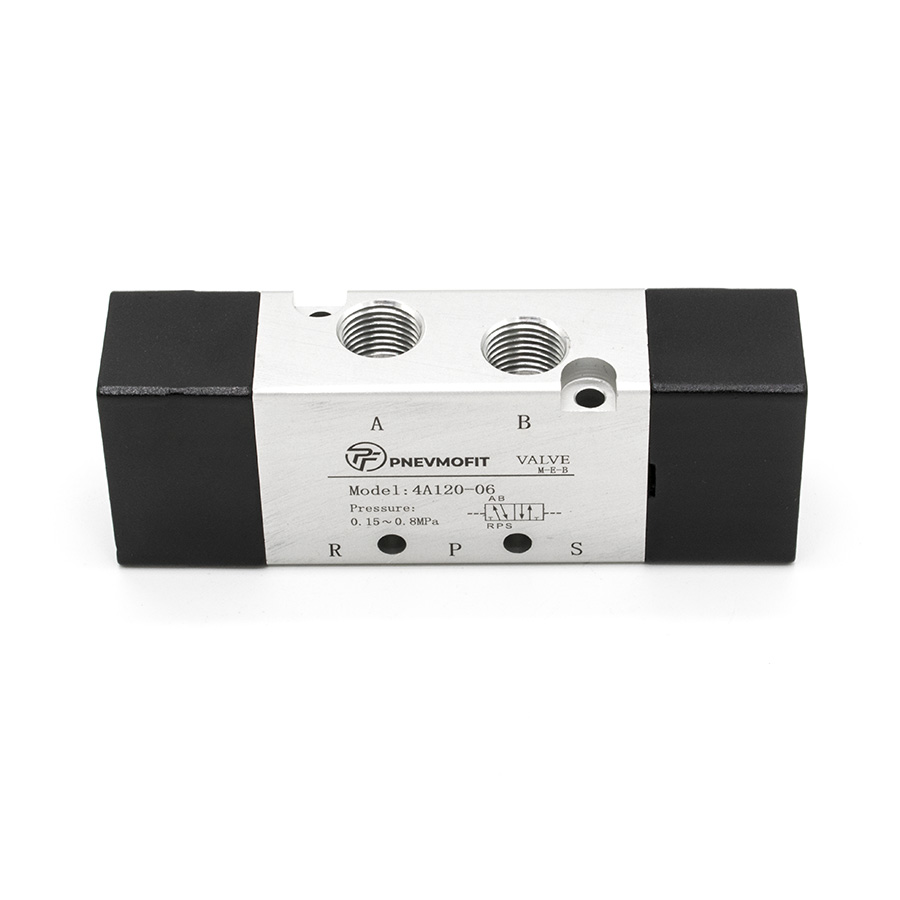

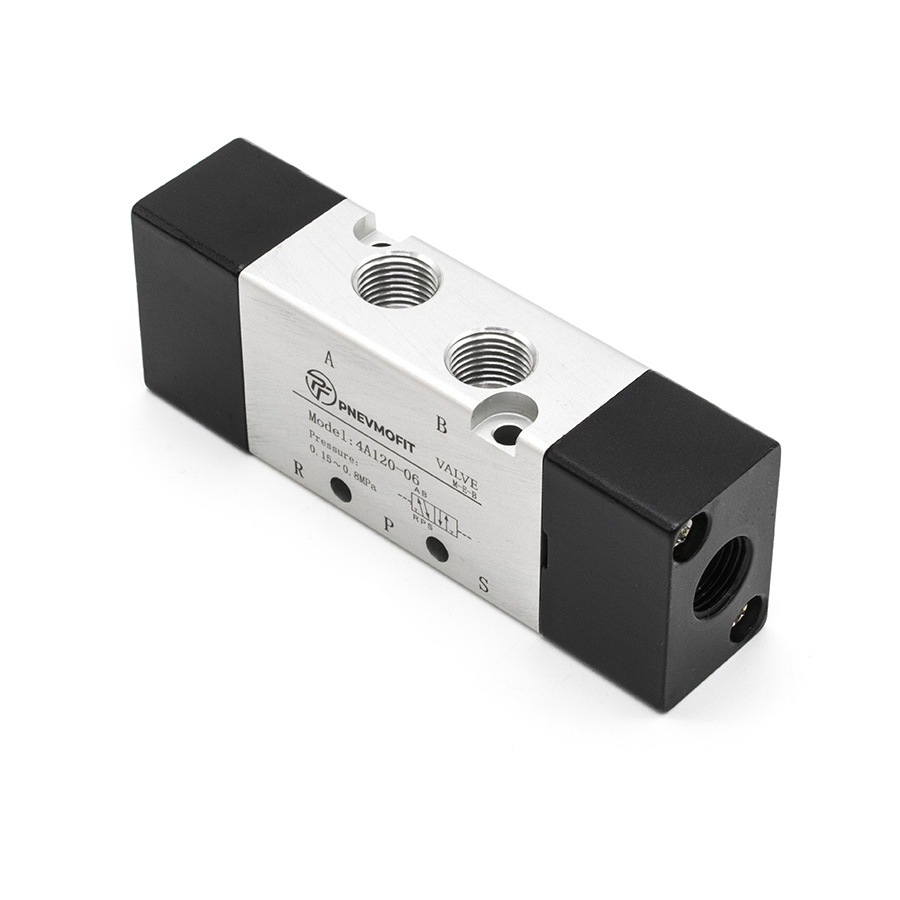

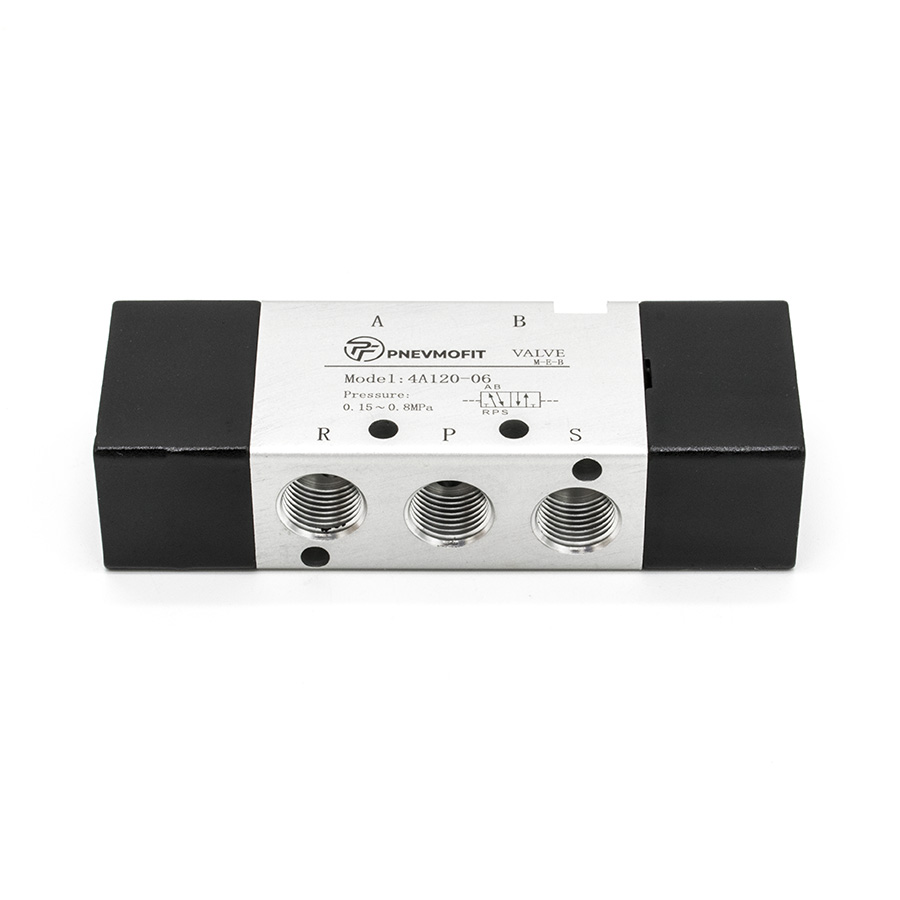

Техническое описание пневмораспределителя 4A120-06
Пневматический распределитель серии 4A120-06 представляет собой двухпозиционный пятилинейный (5/2) клапан с односторонним пневматическим управлением и пружинным возвратом. Данное устройство предназначено для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения.
Конструктивные и эксплуатационные особенности:
- Тип конструкции: Золотникового типа, обеспечивающий высокую надежность и линейность потока.
- Управление: Переключение осуществляется подачей внешнего пневматического сигнала в пилотный канал.
- Корпус: Изготовлен из алюминиевого сплава с антикоррозийным покрытием, что гарантирует длительный срок службы в тяжелых условиях эксплуатации.
- Стандарты: Изделие соответствует требованиям ГОСТ 31066-2003 (Пневмоприводы. Распределители. Общие технические условия).
Технические характеристики:
- Присоединительная резьба: G1/8", обеспечивающая герметичное соединение с пневмолиниями.
- Рабочая среда: Сжатый воздух, очищенный до класса 5 согласно ГОСТ 17433-80 (тонкость фильтрации не менее 40 мкм), с содержанием масла или без него.
- Диапазон рабочего давления: От 0.15 до 0.8 МПа (1.5 – 8 бар).
- Температурный режим: Стабильное функционирование в диапазоне от -20°C до +70°C.
- Класс защиты: IP65, что подразумевает полную пыленепроницаемость и защиту от водяных струй.
- Циклическая долговечность: Максимальная частота срабатывания составляет 5 циклов в секунду.
При монтаже следует соблюдать направление потока и обеспечивать чистоту подводимого воздуха для предотвращения преждевременного износа уплотнений золотника.
