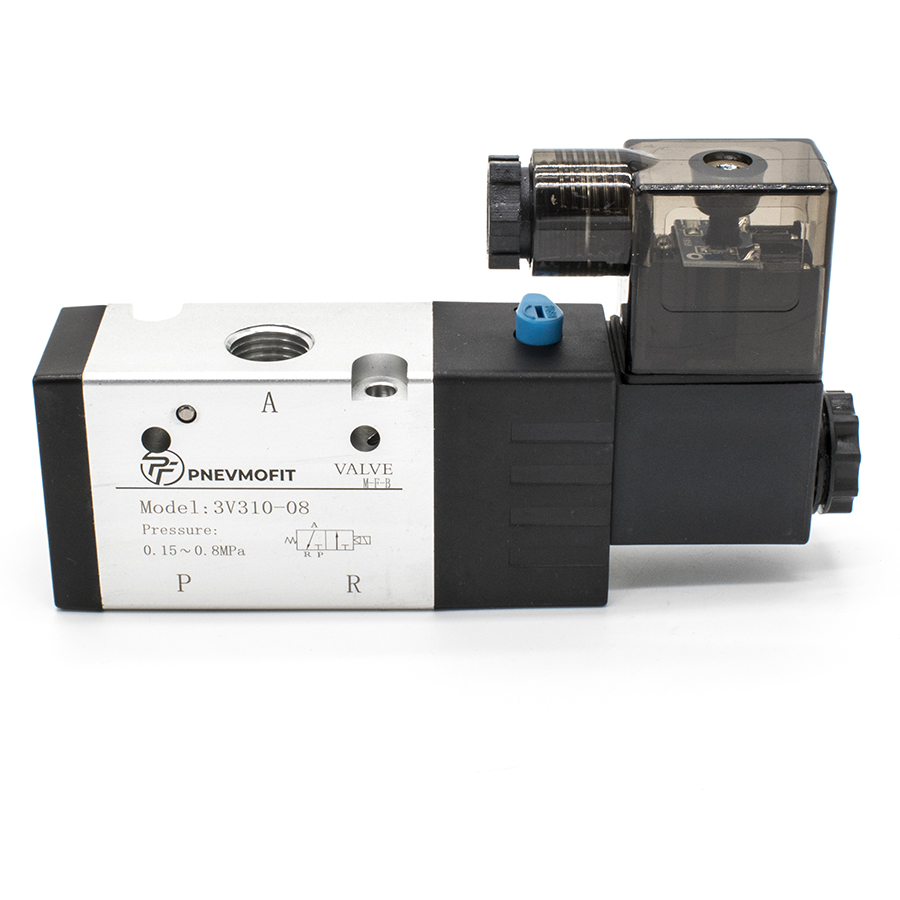

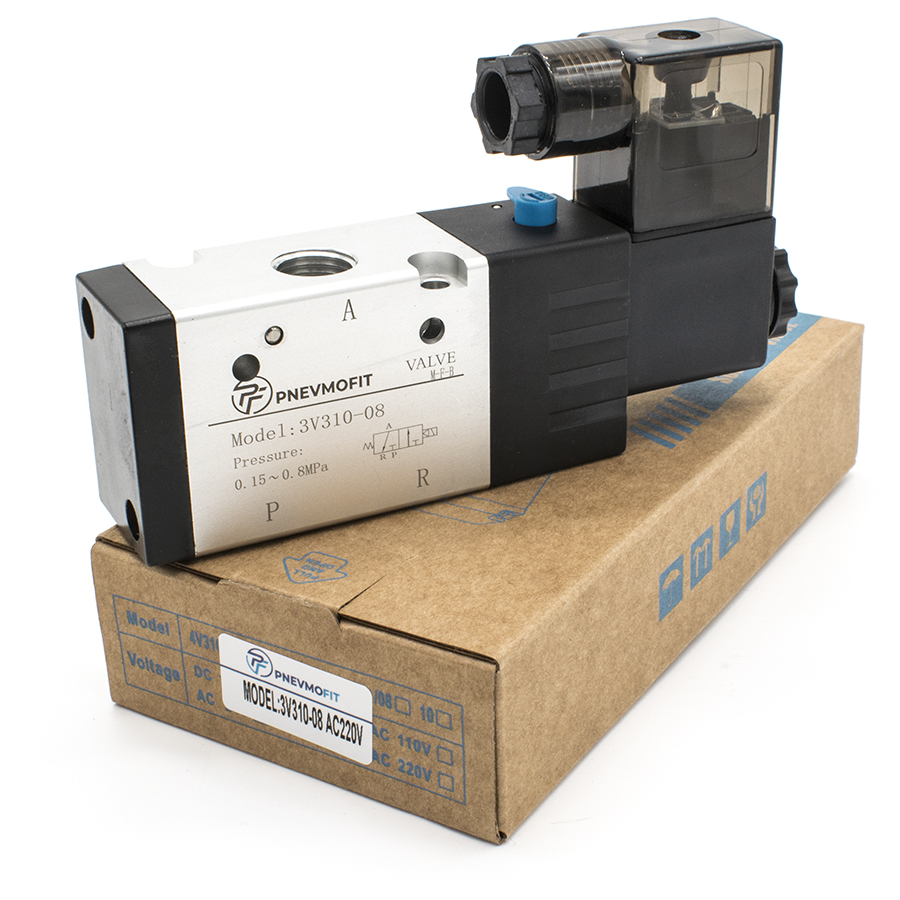

Техническое описание пневмораспределителя 3V310-08 AC220V
Пневмораспределитель серии 3V310-08 представляет собой трехлинейный двухпозиционный (3/2) электромагнитный клапан моностабильного действия с односторонним управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция клапана — золотникового типа с пилотным управлением, что обеспечивает высокую надежность и стабильность переключения при рабочем давлении от 0.15 до 0.8 МПа.
Основные технические характеристики:
- Функциональная схема: 3/2 лин./поз., нормально закрытый (НЗ).
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм (согласно ГОСТ 17433-80).
- Пропускная способность: Эффективная площадь сечения составляет 30 мм² (коэффициент пропускной способности CV=1.68).

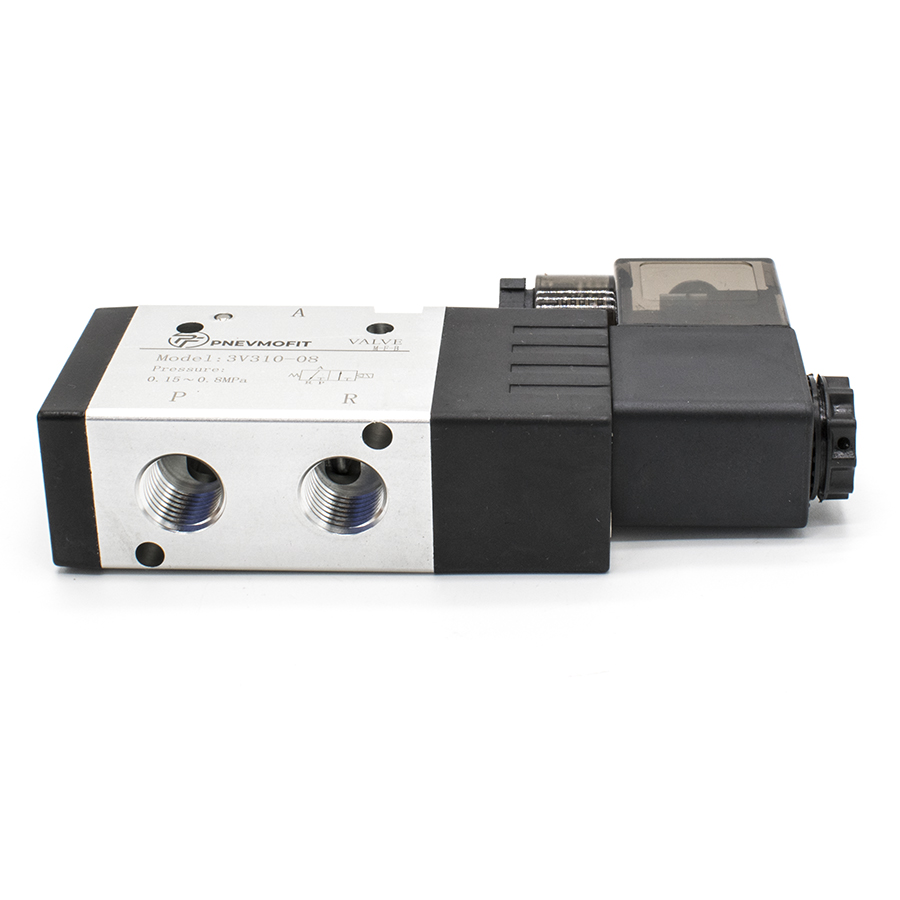

- Присоединительная резьба: Входные и выходные порты — G1/4", порт выхлопа — G1/4".

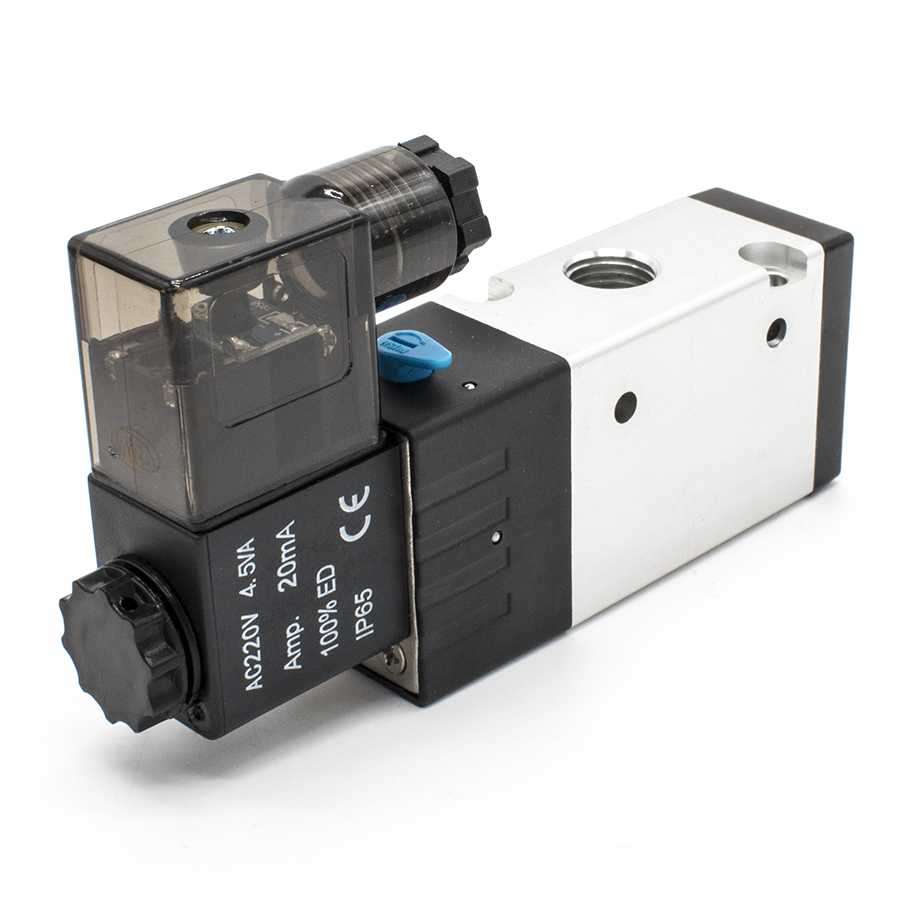

- Электрические параметры: Питание катушки AC 220V, потребляемая мощность 4.5VA, класс защиты IP65.
- Динамические характеристики: Максимальная частота срабатывания до 5 циклов в секунду при минимальном времени отклика 0.05 сек.
Изделие соответствует требованиям ГОСТ 31304-2006 в части общих технических условий для пневмораспределителей. Корпус выполнен из высокопрочного алюминиевого сплава, что гарантирует коррозионную стойкость и длительный эксплуатационный ресурс в температурном диапазоне от -20 до +70°C.
