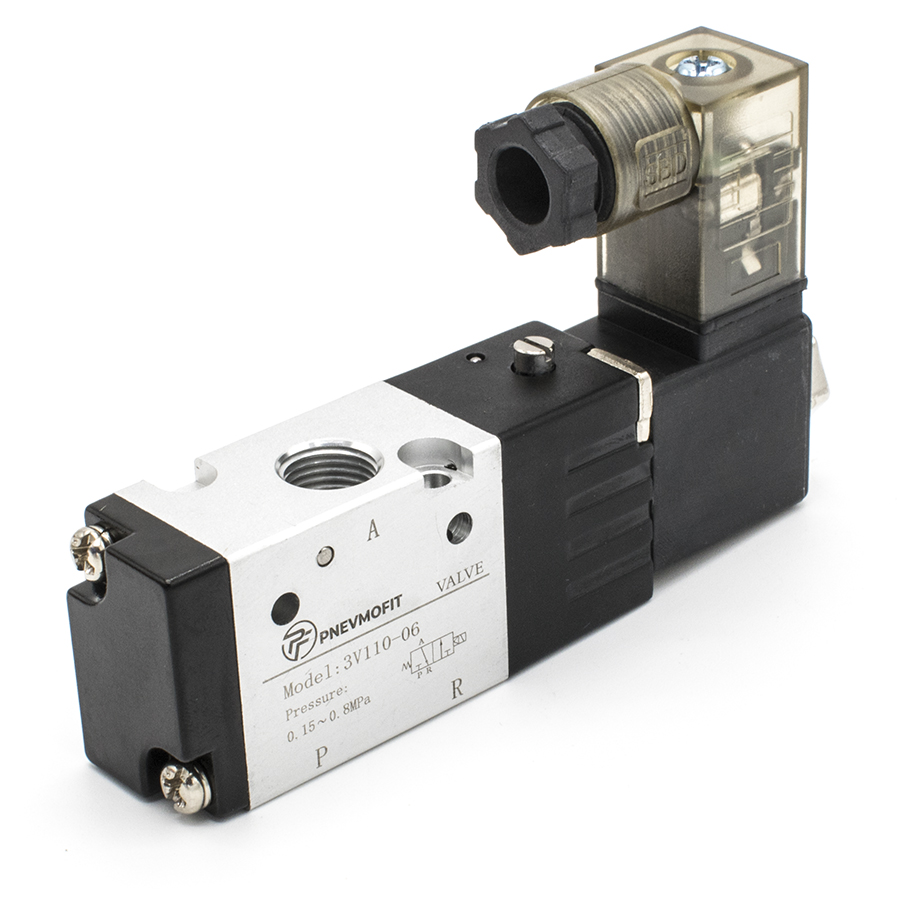

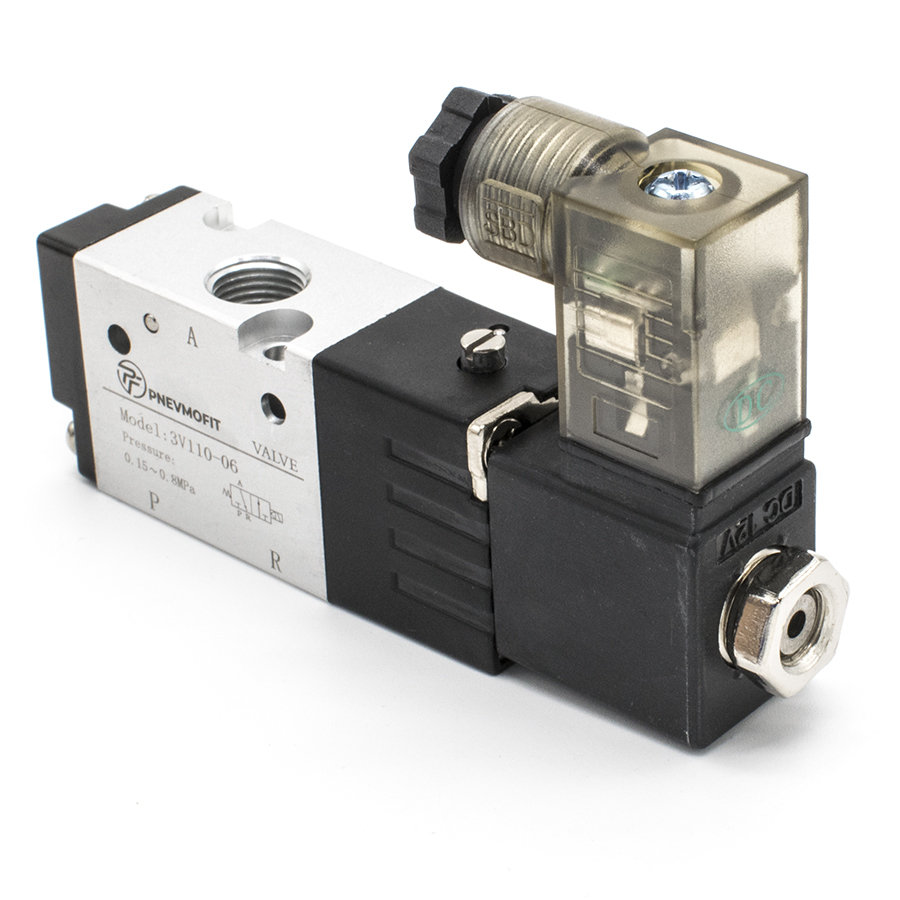

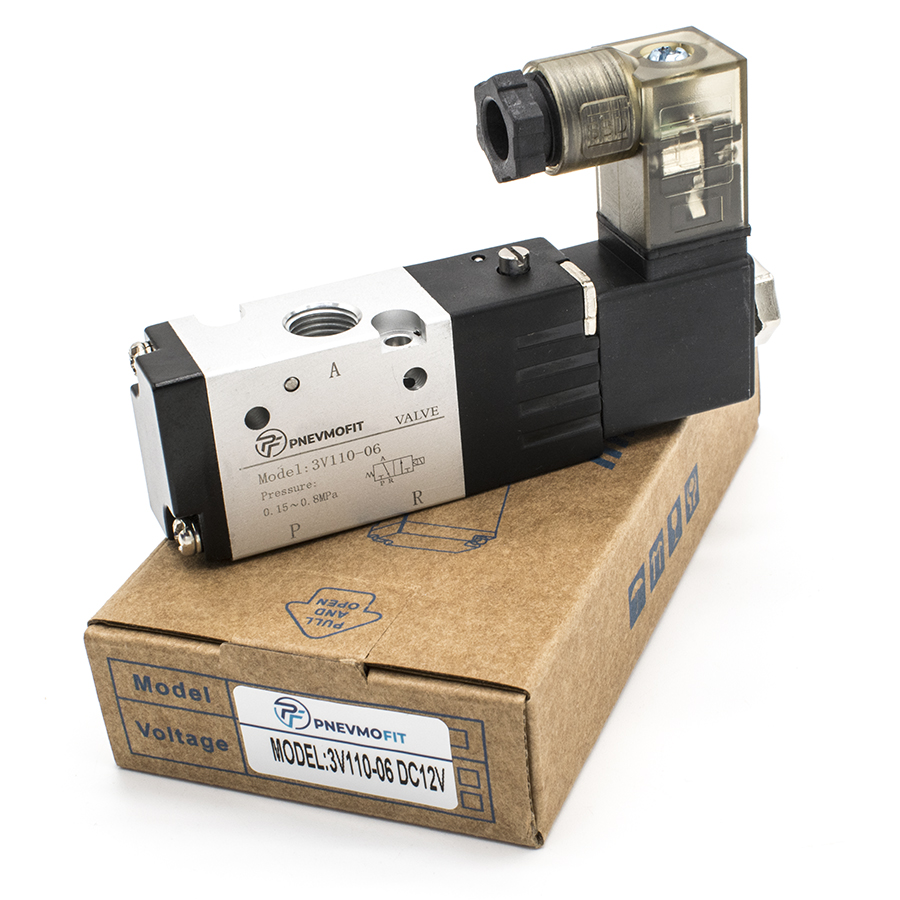

Техническое описание пневмораспределителя 3V110-06 DC24V
Пневматический распределитель серии 3V относится к устройствам золотникового типа с электропневматическим управлением и пружинным возвратом (моностабильное исполнение). Данный компонент предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 31061-2011 в части общих технических условий для пневмоприводов.
Конструктивные особенности и принцип работы

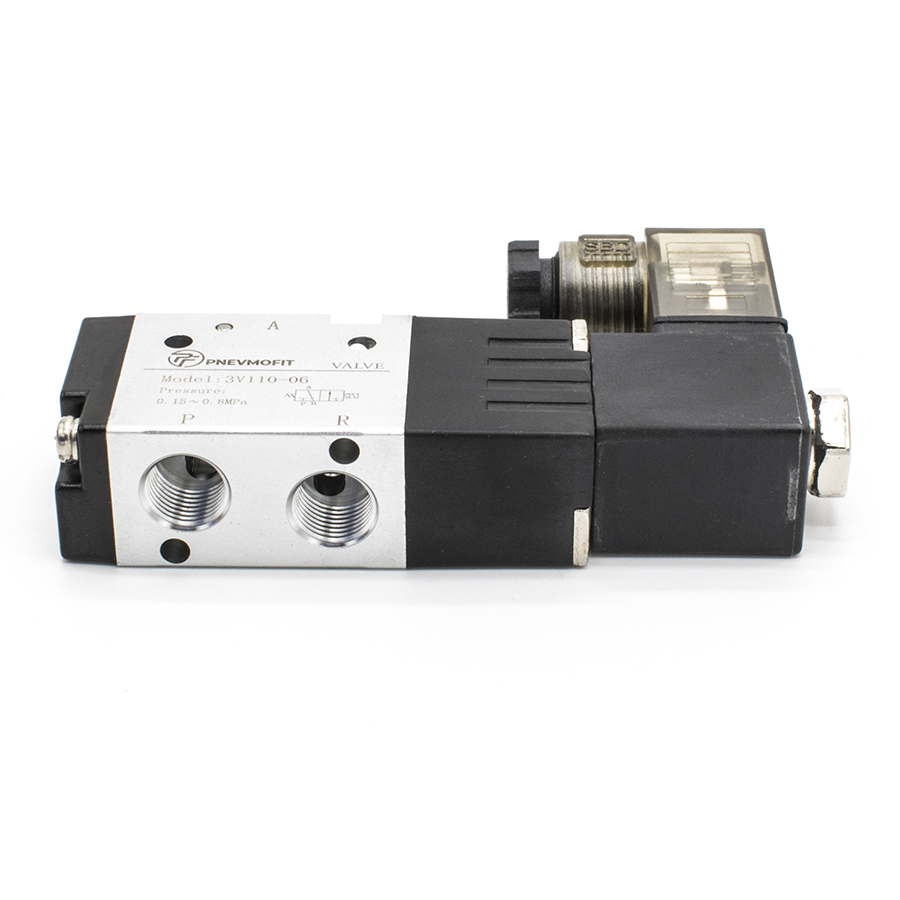

Распределитель выполнен по схеме 3/2 (трехлинейный двухпозиционный) в нормально закрытом исполнении. Корпус изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод. Внутреннее уплотнение гарантирует герметичность класса А. Управление осуществляется посредством электромагнитной катушки с напряжением питания 24В постоянного тока (DC).
Технические параметры эксплуатации
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм согласно ГОСТ 17433-80.
- Давление: Номинальное рабочее давление находится в диапазоне 0.15–0.8 МПа, выдерживаемое пиковое давление — до 1.2 МПа.
- Температурный режим: Эксплуатация допускается при температуре окружающей среды и рабочей среды от -20 до +70°C.

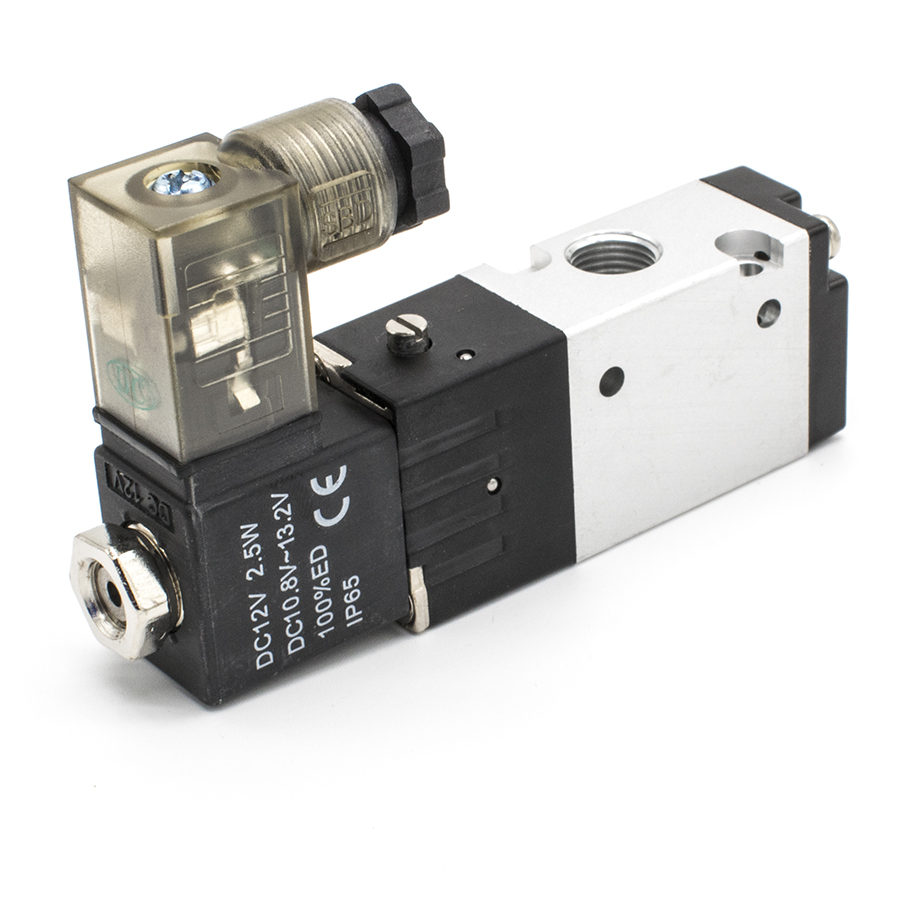

- Электрические характеристики: Потребляемая мощность катушки составляет 2.5 Вт, степень защиты оболочки соответствует IP65 по ГОСТ 14254-2015.
- Пропускная способность: Эффективная площадь сечения составляет 12 мм² (коэффициент пропускной способности Cv=0.67).
Устройство рассчитано на высокую частоту срабатывания (до 5 циклов в секунду) с минимальным временем отклика 0.05 сек, что позволяет интегрировать его в высокопроизводительные автоматизированные линии.
