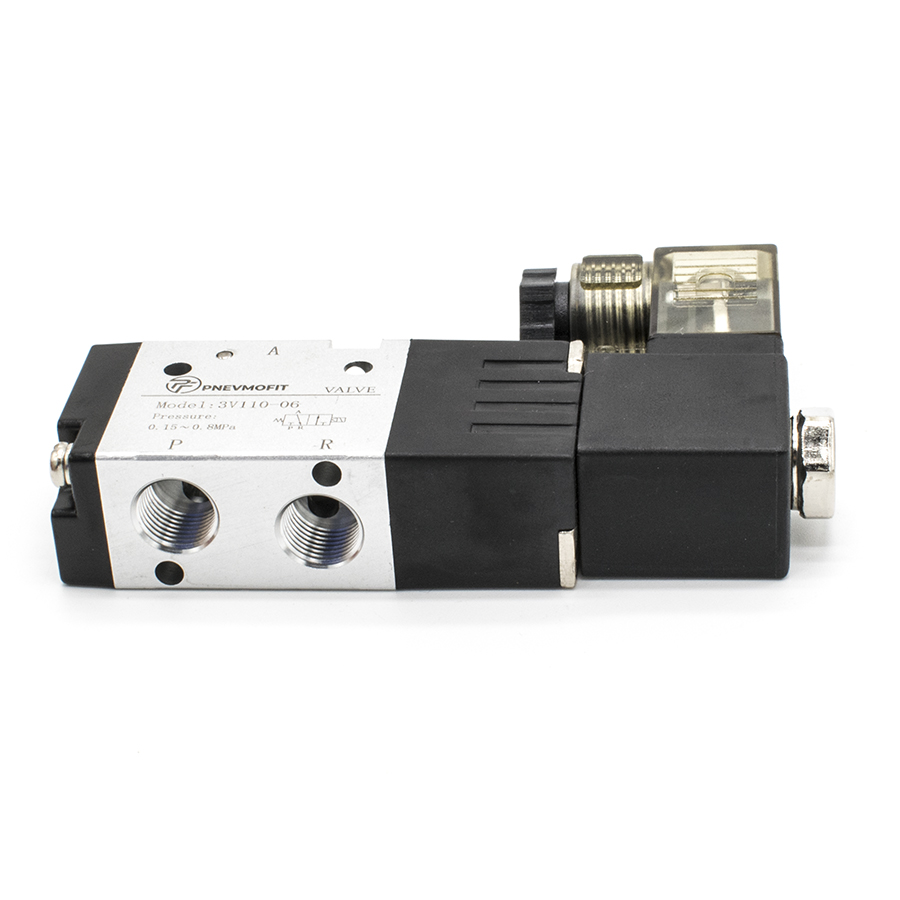

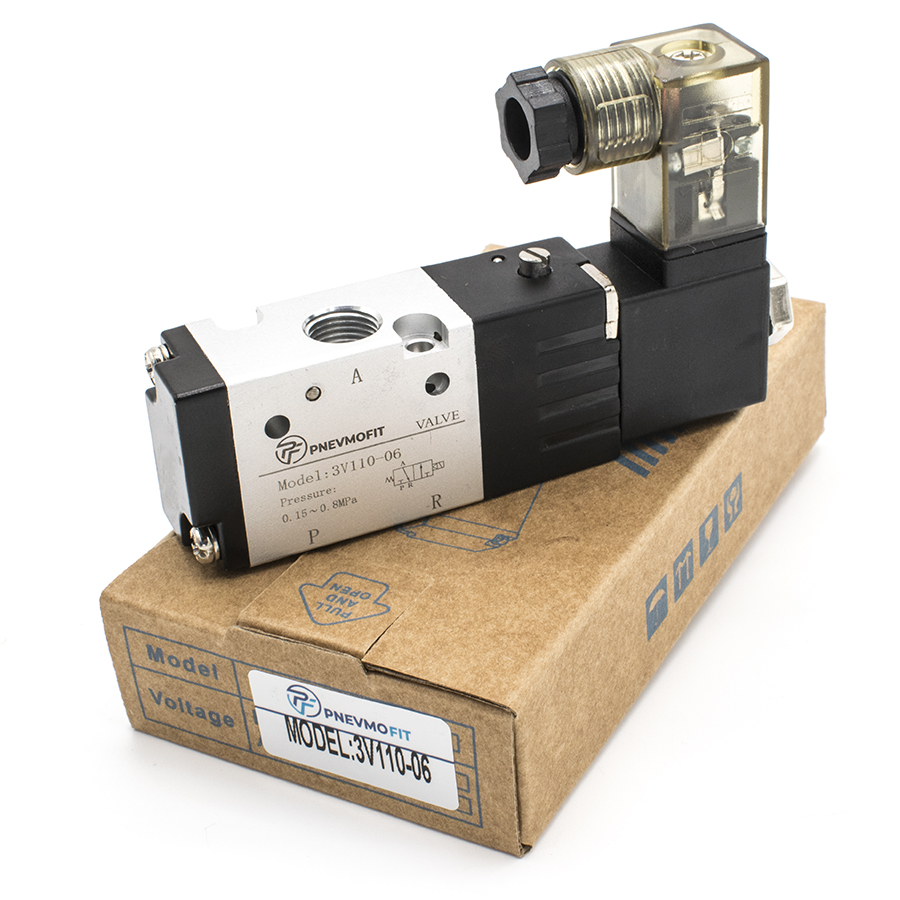

Техническое описание пневмораспределителя 3V110-06 AC220V
Пневмораспределитель серии 3V представляет собой трехлинейный двухпозиционный (3/2) электромагнитный клапан моностабильного типа с односторонним управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция клапана — золотникового типа с пилотным управлением, что обеспечивает высокую надежность и точность срабатывания.
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес изделия.
- Схема работы: Нормально закрытый (NC). При отсутствии подачи напряжения на катушку проход закрыт.

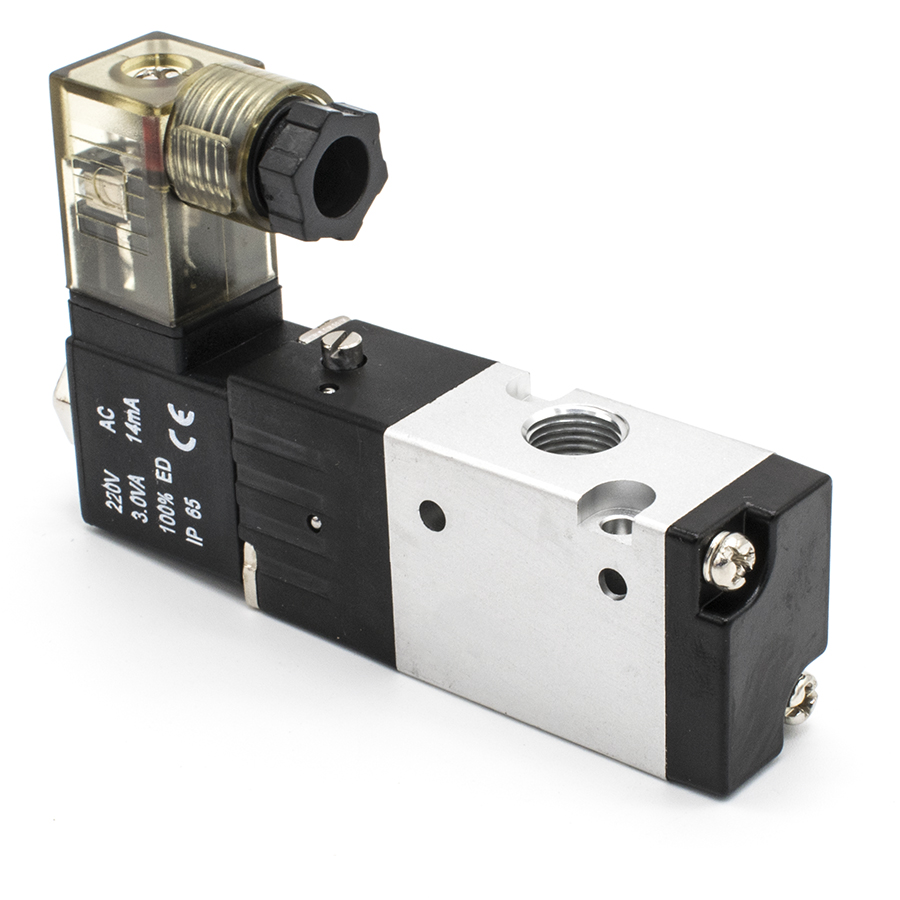

- Электромагнитный привод: Катушка переменного тока (AC220V) с классом защиты IP65, что допускает эксплуатацию в условиях повышенной влажности и запыленности.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
Соответствие стандартам:
Изделие спроектировано и изготовлено с учетом требований ГОСТ 15150-69 (Машины, приборы и другие технические изделия. Исполнения для различных климатических районов) и соответствует нормам ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Технические характеристики:
- Эффективная площадь сечения: 12 мм² (Cv=0.67).
- Максимальная частота переключений: до 5 циклов в секунду.
- Минимальное время срабатывания: 0.05 сек.
- Допустимое отклонение напряжения питания: ±10%.
