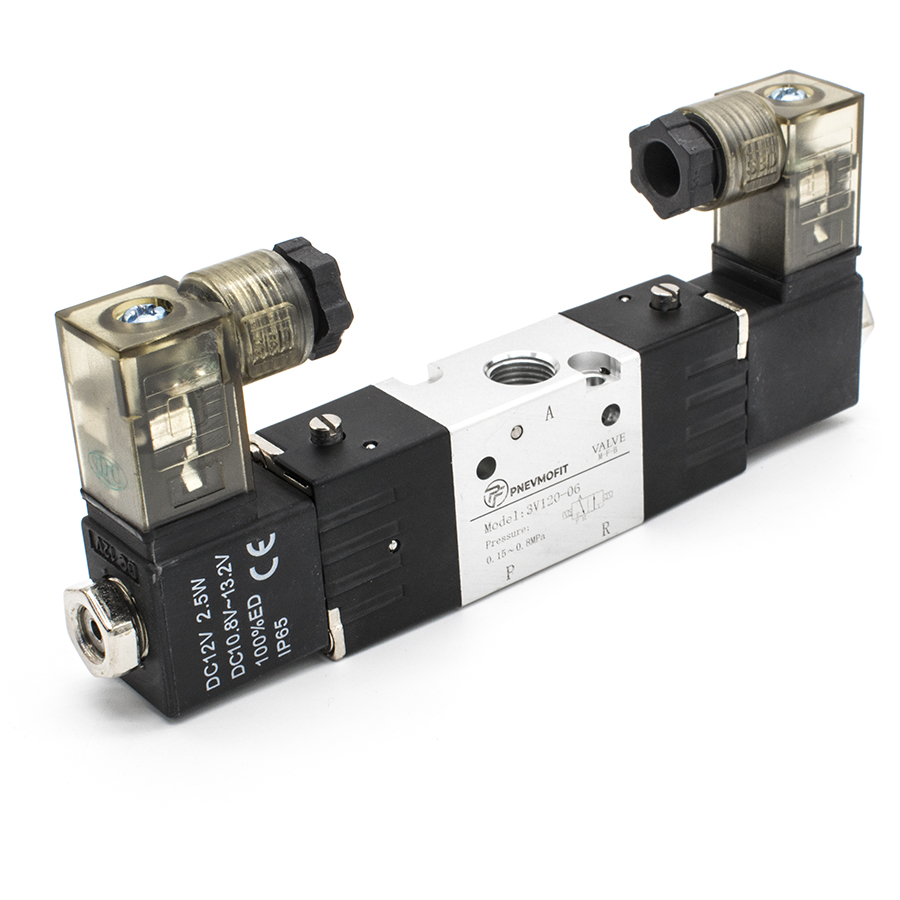

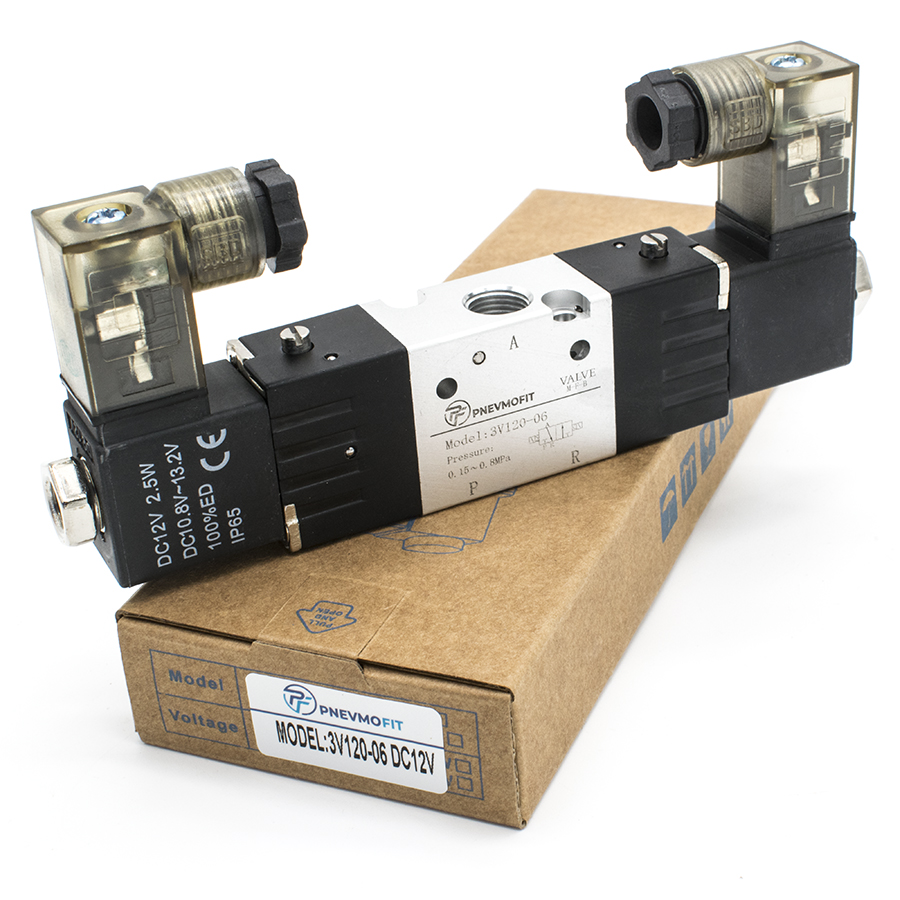

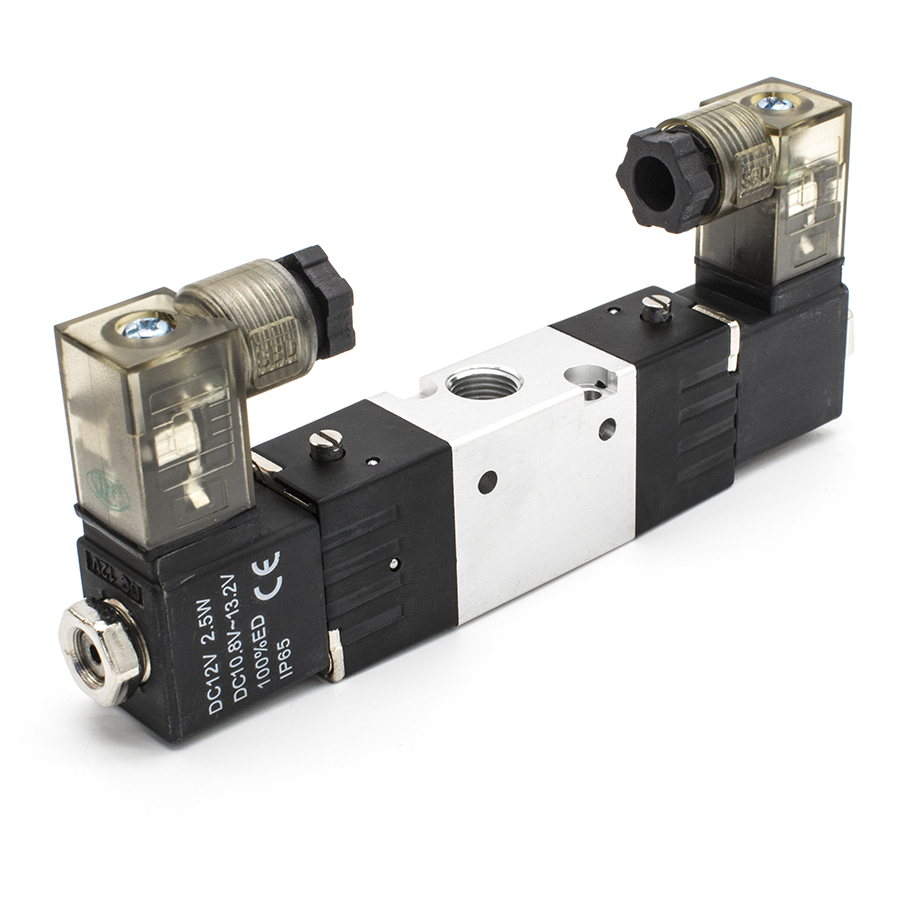

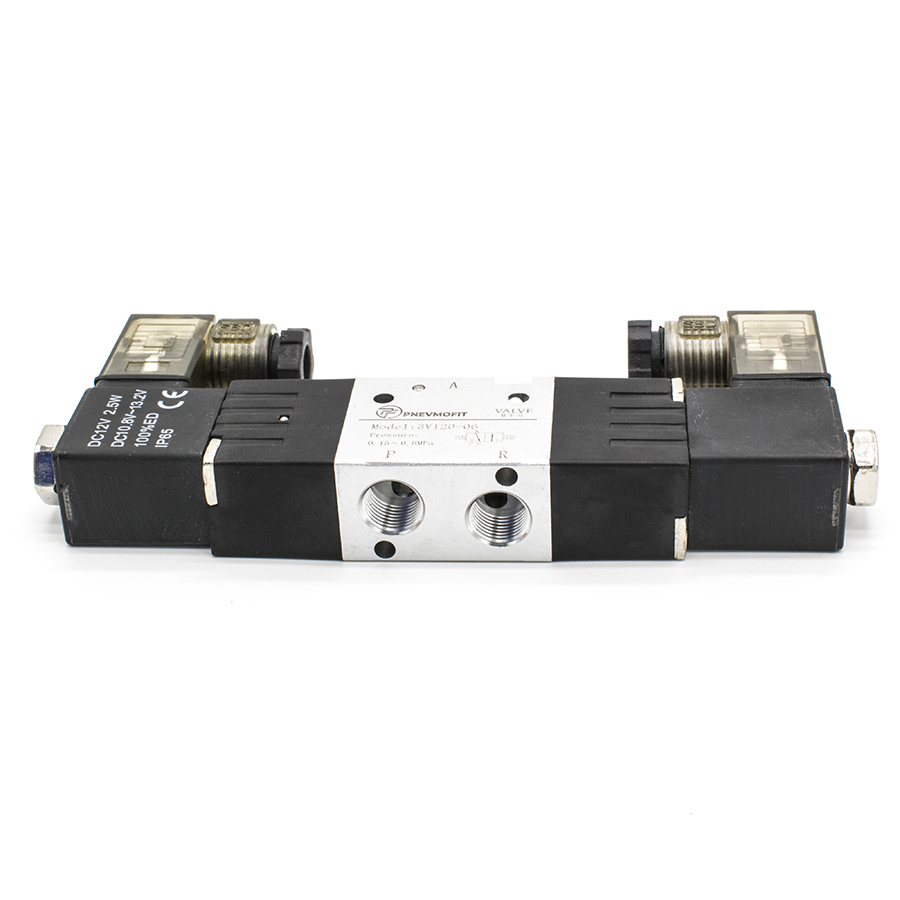

Техническое описание пневмораспределителя 3V120-06 DC12V
Пневмораспределитель серии 3V120-06 представляет собой трехлинейный двухпозиционный (3/2) бистабильный клапан с двухсторонним электромагнитным управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция золотникового типа обеспечивает высокую надежность и быстродействие исполнительных механизмов.
Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 в части обеспечения безопасности эксплуатации пневматических устройств. Корпус выполнен из анодированного алюминиевого сплава, что гарантирует коррозионную стойкость и механическую прочность при рабочем давлении до 0.8 МПа.
Технические характеристики:
- Тип управления: электропневматическое (двухстороннее);
- Схема функционирования: 3/2 лин./поз. бистабильный;
- Присоединительная резьба: G1/8";
- Эффективная площадь сечения: 12 мм² (коэффициент пропускной способности CV=0.67);
- Степень защиты: IP65 согласно ГОСТ 14254-2015;
- Максимальная частота срабатывания: 5 Гц (циклов в секунду).
Для обеспечения регламентированного срока службы необходима подготовка рабочей среды (сжатого воздуха) с тонкостью фильтрации не менее 40 мкм.
