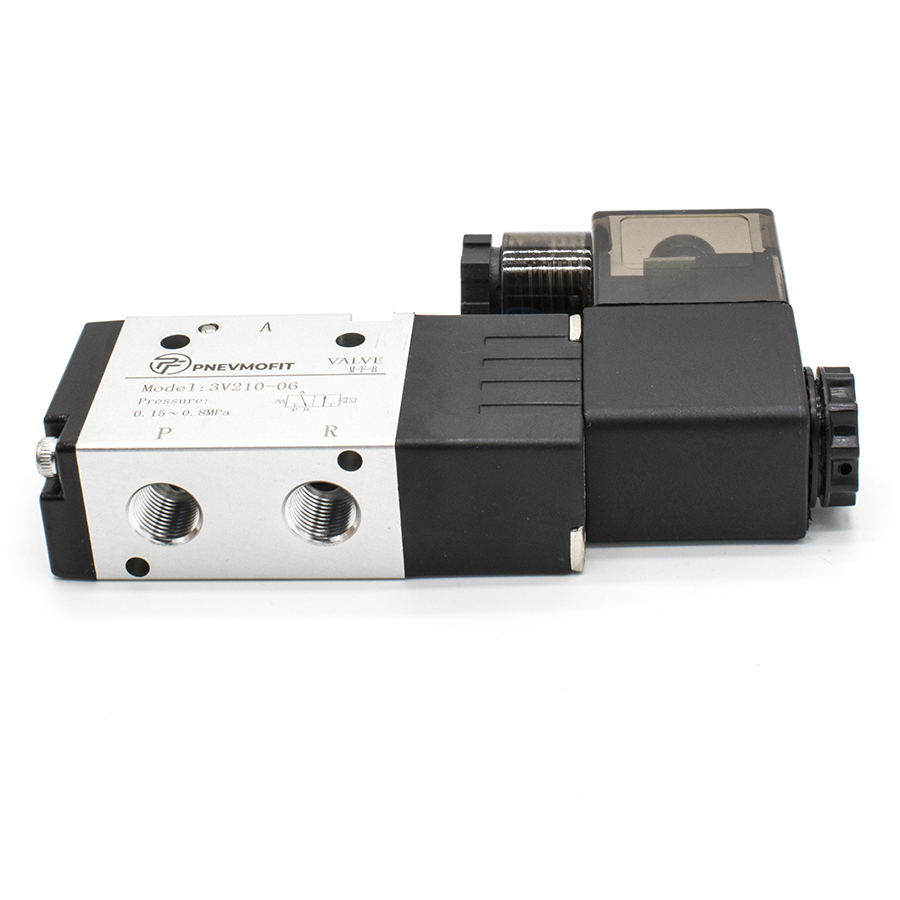

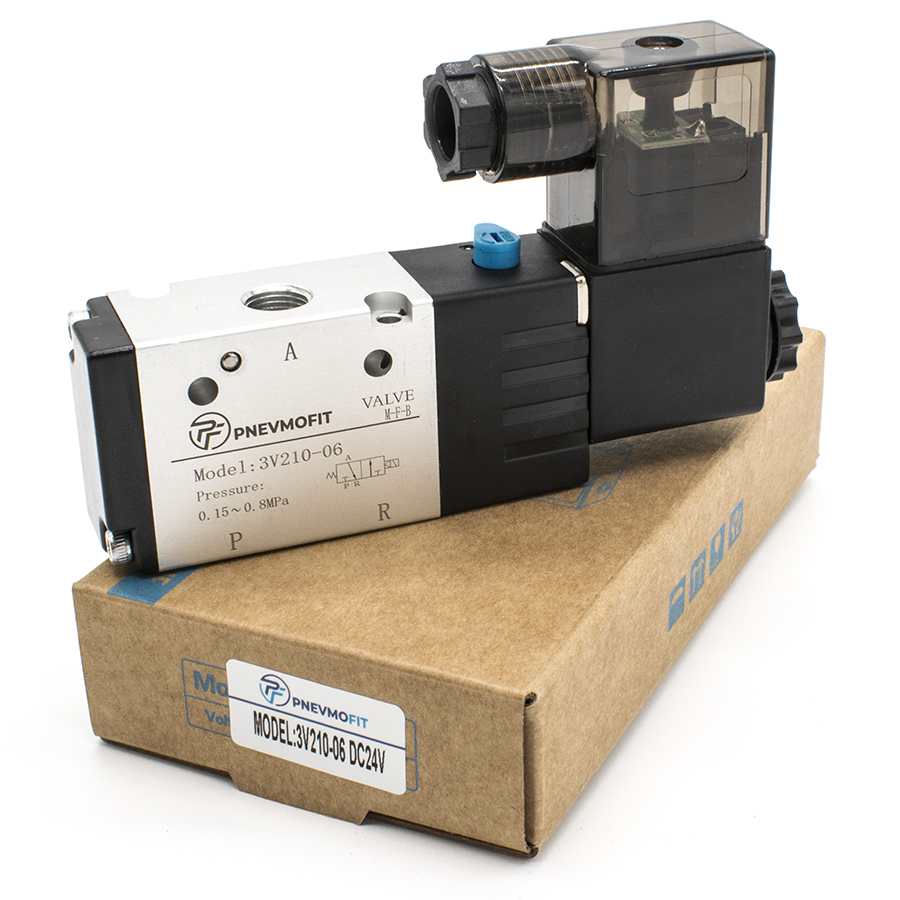

Техническое описание пневмораспределителя 3V210-06 DC24V
Пневмораспределитель серии 3V210-06 с электропневматическим односторонним управлением предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по логической схеме 3/2 (трехлинейный двухпозиционный) и относится к типу нормально закрытых клапанов (NC).
Изделие соответствует требованиям ГОСТ 15150-69 в части климатического исполнения и ГОСТ 18460-91 в части общих технических запросов к пневматическим приводам и устройствам. Конструкция выполнена из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и долговечность при эксплуатации в тяжелых условиях.
Технические характеристики и параметры эксплуатации:
- Тип управления: Электромагнитное (соленоидное) с пружинным возвратом.
- Рабочая среда: Сжатый воздух, очищенный до класса не ниже 40 мкм согласно ГОСТ 17433-80.
- Давление: Рабочий диапазон от 0.15 до 0.8 МПа; максимальное выдерживаемое давление до 1.2 МПа.
- Пропускная способность: Эффективная площадь сечения составляет 14 мм² (коэффициент CV=0.78).
- Электрические параметры: Напряжение питания DC 24V с допустимым отклонением ±10%. Потребляемая мощность катушки — 4 Вт.
- Класс защиты: IP65 (пыленепроницаемость и защита от водяных струй).
- Температурный режим: Эксплуатация в диапазоне от -20°C до +70°C.
- Динамические характеристики: Максимальная частота срабатывания — 5 циклов в секунду при минимальном времени отклика 0.05 сек.
Присоединительные порты имеют внутреннюю резьбу G1/8", что обеспечивает герметичное соединение с фитингами и трубопроводами соответствующего стандарта.
