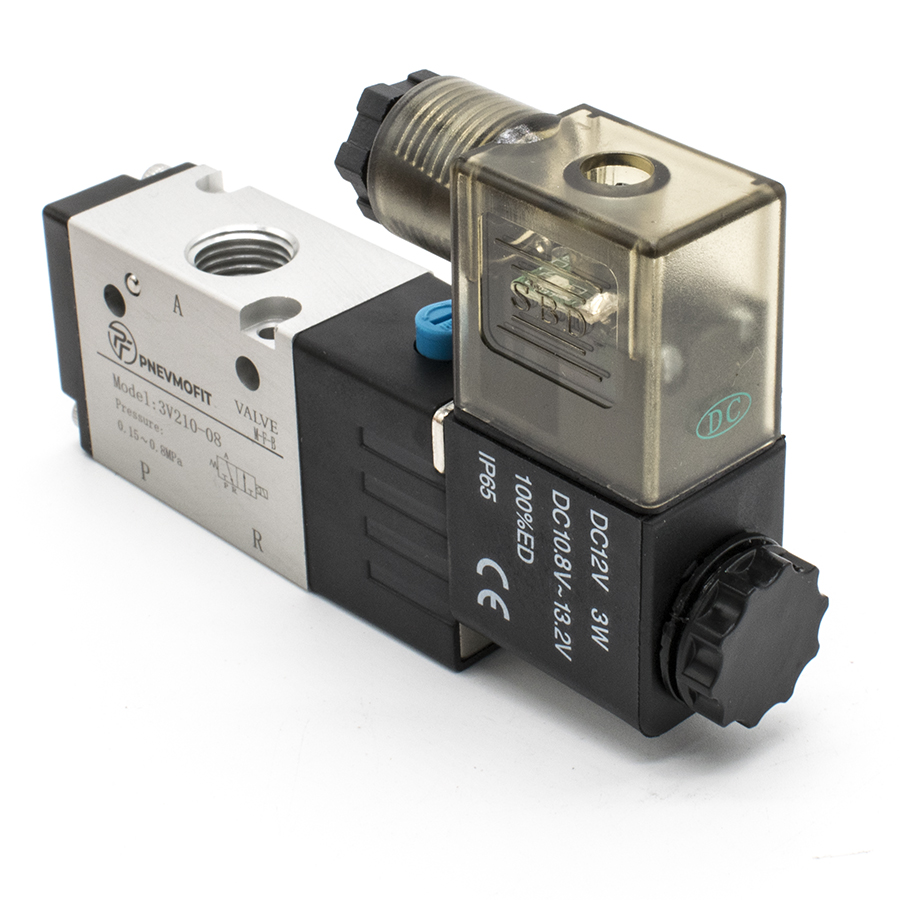

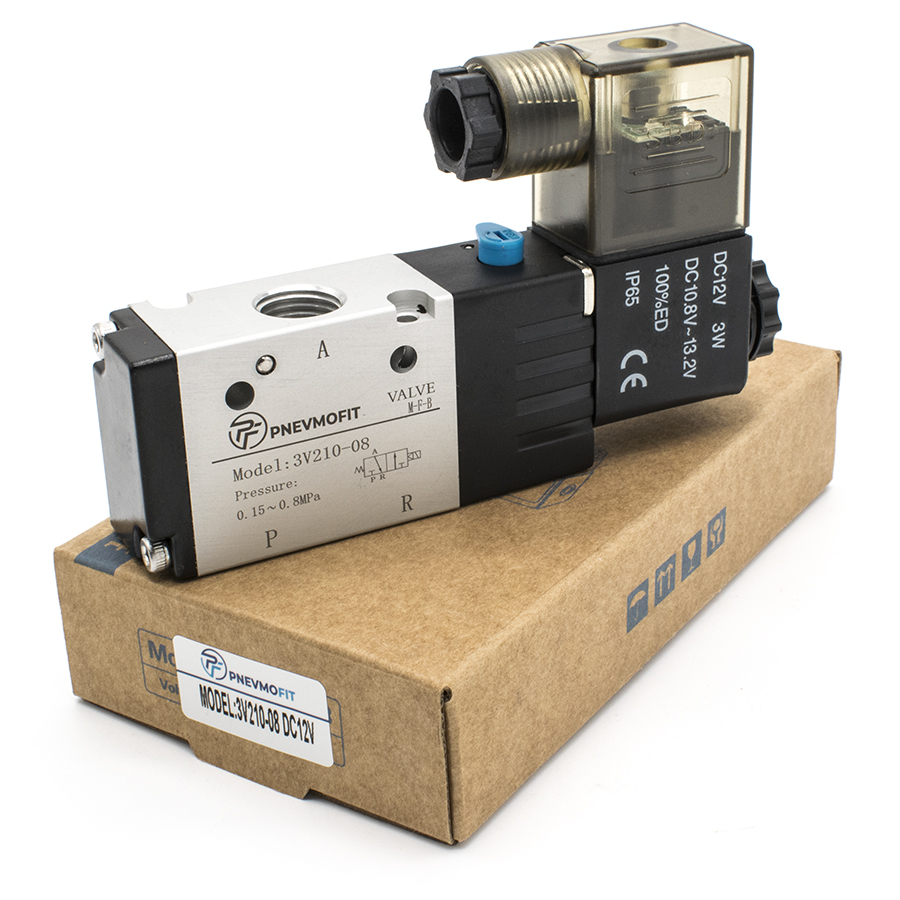

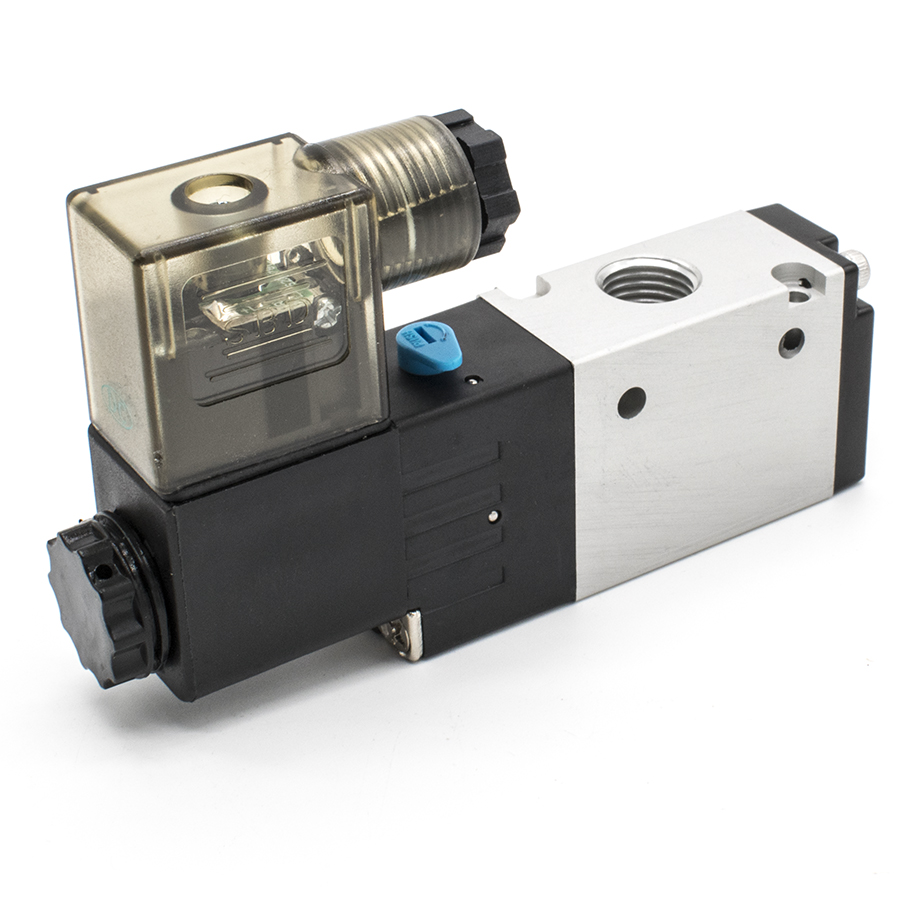

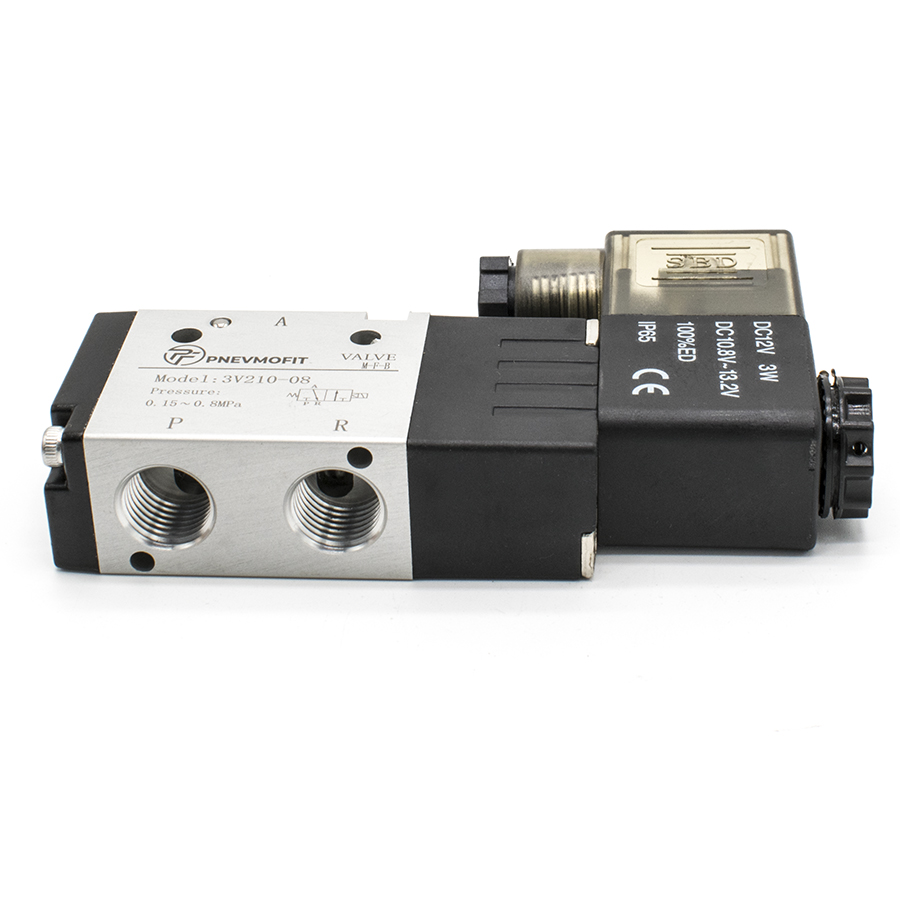

Техническое описание пневмораспределителя 3V210-08 DC12V
Пневмораспределитель серии 3V210-08 представляет собой трехлинейный двухпозиционный (3/2) моностабильный клапан с электропневматическим управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция золотникового типа обеспечивает высокую надежность и быстродействие исполнительного механизма.
Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), что гарантирует эксплуатационную безопасность и совместимость с элементами пневмолиний. Корпус выполнен из прецизионного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод при длительной работе электромагнитной катушки.
Технические параметры и режимы эксплуатации:
- Функциональное состояние: нормально закрытый (НЗ), что обеспечивает отсечку давления при отсутствии управляющего сигнала.
- Электромагнитная система: одностороннее управление (1 катушка) с напряжением питания DC12V. Допустимое отклонение напряжения составляет ±10% согласно регламентам электротехнической безопасности.
- Пропускная способность: эффективная площадь сечения 16 мм² (коэффициент CV=0.89) позволяет интегрировать распределитель в системы со средним расходом воздуха.
- Среда и фильтрация: эксплуатация допускается на подготовленном сжатом воздухе с тонкостью фильтрации не менее 40 мкм.
- Климатическое исполнение: расширенный температурный диапазон от −20 до +70°C позволяет использовать устройство в неотапливаемых помещениях.
- Класс защиты: IP65, обеспечивающий полную пыленепроницаемость и защиту от водяных струй с любого направления.
Монтаж и эксплуатация должны производиться с соблюдением норм ГОСТ 12.3.001-85 (Пневмоприводы. Общие требования безопасности к монтажу, испытаниям и эксплуатации).
