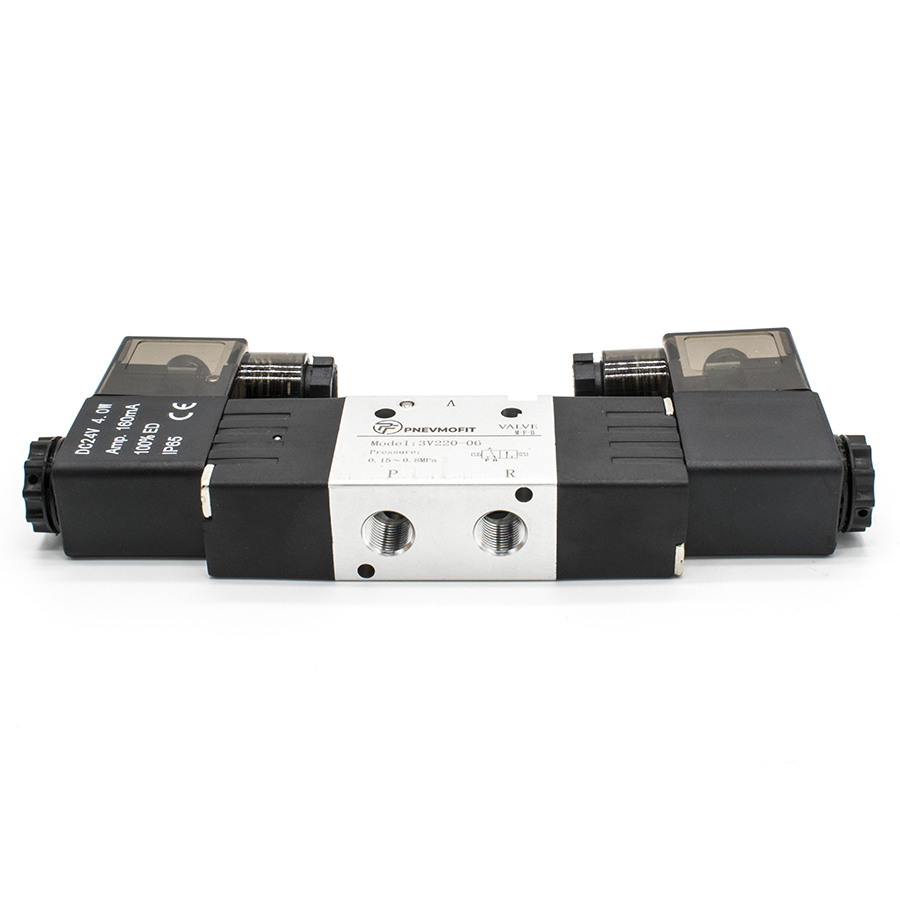

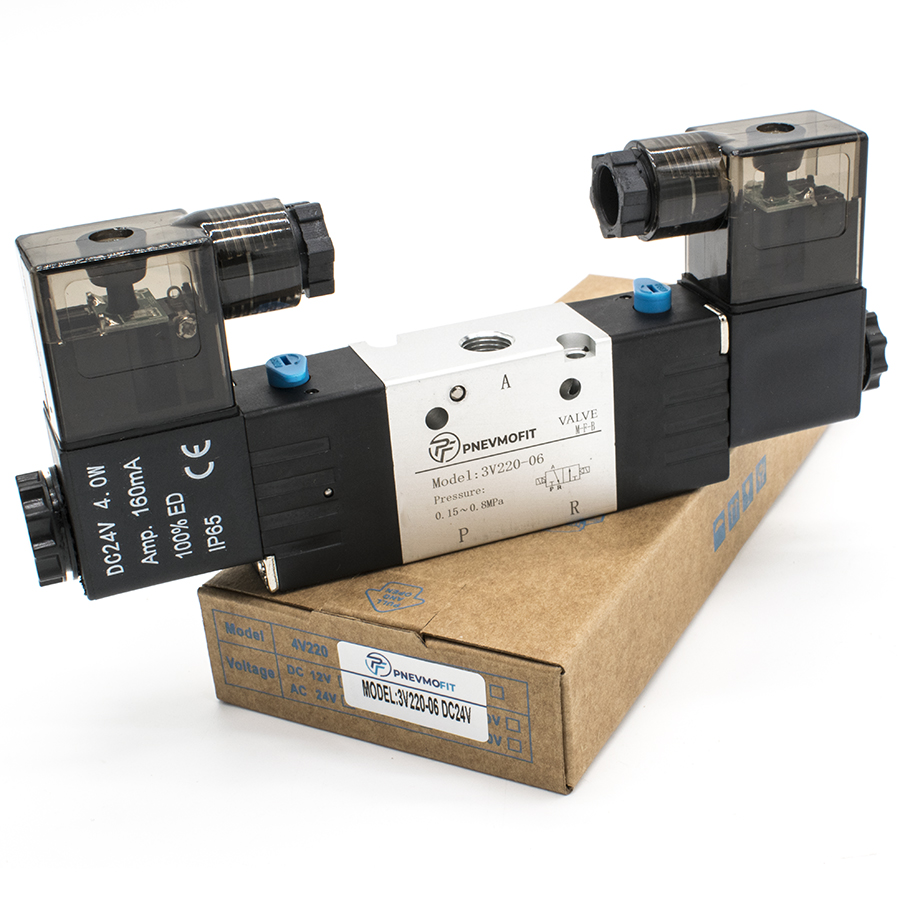

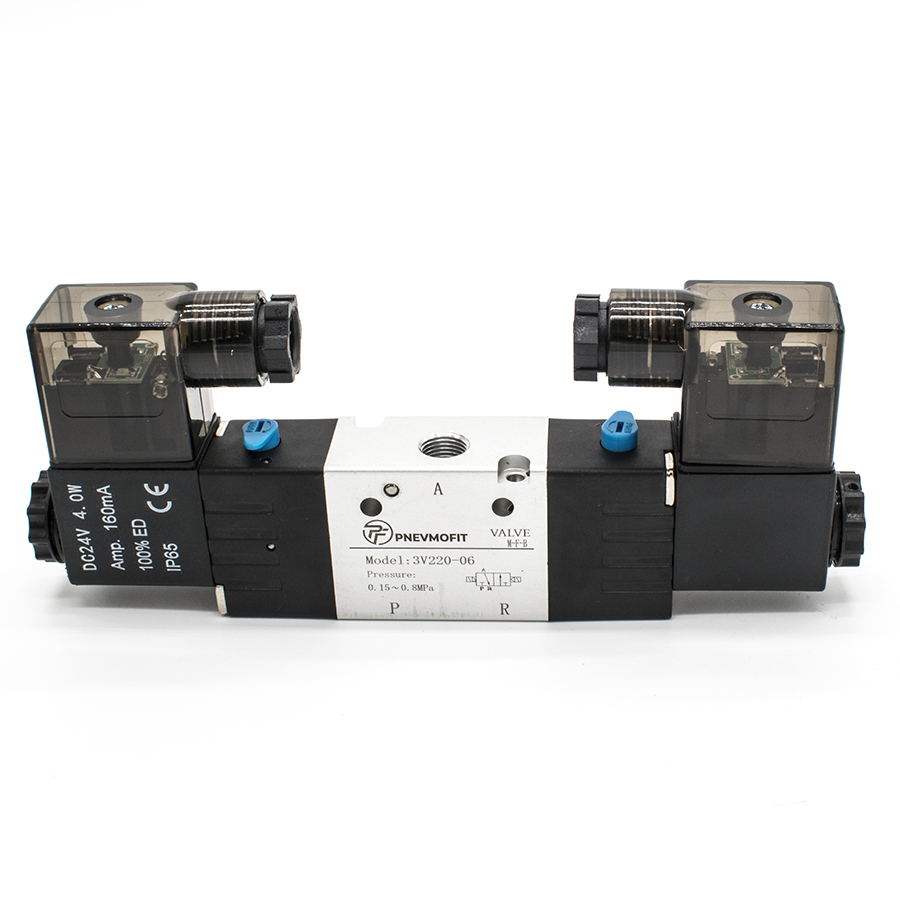

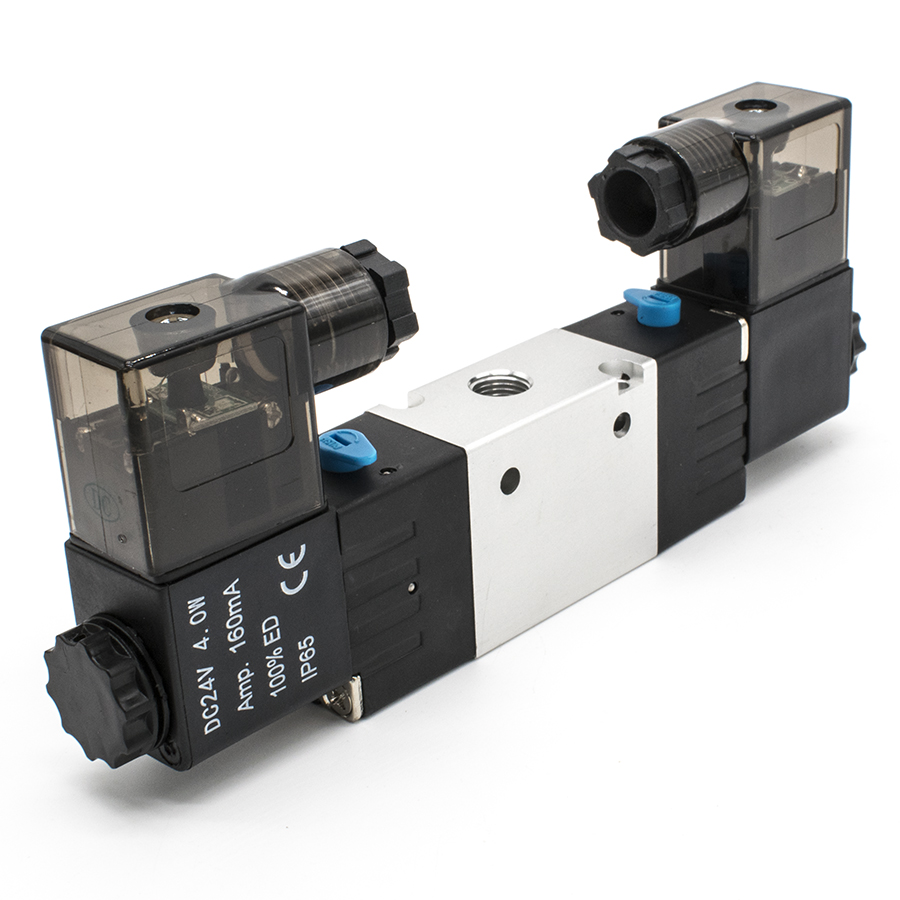

Техническое описание пневмораспределителя 3V220-06 DC24V
Пневмораспределитель серии 3V220-06 представляет собой трехлинейный двухпозиционный (3/2) бистабильный клапан с двухсторонним электропневматическим управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Проектирование и эксплуатационные параметры соответствуют требованиям ГОСТ 31061-2011 (МЭК 60050-445:2002) в части пневматических приводов и систем управления.
Конструктивные и эксплуатационные особенности:
- Тип управления: Двухстороннее электромагнитное управление (две катушки) обеспечивает фиксацию рабочего положения при кратковременной подаче импульса (бистабильный режим).
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, что гарантирует коррозионную стойкость и малую инерционность подвижных элементов.
- Рабочая среда: Очищенный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа с распыленным маслом или без него.
- Герметичность и защита: Степень защиты электромагнитной катушки соответствует классу IP65, что позволяет использовать устройство в условиях повышенной влажности и запыленности.
Технические характеристики:
- Присоединительная резьба (вход/выход/выхлоп): G1/8";
- Эффективная площадь сечения: 14 мм² (коэффициент пропускной способности CV=0.78);
- Диапазон рабочего давления: 0.15 – 0.8 МПа (максимальное испытательное давление 1.2 МПа);
- Температурный диапазон эксплуатации: от -20°C до +70°C;
- Напряжение питания: DC 24V (допустимое отклонение ±10%);
- Потребляемая мощность: 4 Вт;
- Максимальная частота срабатывания: до 5 циклов в секунду при минимальном времени отклика 0.05 с.
