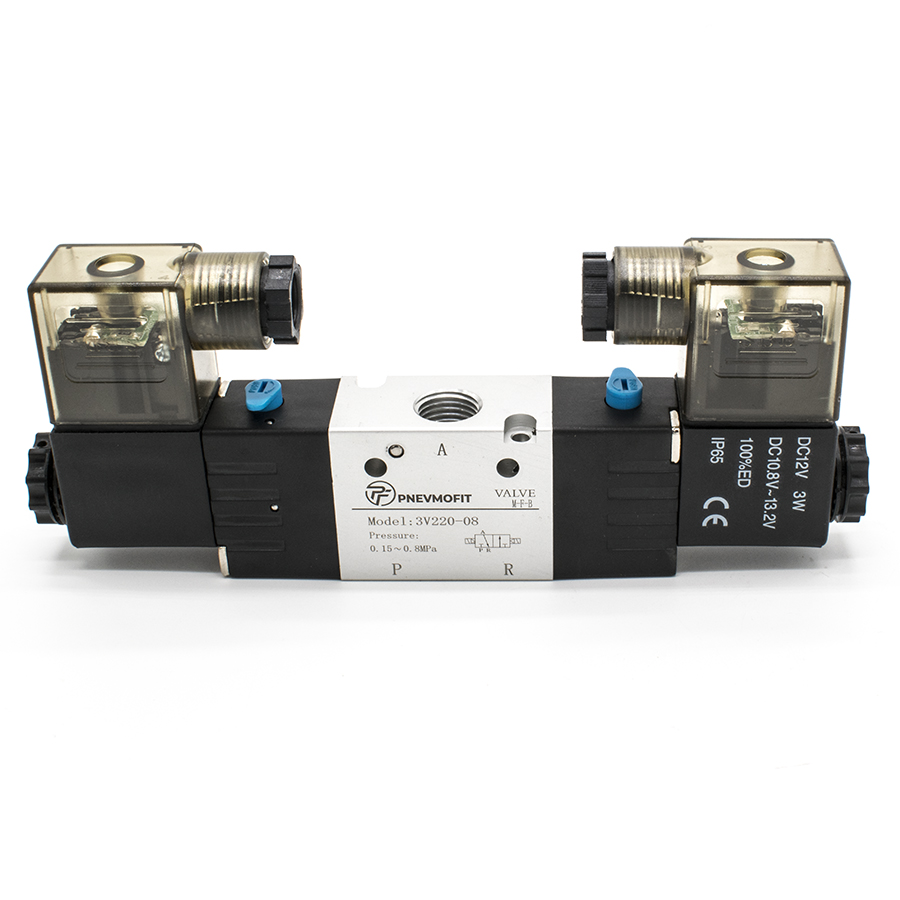

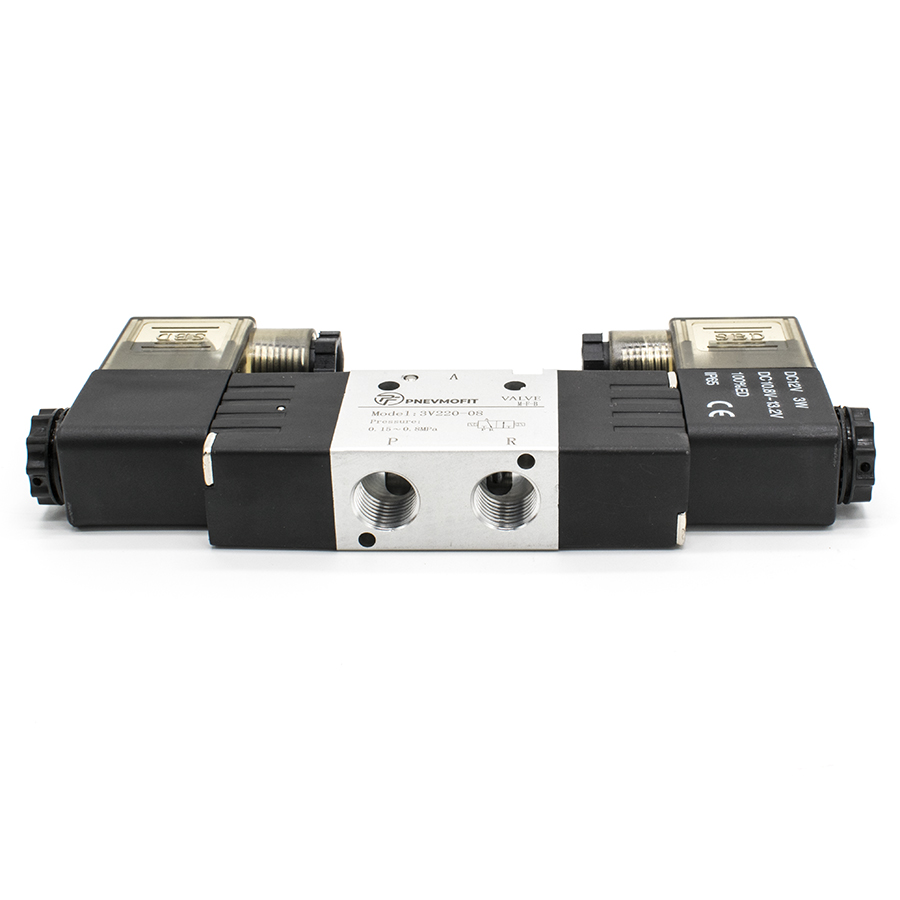

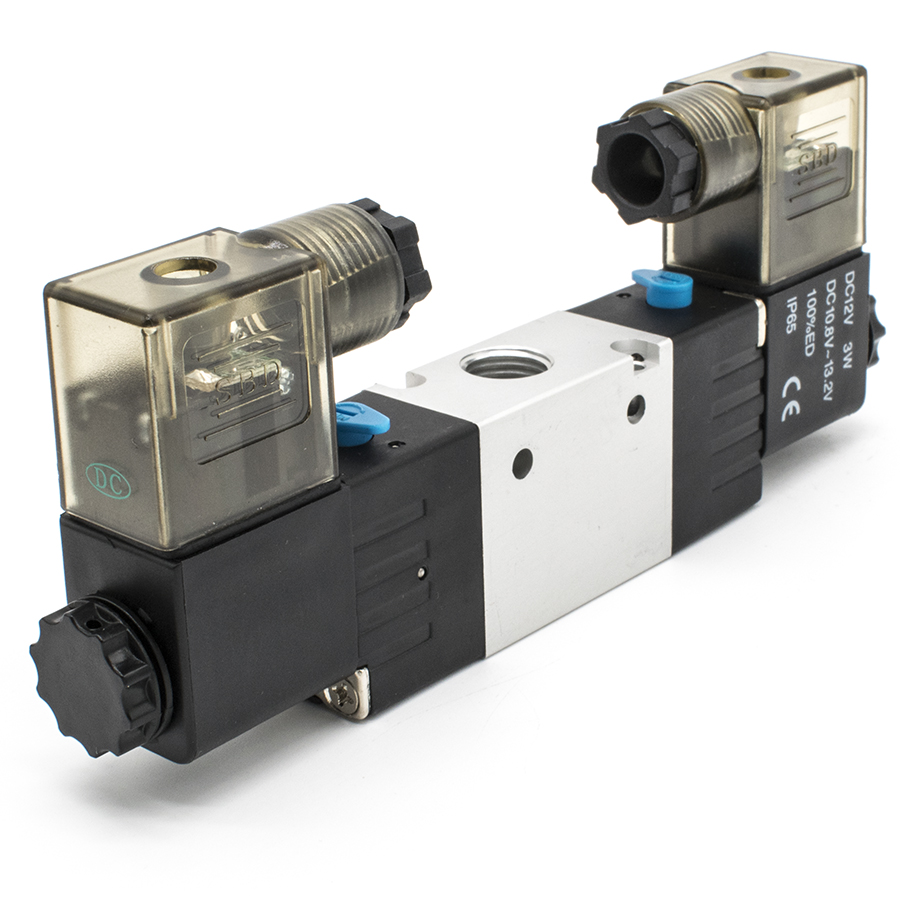

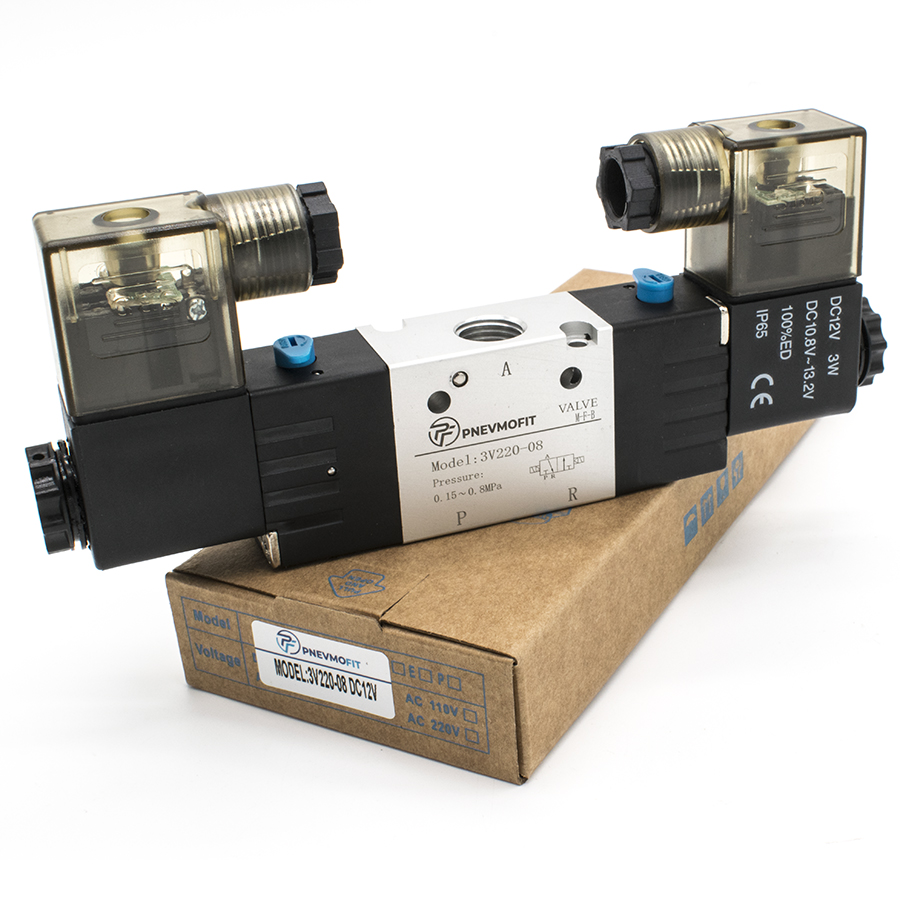

Техническое описание пневмораспределителя 3V220-08 DC12V
Пневматический распределитель серии 3V220-08 представляет собой трехлинейный двухпозиционный (3/2) электропневматический клапан бистабильного типа с двухсторонним электромагнитным управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция клапана выполнена по золотниковому типу с пилотным управлением, что обеспечивает высокую надежность и точность срабатывания при минимальном времени отклика.
Технические характеристики и эксплуатационные параметры:
- Тип управления: Двухстороннее электромагнитное (бистабильное), обеспечивающее сохранение позиции при снятии напряжения.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм согласно ГОСТ 17433-80.
- Материал корпуса: Прецизионный алюминиевый сплав с антикоррозийным покрытием.
- Эффективная площадь сечения: 16 мм² (коэффициент пропускной способности Cv=0.89).
- Присоединительная резьба: G1/4" (вход/выход/выхлоп).
- Электрические параметры: Напряжение питания DC 12V, потребляемая мощность 3W, класс защиты IP65.
- Режим эксплуатации: Рабочее давление в диапазоне 0.15–0.8 МПа при температурном режиме от -20 до +70°C.
Изделие соответствует требованиям безопасности и техническим стандартам, регламентирующим производство пневматических приводов и устройств управления. При монтаже и эксплуатации необходимо соблюдать требования ГОСТ 12.2.101-84 по обеспечению герметичности соединений и защите от превышения номинального давления.
