Техническое описание пневмораспределителя 3V220-08 AC220V

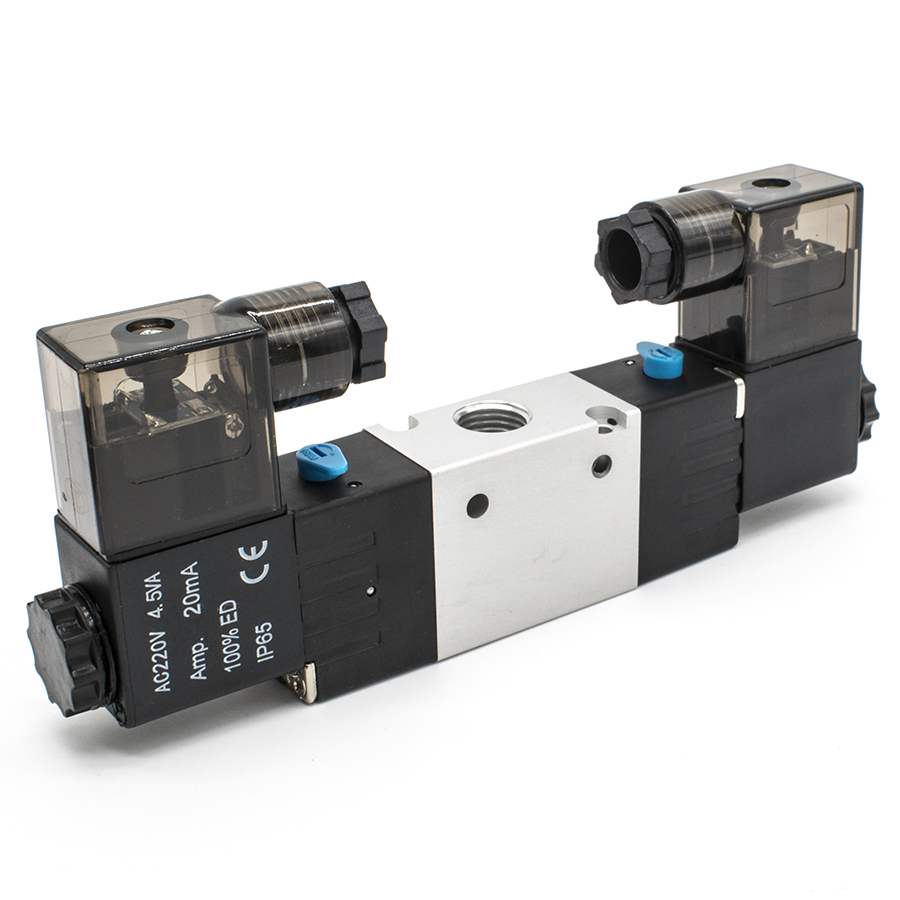

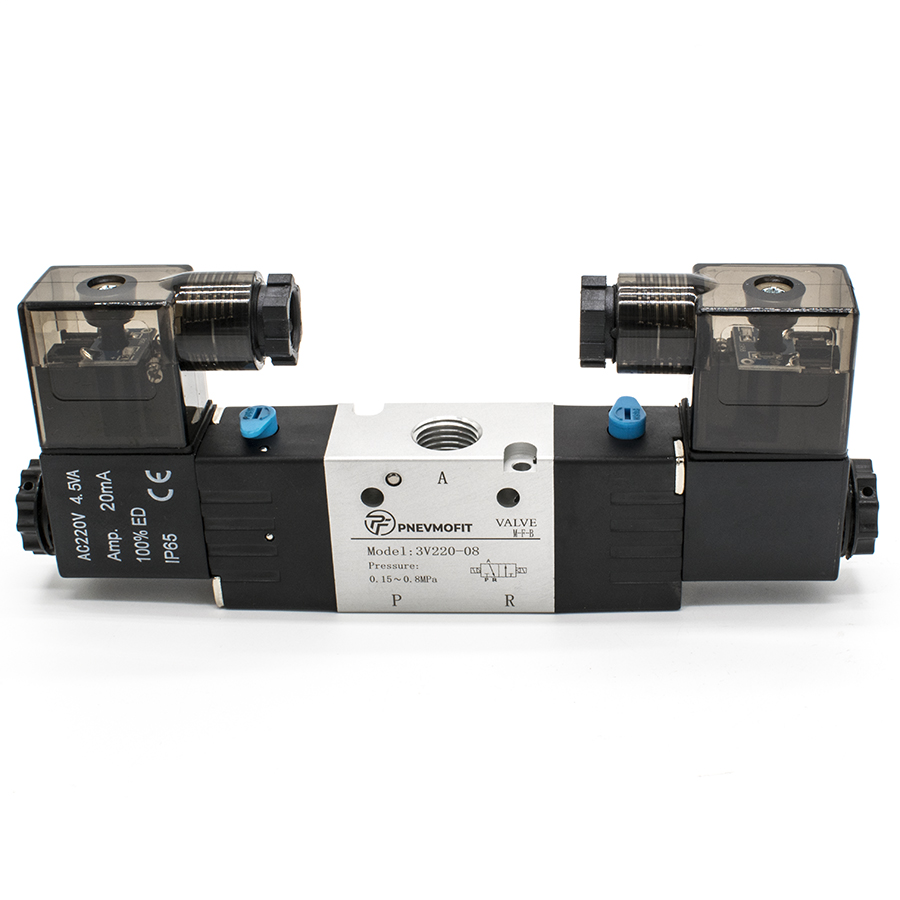

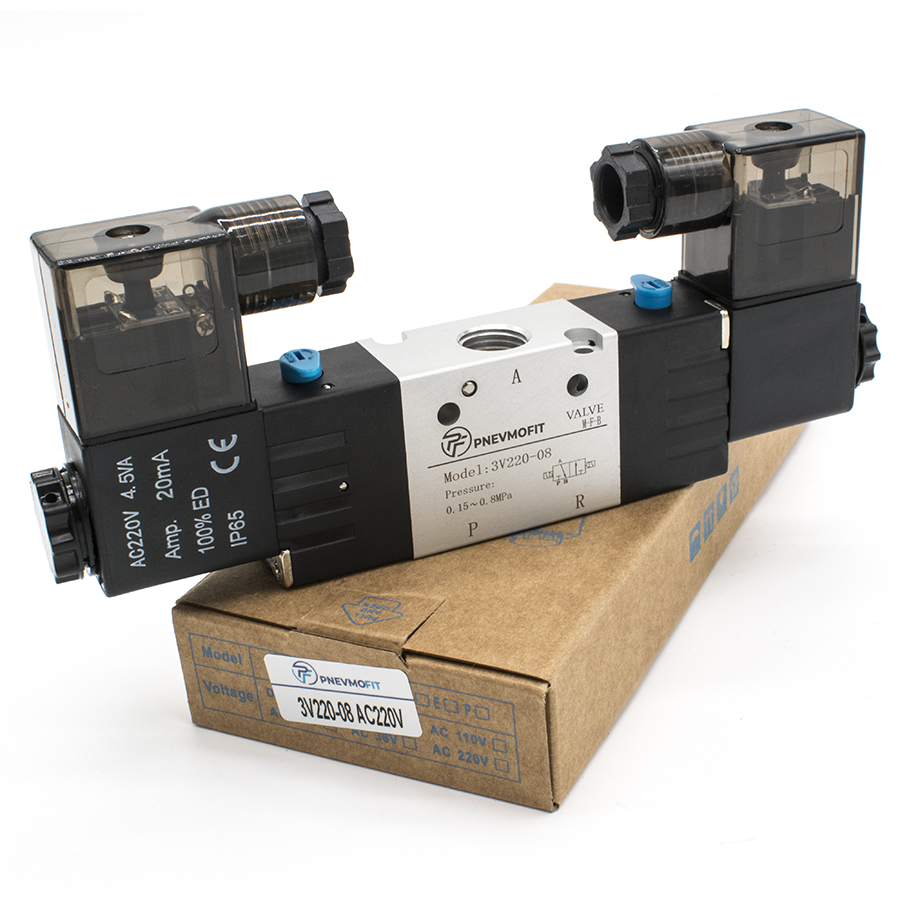

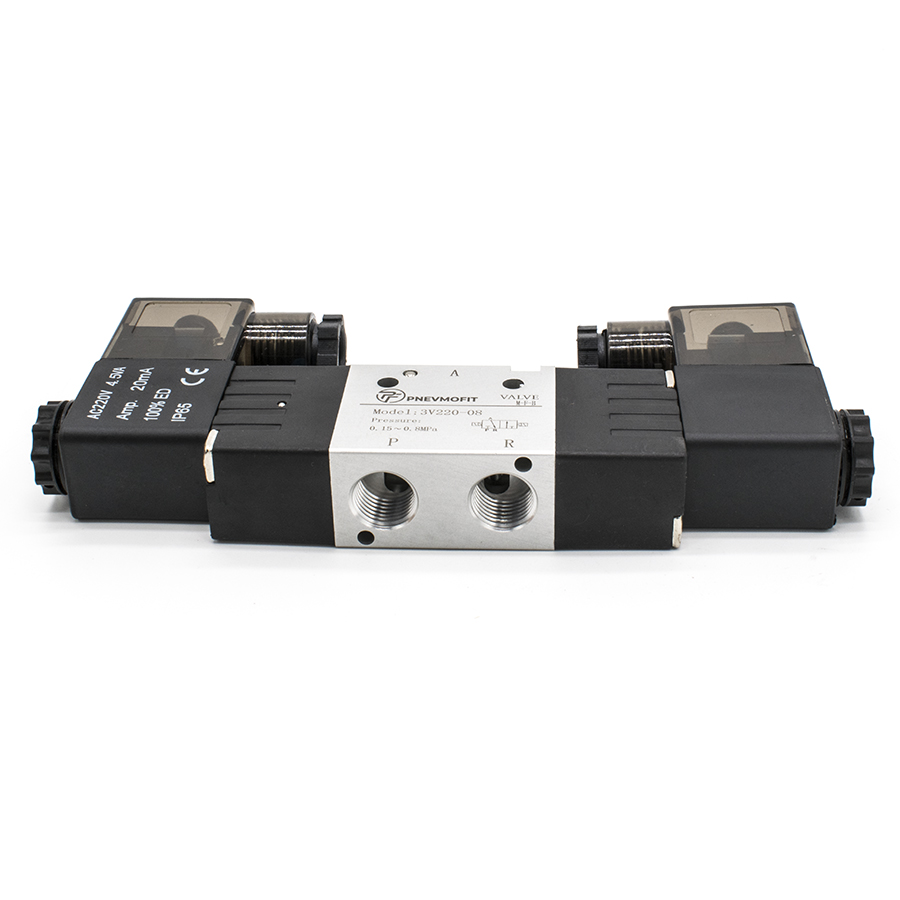

Пневмораспределитель серии 3V220-08 представляет собой трехлинейный двухпозиционный (3/2) бистабильный клапан с двухсторонним электромагнитным управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция выполнена в соответствии с требованиями ГОСТ 18460-91, что гарантирует надежность и стандартизацию присоединительных размеров.
Основные конструктивные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Золотниковый механизм: Прецизионная обработка сопрягаемых поверхностей минимизирует трение и утечки.
- Электромагнитный привод: Оснащен двумя катушками управления (бистабильная схема), что позволяет сохранять положение золотника при кратковременной подаче импульса.
Технические регламенты и эксплуатация:
Аппарат соответствует классу защиты IP65 по ГОСТ 14254-96, что допускает эксплуатацию в условиях воздействия пыли и водяных струй. Рабочая среда — подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм. При эксплуатации необходимо соблюдать температурный режим от -20 до +70°C и диапазон рабочего давления 0.15–0.8 МПа.
