Техническое описание пневмораспределителя 3V320-08 DC12V

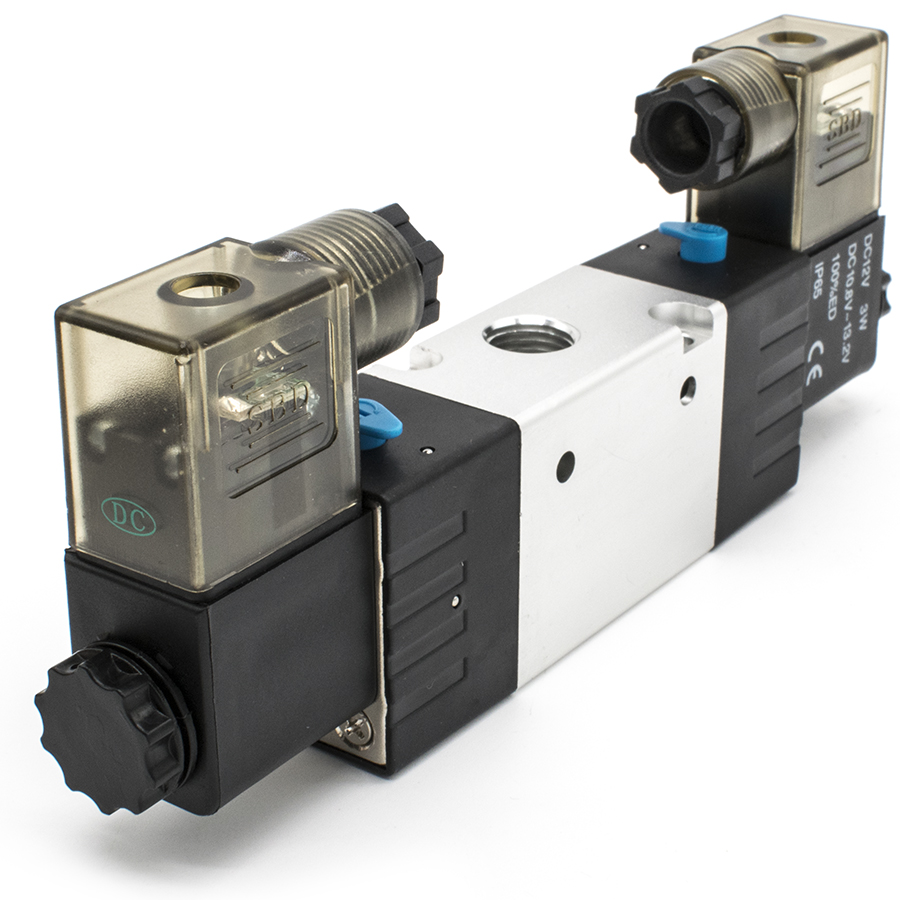

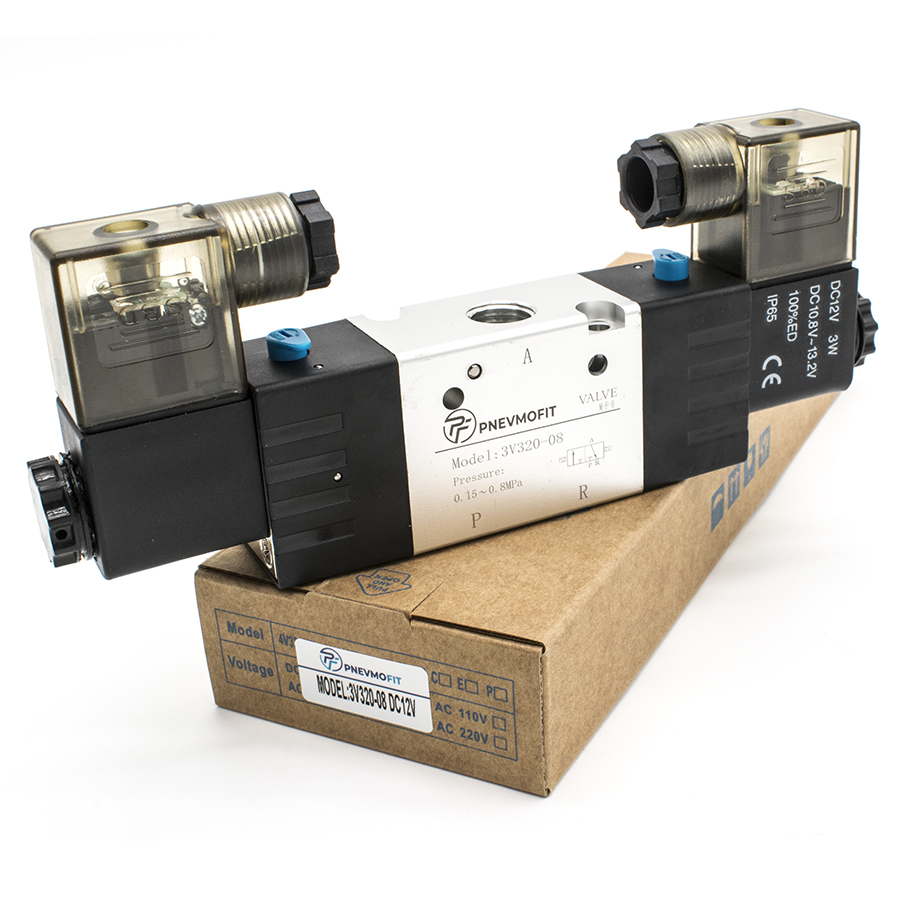

Пневмораспределитель серии 3V320-08 с двухсторонним электромагнитным управлением предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство выполнено по рабочей схеме 3/2 (трехлинейный двухпозиционный) и является бистабильным (импульсным), что обеспечивает сохранение текущего положения золотника при снятии управляющего сигнала.
Корпус изделия изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес конструкции. Распределитель оснащен двумя управляющими катушками с напряжением питания 12V DC. Степень защиты оболочки соответствует классу IP65, что гарантирует надежную работу в условиях запыленности и воздействия водяных струй. Эксплуатация устройства должна осуществляться в соответствии с требованиями ГОСТ 15150-69 в части климатического исполнения и ГОСТ 17433-80 по классу чистоты сжатого воздуха (не ниже 9-го класса).
Основные технические характеристики:
- Тип управления: электропневматическое (двухстороннее);
- Условный проход: эффективная площадь сечения 25 мм² (Cv=1.40);
- Присоединительная резьба: G1/4";
- Рабочее давление: от 0.15 до 0.8 МПа (максимальное кратковременное до 1.2 МПа);
- Температурный диапазон: от -20°C до +70°C;
- Максимальная частота срабатывания: 5 циклов в секунду.
Изделие соответствует нормам безопасности и техническим регламентам, предъявляемым к пневматическому оборудованию общего назначения.
