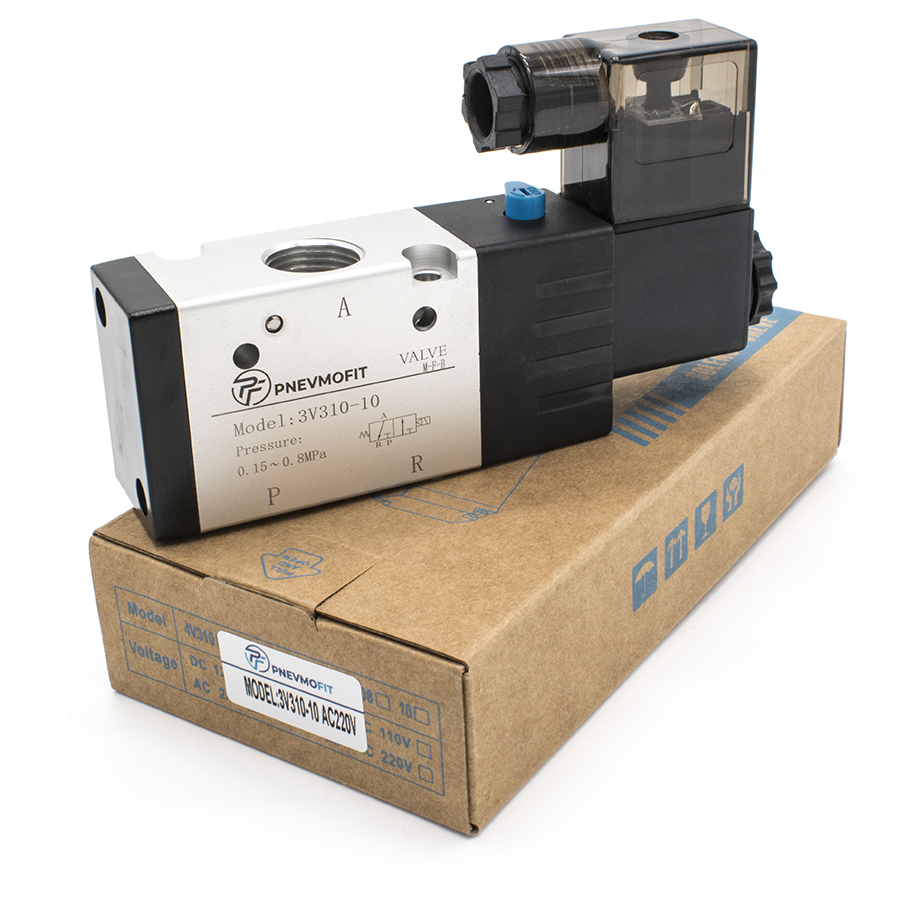

Техническое описание пневмораспределителя 3V310-10 AC220V
Пневмораспределитель серии 3V310-10 представляет собой трехлинейный двухпозиционный (3/2) моностабильный клапан с односторонним электропневматическим управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Проектирование и эксплуатационные характеристики изделия соответствуют требованиям ГОСТ 31065-2002.
Конструктивные особенности и принцип работы

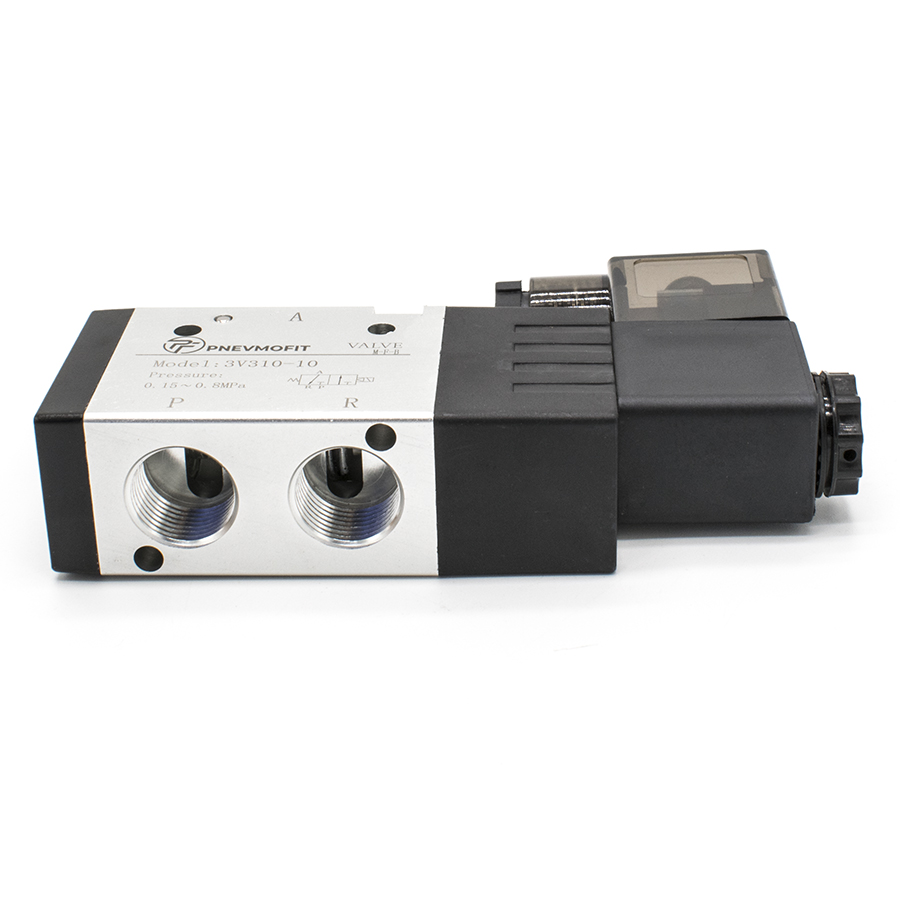

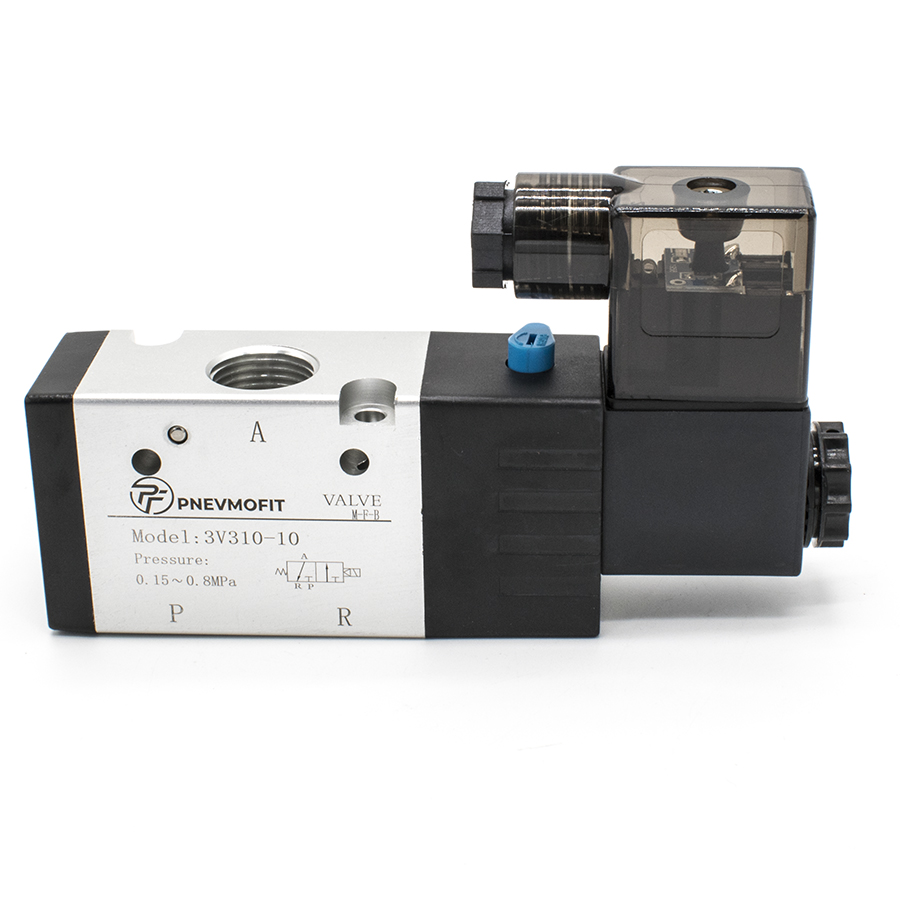

Корпус распределителя выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малую инерционность подвижных элементов. Клапан относится к типу нормально закрытых (NC). Переключение осуществляется подачей электрического сигнала на электромагнитную катушку (AC220V), что приводит к перемещению золотника. Возврат в исходное состояние происходит за счет воздействия пневматической пружины.
Технические характеристики:
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
- Давление: Рабочий диапазон составляет 0.15–0.8 МПа, максимальное выдерживаемое давление — 1.2 МПа.
- Пропускная способность: Эффективная площадь сечения 30 мм² (коэффициент пропускной способности CV=1.68).
- Температурный режим: Эксплуатация допускается в диапазоне от -20 до +70°C.
- Электрические параметры: Напряжение питания 220В переменного тока с допустимым колебанием ±10%; потребляемая мощность 4.5VA.
- Динамические показатели: Максимальная частота срабатывания — 5 циклов в секунду; минимальное время срабатывания — 0.05 сек.
- Защита: Степень защиты оболочки соответствует классу IP65, что гарантирует пыленепроницаемость и защиту от струй воды.
Монтаж и присоединение
Присоединительные порты (вход/выход) и отверстие выпуска имеют резьбовое соединение G3/8". Монтаж должен производиться с учетом направления потока, указанного на корпусе устройства.
