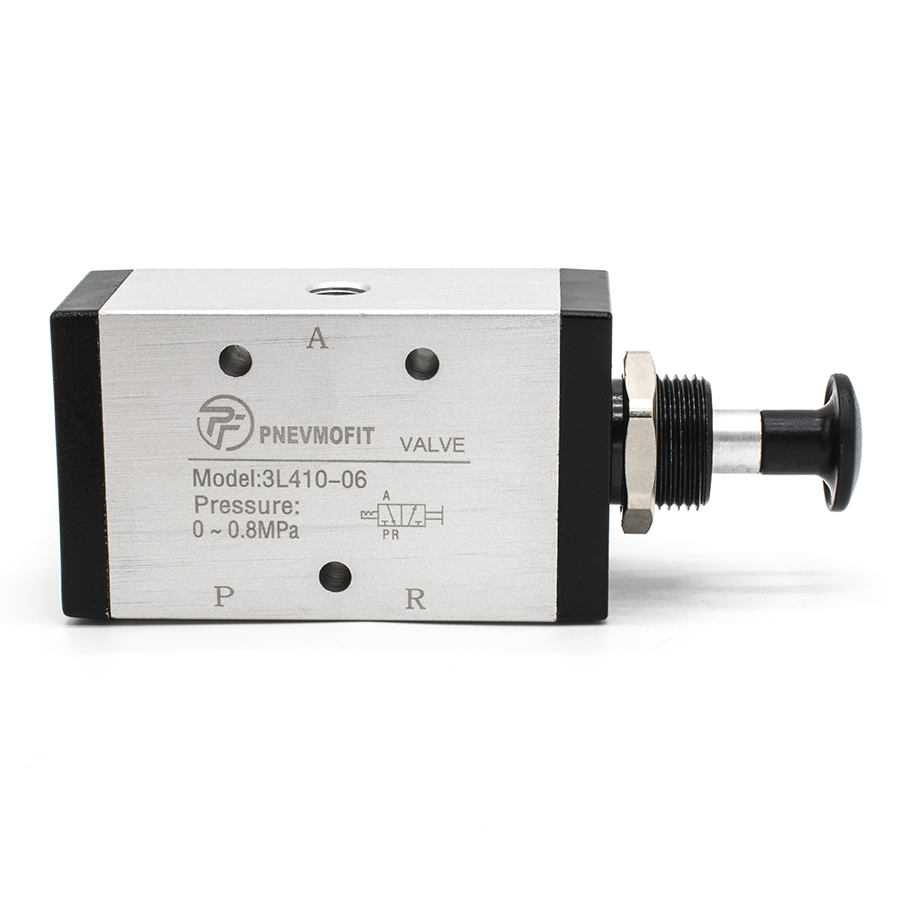

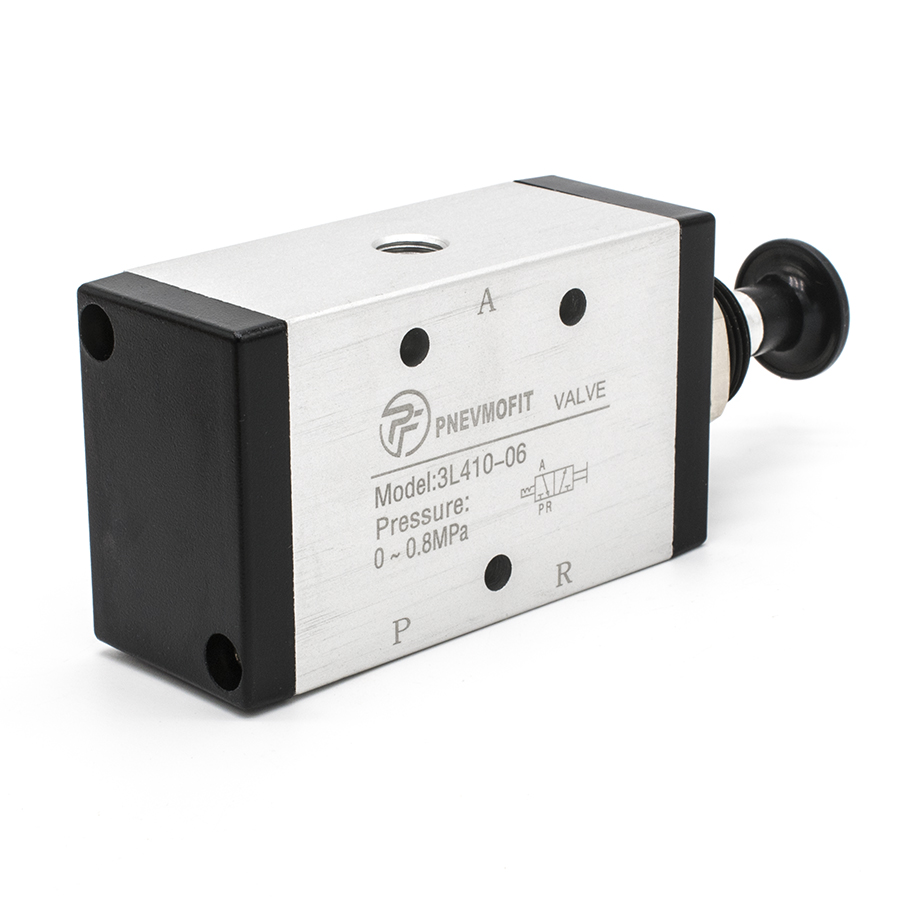

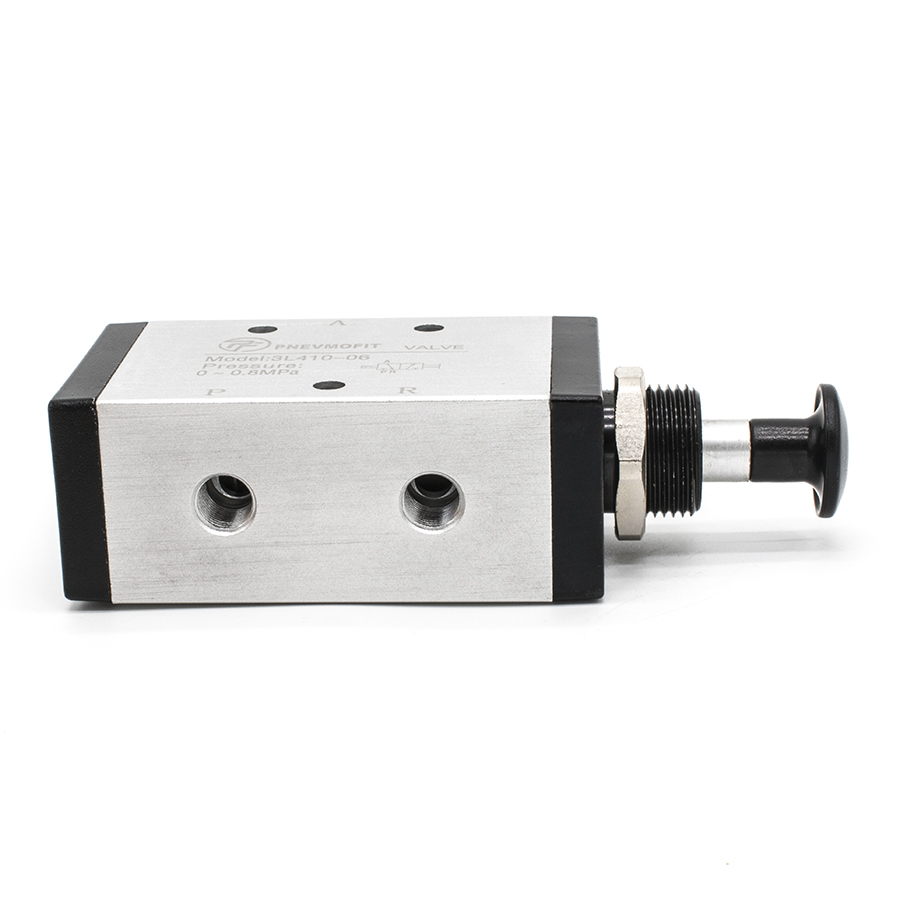

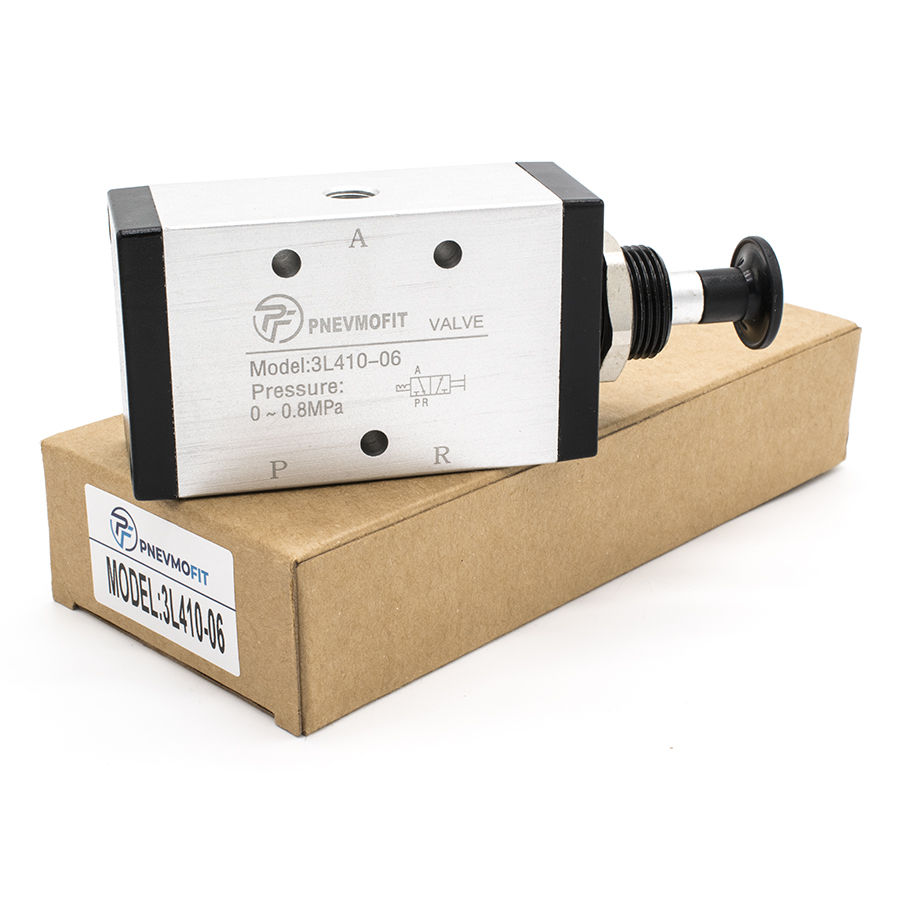

Техническое описание пневмораспределителя 3L410-06
Пневматический распределитель серии 3L модель 410-06 представляет собой устройство направляющего контроля, предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные особенности и принцип работы
Распределитель выполнен по схеме 3/2 (трехлинейный двухпозиционный) и является бистабильным устройством с ручным управлением прямого действия. Переключение рабочих позиций осуществляется посредством перемещения золотника, что обеспечивает надежную коммутацию каналов. Корпус изделия изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес конструкции.
Технические характеристики:
- Тип управления: ручное, прямого действия;
- Рабочая среда: сжатый воздух, очищенный не грубее 40 мкм (согласно ГОСТ 17433-80);
- Диапазон рабочего давления: от 0 до 0.8 МПа (0-8 Бар);
- Температурный диапазон эксплуатации: от -20 °C до +70 °C;
- Присоединительная резьба: G1/8";
- Материал уплотнений: NBR (нитрильный каучук).
Изделие обеспечивает высокую герметичность и стабильность работы при соблюдении номинальных параметров эксплуатации.
