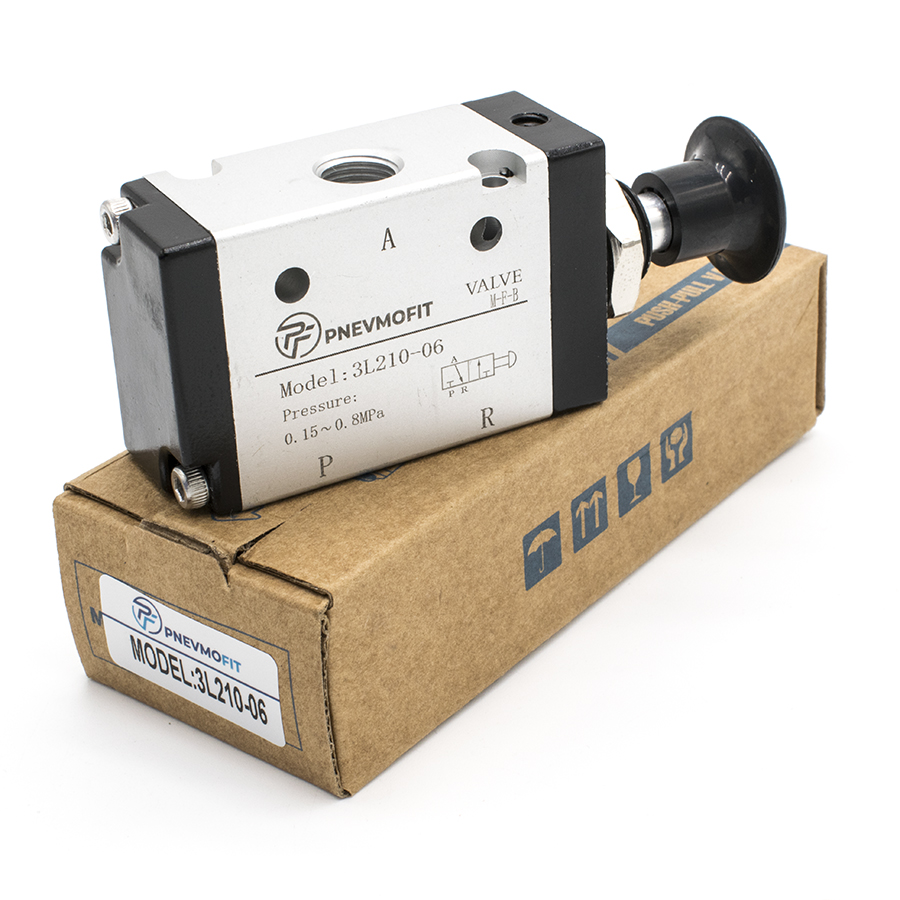

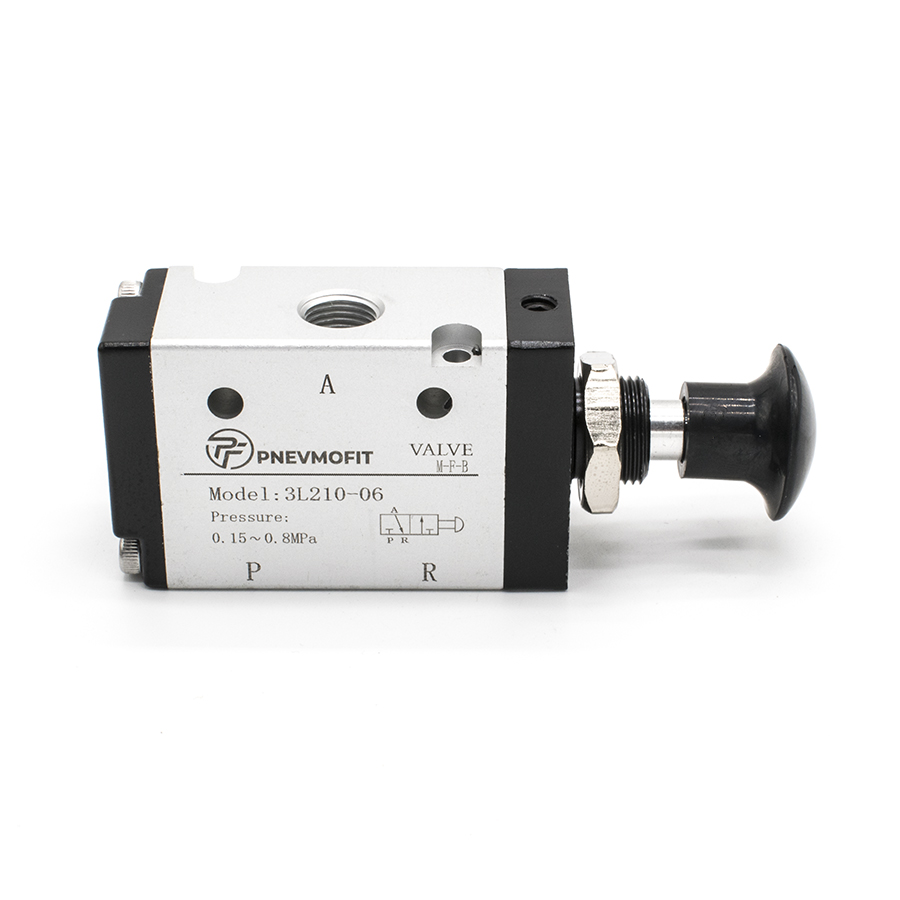

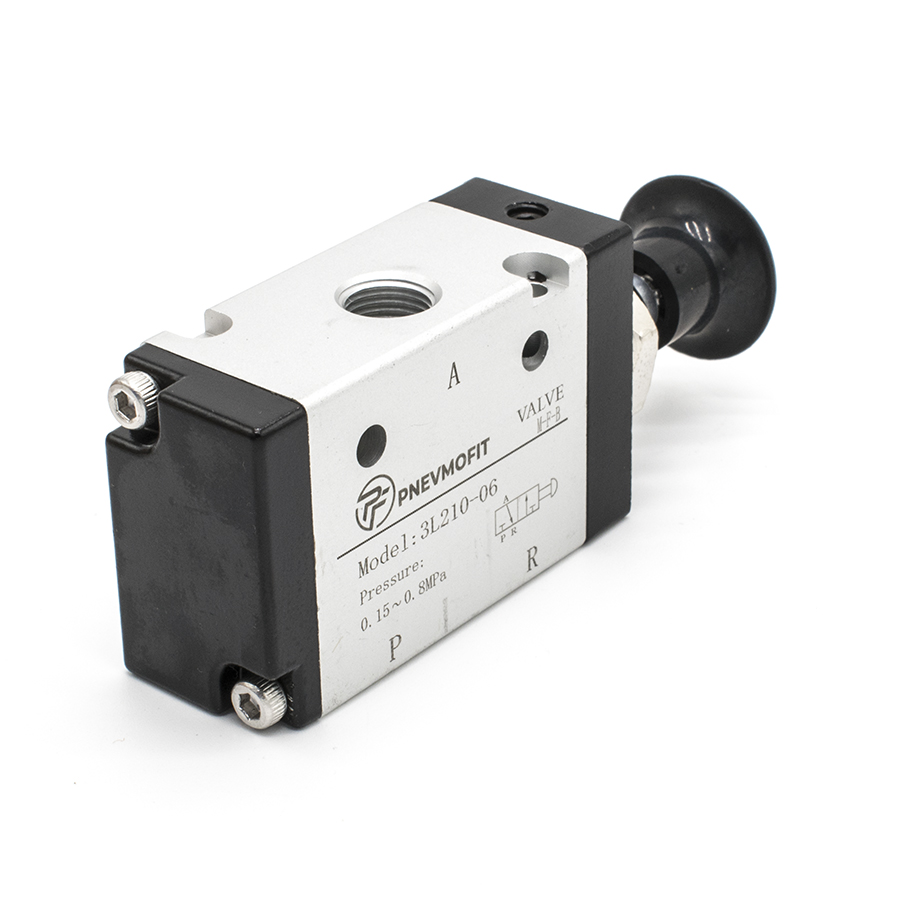

Техническое описание пневмораспределителя 3L210-06
Пневматический распределитель серии 3L210-06 представляет собой устройство золотникового типа с ручным управлением прямого действия, предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Данный компонент соответствует требованиям ГОСТ 18460-91 в части общих технических запросов к пневматическим приводам и устройствам.
Конструктивные и эксплуатационные особенности:
- Тип распределителя: 3-линейный, 2-позиционный (3/2), бистабильный, что обеспечивает фиксацию рабочего положения золотника.
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малую инерционность.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм согласно ГОСТ 17433-80.
- Герметичность: Обеспечивается за счет прецизионной обработки сопрягаемых поверхностей и применения эластомерных уплотнений.
Технические характеристики:
- Присоединительная резьба (вход/выход/выпуск): G1/8";
- Диапазон рабочего давления: 0 – 0.8 МПа (0 – 8 Бар);
- Температурный режим эксплуатации: от -20 °C до +70 °C;
- Тип управления: ручной рычаг прямого действия.
