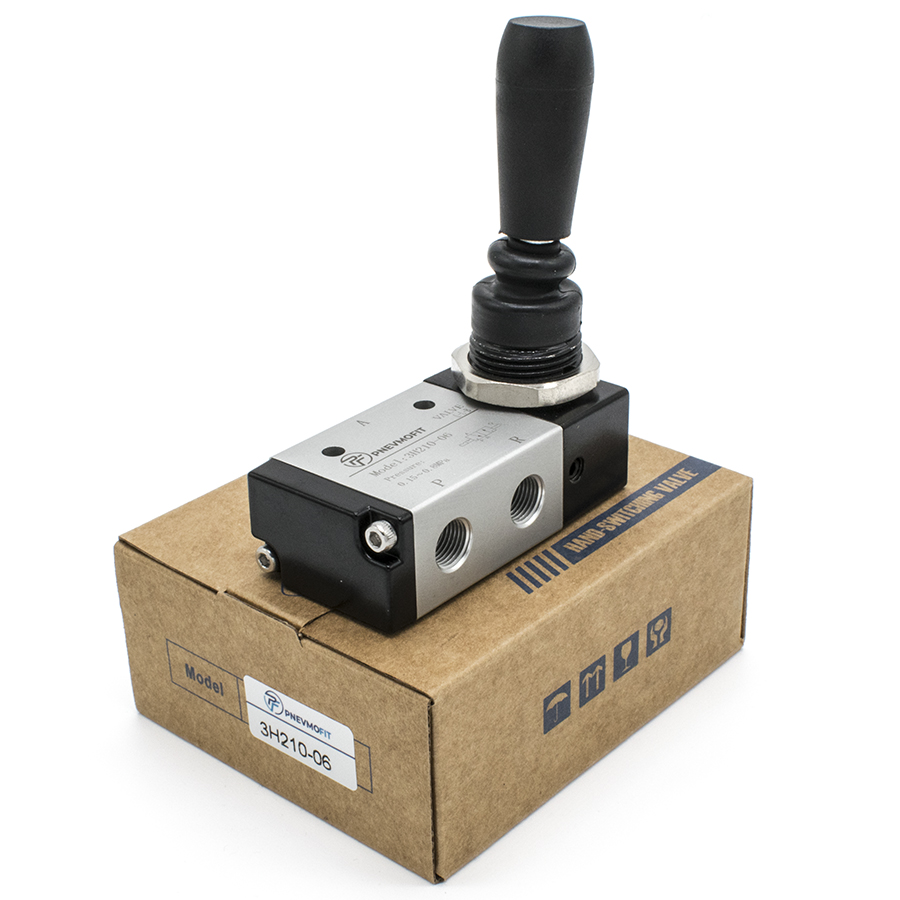

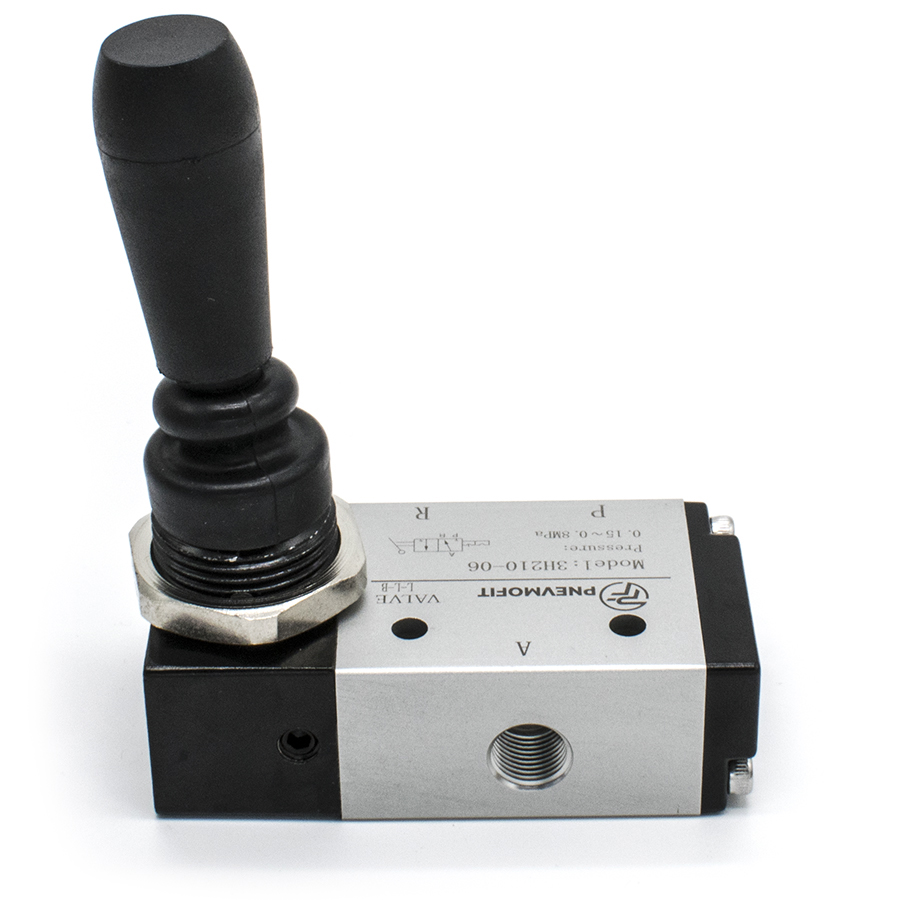

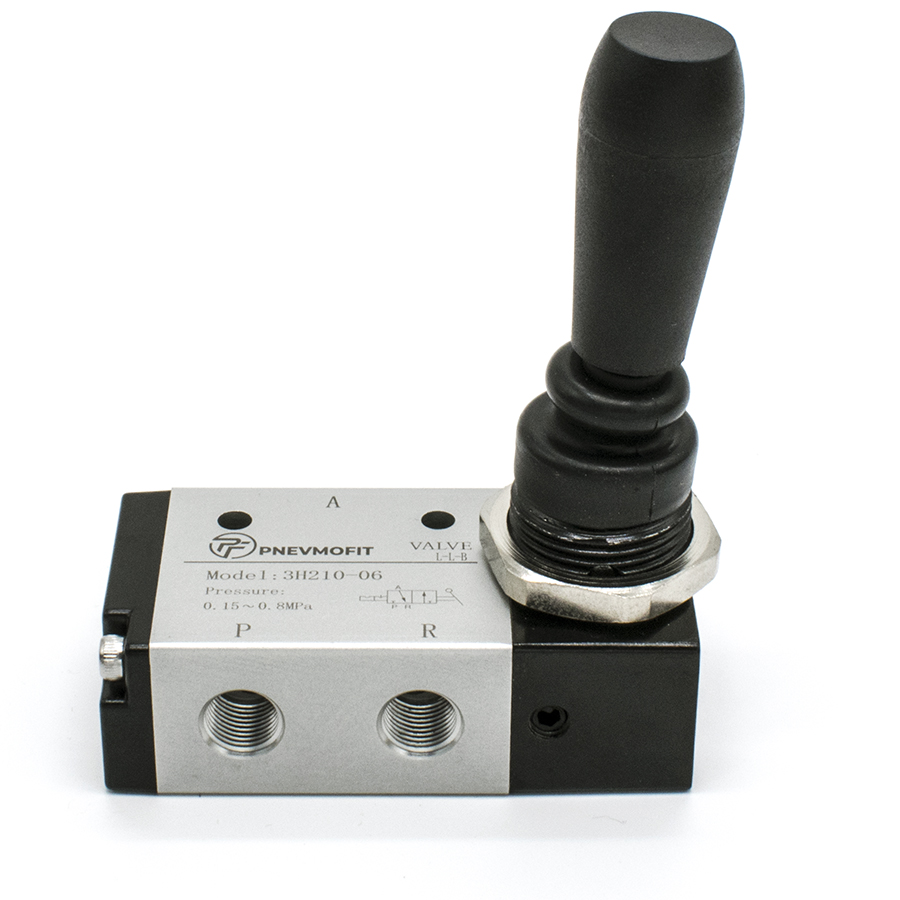

Техническое описание пневмораспределителя 3H210-06
Пневматический распределитель серии 3H210-06 представляет собой устройство направляющего гидропневмоконтроля с ручным управлением прямого действия. Данный компонент предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Изделие соответствует требованиям ГОСТ 18460-91, что гарантирует надежность эксплуатации в регламентированных режимах.
Конструктивные и эксплуатационные особенности:
- Тип конструкции: Трехлинейный двухпозиционный (3/2) распределитель золотникового типа с механической фиксацией положения тумблера.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес устройства.
- Механизм управления: Ручной рычажный привод прямого действия, обеспечивающий четкое переключение рабочих каналов без необходимости использования пилотного давления.
- Требования к рабочей среде: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм. Допускается работа как с использованием распыленного масла, так и без него.
- Герметичность: Запорно-регулирующий элемент обеспечивает минимальные утечки в соответствии с классом герметичности по ГОСТ 18460-91.
Технические характеристики:
- Рабочее давление: 0.15 – 0.8 МПа (1.5 – 8 Бар).
- Условный проход (эффективная площадь сечения): 12 мм² (коэффициент пропускной способности Cv=0.67).
- Присоединительная резьба (вход/выход/выхлоп): G1/8".
- Диапазон рабочих температур: от -20 °C до +70 °C.
