Техническое описание пневмораспределителя 3R110-06

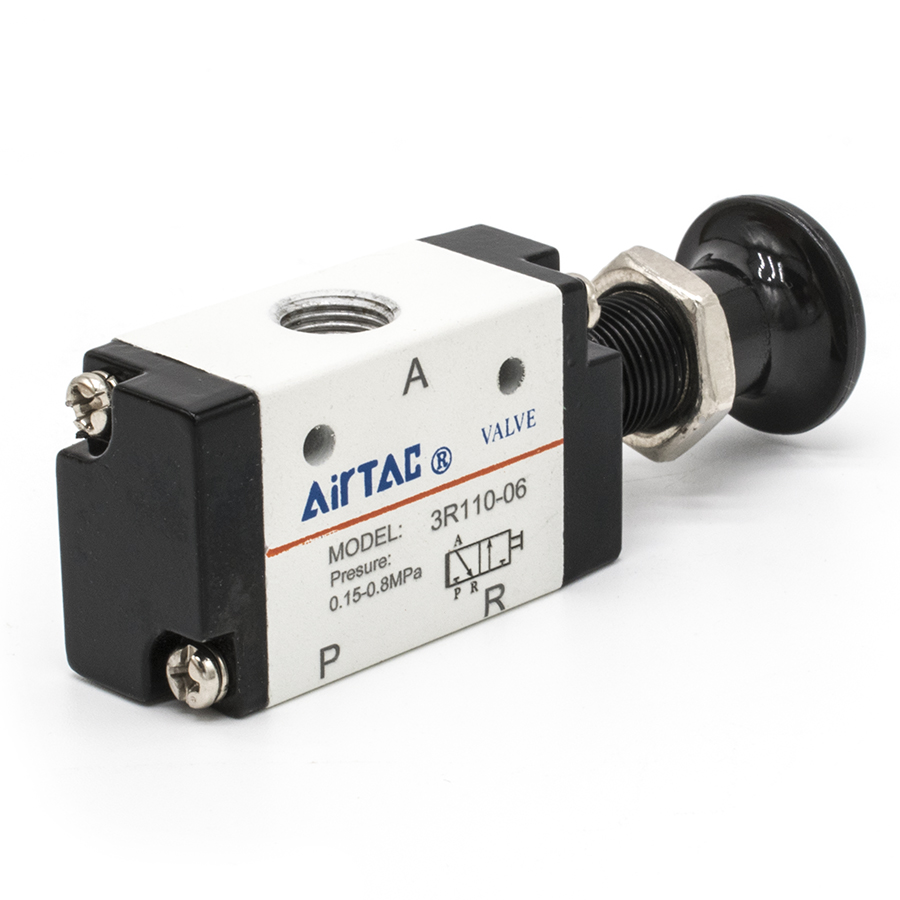

Пневматический распределитель серии 3R110-06 производства AIRTAC представляет собой устройство прямого действия с ручным управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Изделие соответствует требованиям ГОСТ 31061-2011 (МЭК 60034-1:2010), что гарантирует надежность и безопасность эксплуатации в регламентированных режимах.
Конструктивные особенности и принцип работы
Распределитель выполнен по функциональной схеме 3/2 (трехлинейный двухпозиционный) и имеет нормально открытое (NO) исходное состояние. Корпус изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес устройства. Механическое управление осуществляется посредством рычага, воздействующего непосредственно на золотниковый механизм.
Технические параметры:
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм согласно ГОСТ 17433-80.
- Давление: Стабильная работа в диапазоне от 0 до 0.8 МПа (8 Бар).
- Температурный режим: Эксплуатация при температуре окружающей среды и рабочей среды от -20 °C до +70 °C.

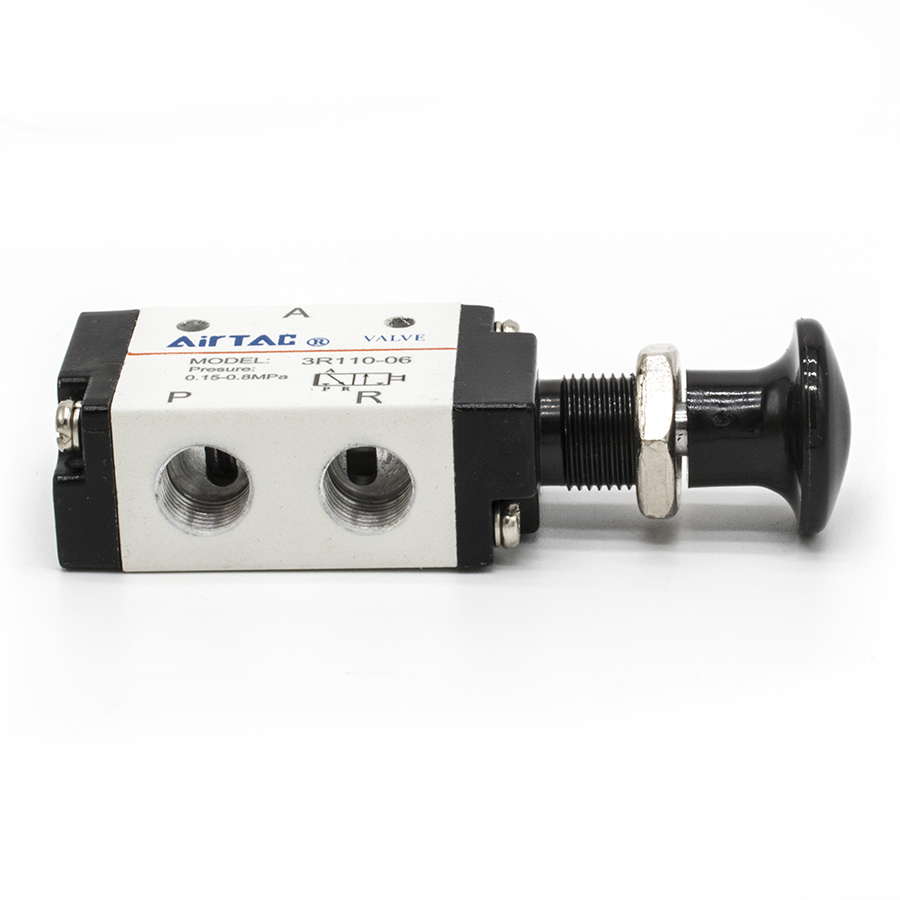

- Присоединительная резьба: Входные и выходные порты G1/8", обеспечивающие герметичное соединение с пневмолиниями.
Устройство характеризуется высокой циклической долговечностью и не требует дополнительной смазки при условии соблюдения чистоты подаваемого воздуха.
