Техническое описание монтажной плиты VF3000M-5F

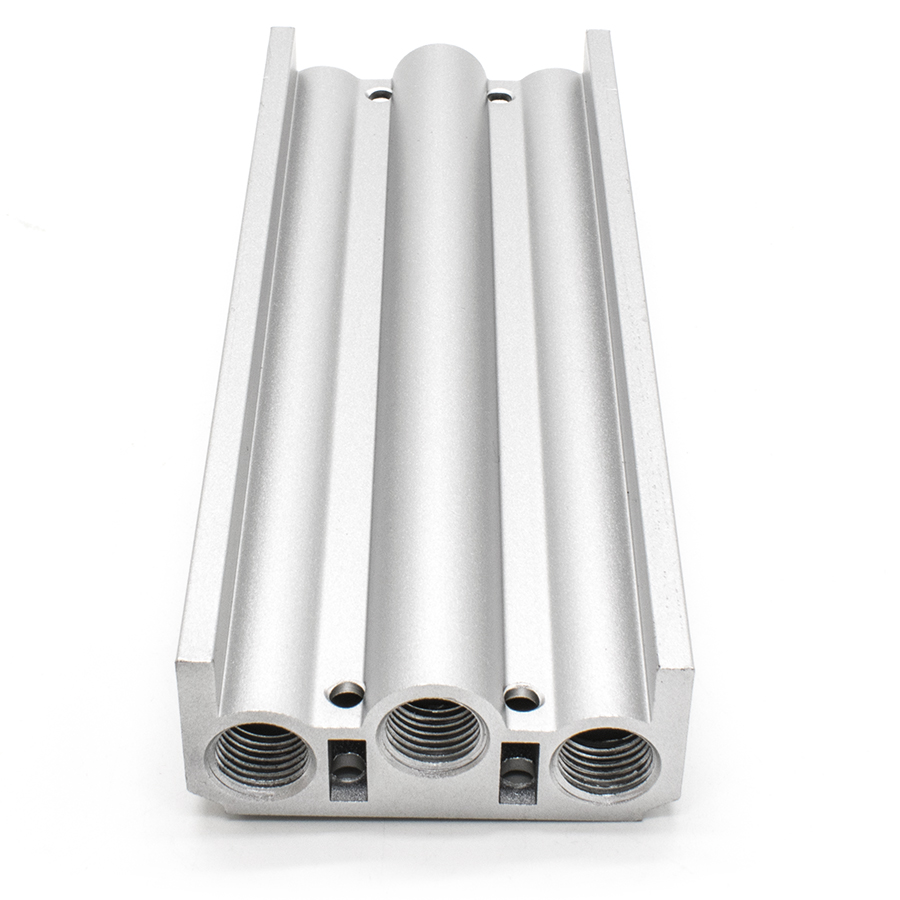

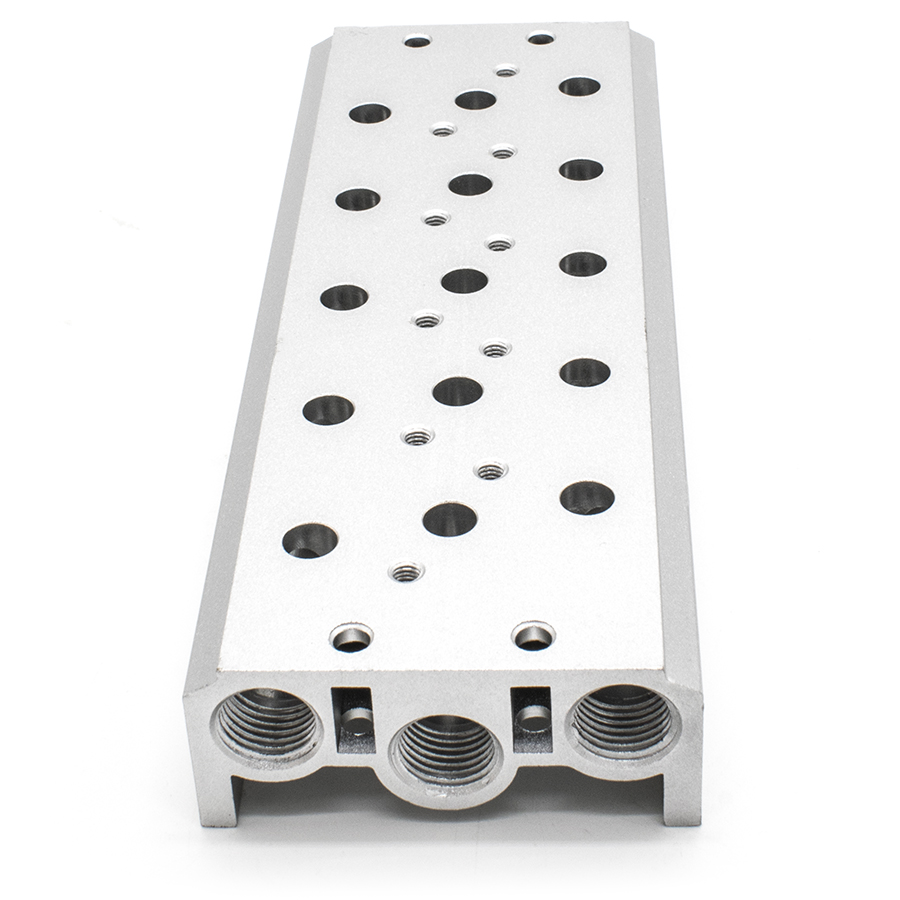

Монтажная плита серии VF3000M-5F представляет собой специализированный коллекторный блок, предназначенный для группового монтажа пневматических распределителей серии VF3000. Изделие обеспечивает централизованную подачу сжатого воздуха к исполнительным механизмам и эффективный отвод выхлопа, что оптимизирует компоновку пневматической системы и сокращает количество необходимых фитингов и трубопроводов.
Конструктивные особенности и эксплуатационные параметры:
- Количество посадочных мест: 5 станций для установки пневмораспределителей.
- Материал корпуса: Высокопрочный алюминиевый сплав с антикоррозийным покрытием, обеспечивающий долговечность и стабильность геометрии при воздействии вибрационных нагрузок.
- Тип монтажа: Групповой (пневмоостров), позволяющий минимизировать габариты пневматического шкафа.
- Соответствие стандартам: Изделие изготовлено и испытано с учетом требований ГОСТ 15150-69 (исполнение по климатическим условиям) и ГОСТ 18460-91 (общие технические требования к пневмоприводам).
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм) с содержанием масла или без него.
Данная плита обеспечивает высокую герметичность соединений и низкое пневматическое сопротивление в магистралях питания и выхлопа, что критически важно для поддержания номинальных расходных характеристик распределительной аппаратуры.
