Техническое описание монтажной плиты VF3000M-6F

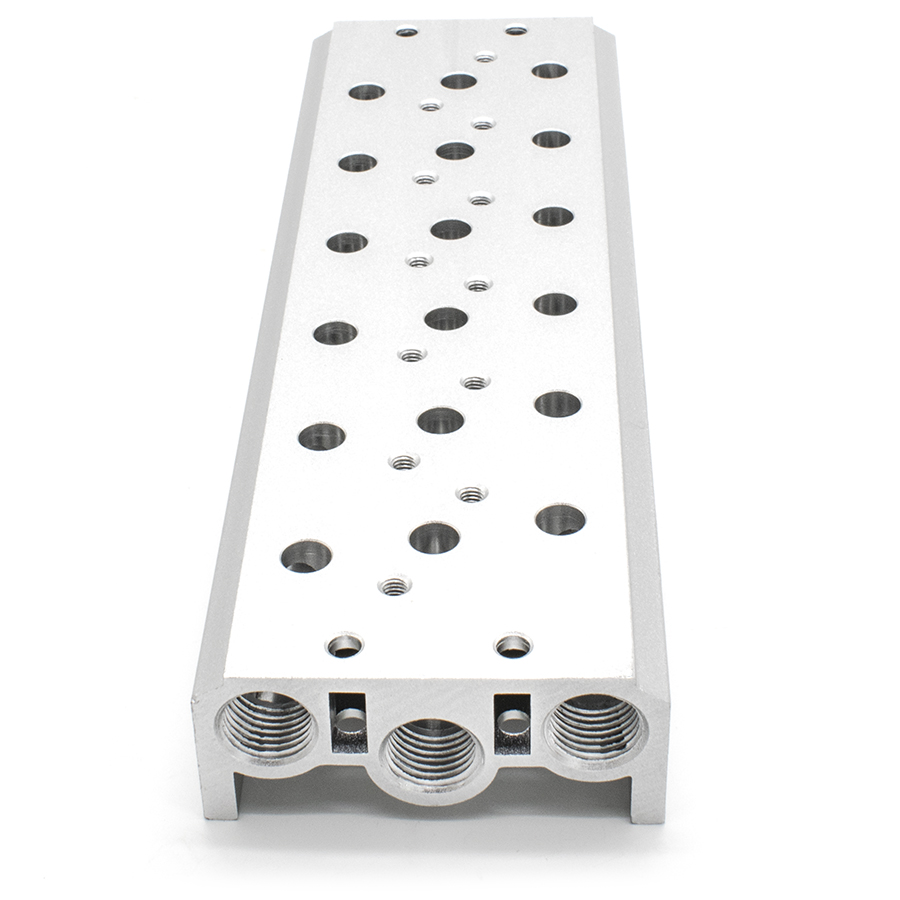

Многостанционная монтажная плита серии VF3000M-6F предназначена для группового монтажа пневматических распределителей серии VF3000. Изделие обеспечивает компактное размещение до 6 пневмораспределителей, объединяя линии питания (P) и выхлопа (R/S) в общие каналы, что оптимизирует пневматическую схему и снижает количество фитингов и трубок.

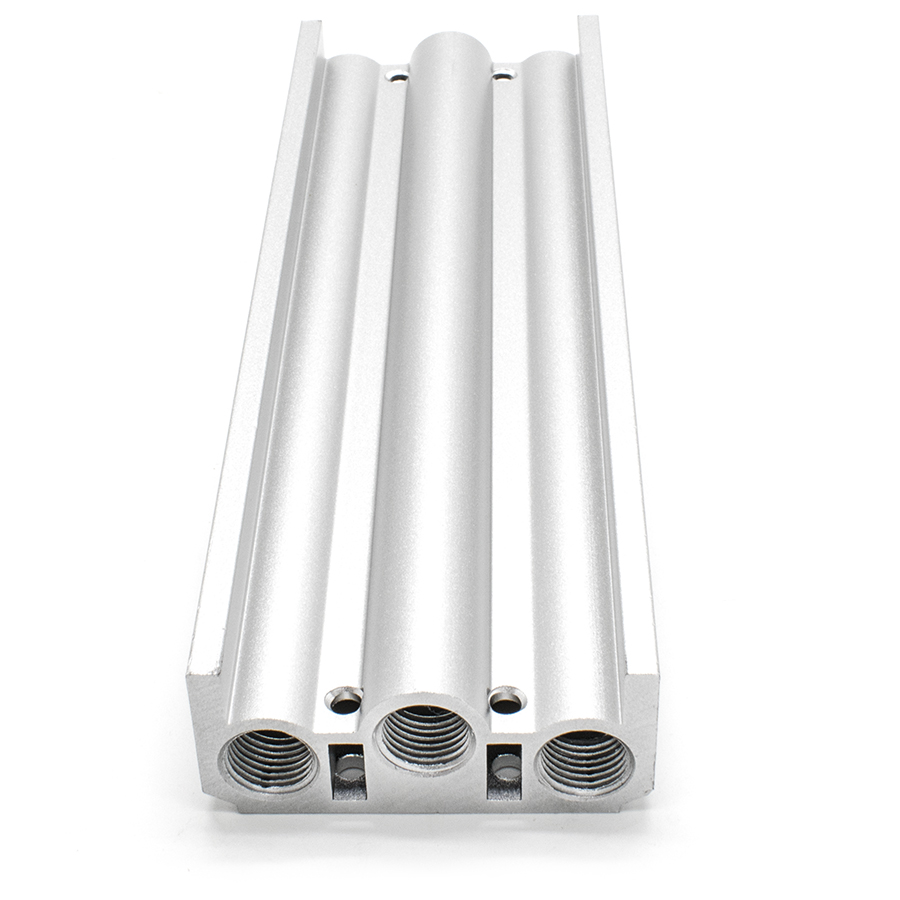

Конструкция выполнена из высококачественного алюминиевого сплава методом экструзии с последующей прецизионной механической обработкой посадочных мест. Технические параметры изделия соответствуют требованиям ГОСТ 15150-69 (исполнение УХЛ4) и ГОСТ 18460-91 в части общих технических требований к пневматическим приводам и устройствам.
Технические характеристики:
- Тип: Групповая монтажная плита (манифольд).
- Количество посадочных мест: 6.
- Совместимость: Пневмораспределители серии VF3000.
- Материал корпуса: Анодированный алюминий.
- Рабочая среда: Очищенный сжатый воздух (фильтрация не менее 40 мкм).
- Рабочее давление: до 1.0 МПа.
- Температурный диапазон: от -5°C до +60°C.
- Присоединительная резьба: Стандартная трубная цилиндрическая резьба по ГОСТ 6357-81.
В комплект поставки входят уплотнительные элементы и крепежные винты для фиксации распределителей на плите.
