Техническое описание монтажной плиты 300M-3F

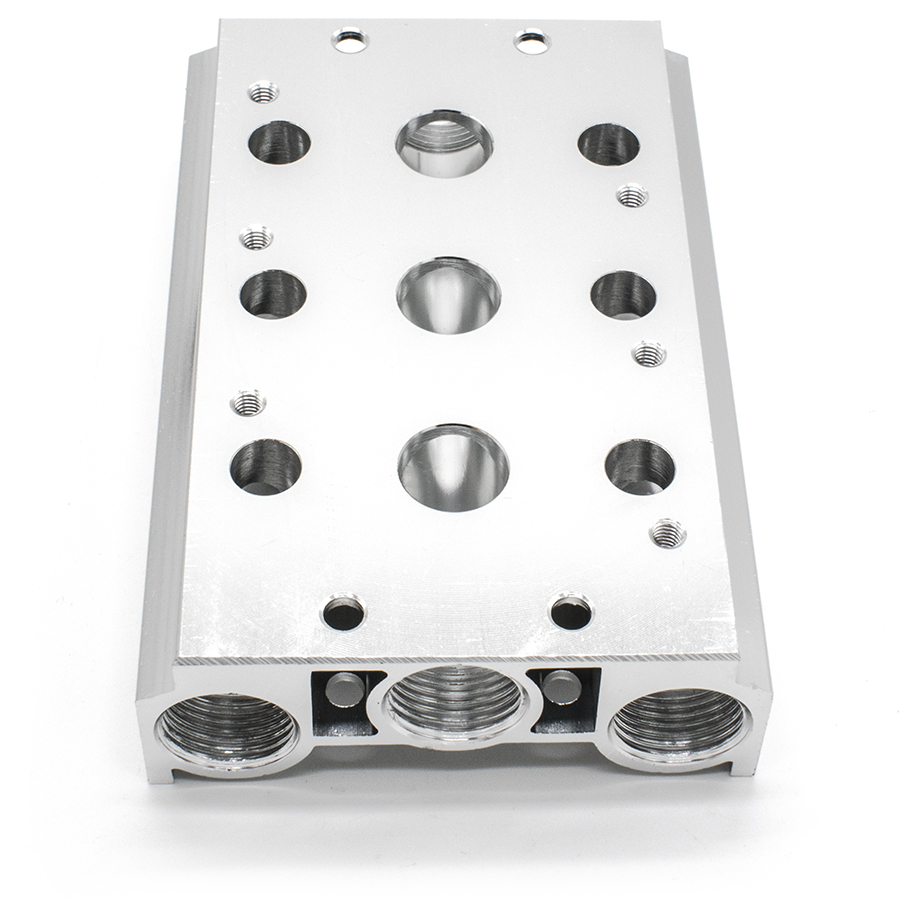

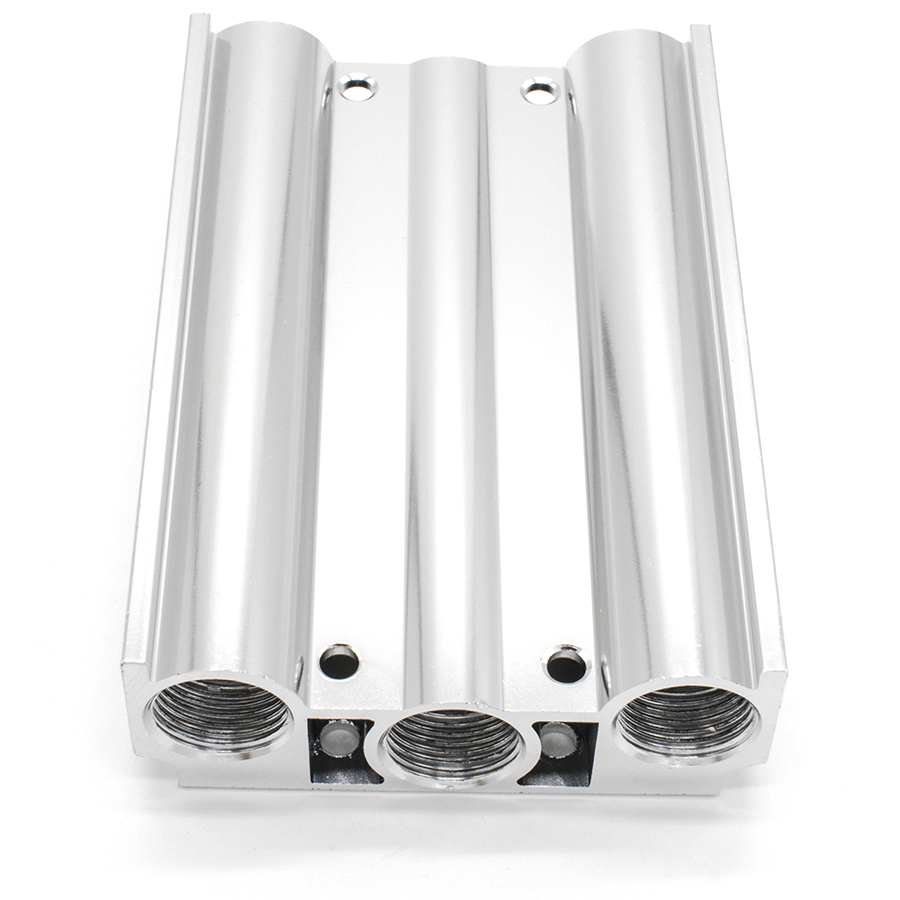

Монтажная плита серии 300M-3F представляет собой прецизионный блок коллекторного типа, предназначенный для группового монтажа пневматических распределителей 300-й серии с конфигурацией портов 5/2 и 5/3 (линейно-позиционных). Конструкция изделия обеспечивает компактное размещение пневматических компонентов и организацию общей линии питания и выхлопа, что существенно упрощает пневматическую обвязку системы.
Изделие изготовлено методом механической обработки из высокопрочного алюминиевого сплава с антикоррозийным покрытием, что гарантирует стабильность геометрических параметров при воздействии вибрационных нагрузок и перепадов давления. Проектирование и производство осуществляются с учетом требований ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), что обеспечивает совместимость с промышленными пневматическими системами.
Технические характеристики и особенности:
- Количество монтажных мест: 3 позиции для пневмораспределителей.
- Тип выхлопа: Объединенный (общий канал для сброса воздуха).
- Рабочая среда: Подготовленный сжатый воздух (фильтрация не менее 40 мкм).
- Материал корпуса: Анодированный алюминий.
- Соответствие стандартам: Изделие соответствует нормам ГОСТ 15150-69 в части климатического исполнения.
Комплектация:
- Монтажная плита — 1 шт.
- Винты крепления распределителей — 6 шт. (по 2 на каждое место).
- Комплект межкомпонентных уплотнений (плита-распределитель) — 3 шт.
