Техническое описание монтажной плиты 300M-15F

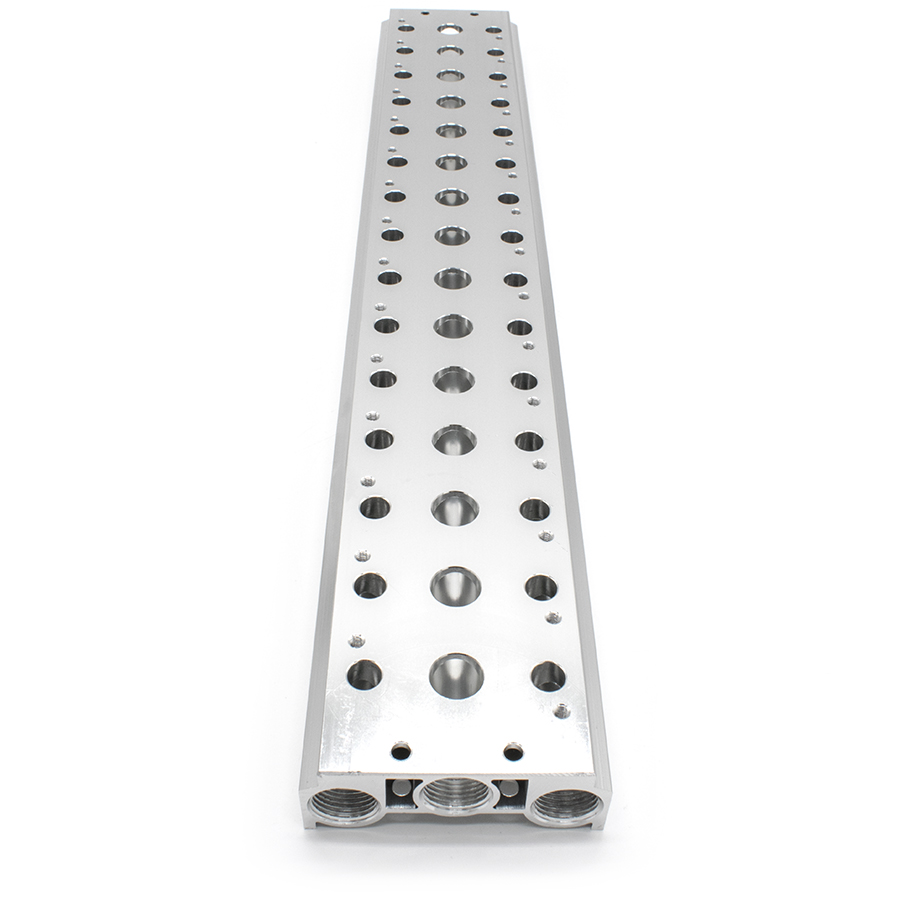

Многостанционная монтажная плита серии 300M-15F предназначена для группового монтажа пневматических распределителей 300-й серии (конфигурации 5/2 и 5/3). Данный блок обеспечивает компактное размещение до 15 пневмораспределителей, оптимизируя пневматические линии управления и упрощая техническое обслуживание системы.
Конструктивные особенности и функционал

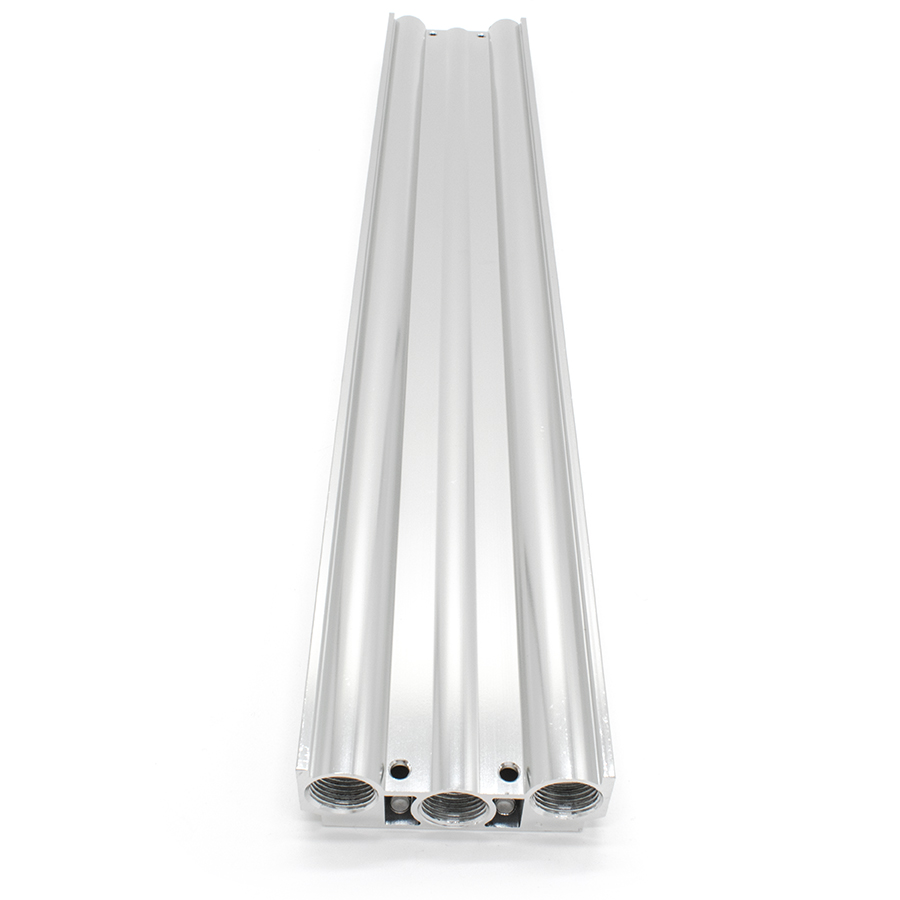

Плита выполнена из высокопрочного алюминиевого сплава с антикоррозийным покрытием, что гарантирует длительный срок эксплуатации в промышленных условиях. Конструкция предусматривает общие каналы питания (P) и выхлопа (R, S), что значительно сокращает количество фитингов и трубок. Соединения соответствуют требованиям ГОСТ 15150-69 в части климатического исполнения и категории размещения.
Технические характеристики:
- Количество монтажных мест: 15
- Совместимость: Пневмораспределители серии 4V300 (5/2, 5/3)
- Тип монтажа: Коллекторный, с общим выхлопом
- Материал корпуса: Анодированный алюминий
- Соответствие стандартам: Изготовлено с учетом норм ГОСТ 12.2.101-84 (Пневмоприводы. Общие требования безопасности к конструкции)
Комплектация поставки:
- Монтажная плита — 1 шт.
- Винты крепления распределителей — 30 шт.
- Комплект уплотнительных прокладок (плита-распределитель) — 15 шт.
