Техническое описание монтажной плиты 200M-14F

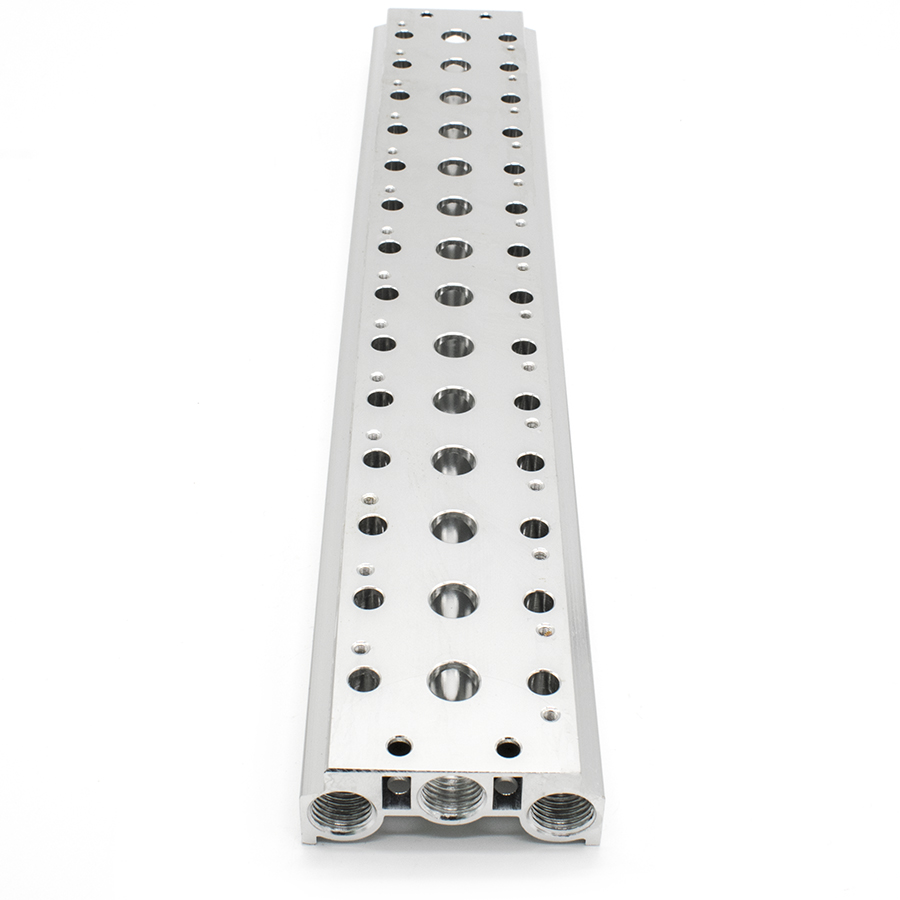

Монтажная плита серии 200M-14F представляет собой групповой коллектор (базовую плиту), предназначенный для стационарного монтажа до 14 пневматических распределителей 200-й серии с конфигурацией 5/2 и 5/3 (линейно-позиционных). Изделие обеспечивает централизованный подвод сжатого воздуха и общий выхлоп отработанной среды, что оптимизирует пневматическую разводку в системах промышленной автоматизации.
Конструкция выполнена из высокопрочного алюминиевого сплава методом прецизионной механической обработки, что гарантирует герметичность соединений и устойчивость к вибрационным нагрузкам. Геометрические параметры и допуски соответствуют требованиям ГОСТ 15150-69 в части исполнения для различных климатических районов.
Основные технические характеристики:
- Количество монтажных мест: 14;
- Совместимость: пневмораспределители серии 4V200;
- Тип управления: пневматическое/электропневматическое;
- Материал корпуса: анодированный алюминий;
- Рабочая среда: очищенный сжатый воздух (фильтрация не менее 40 мкм) согласно ГОСТ 17433-80.
Комплектация поставки:
- Монтажная плита — 1 шт.;
- Винты крепления распределителей — 28 шт.;
- Уплотнительные прокладки (интерфейс плита-распределитель) — 14 шт.
