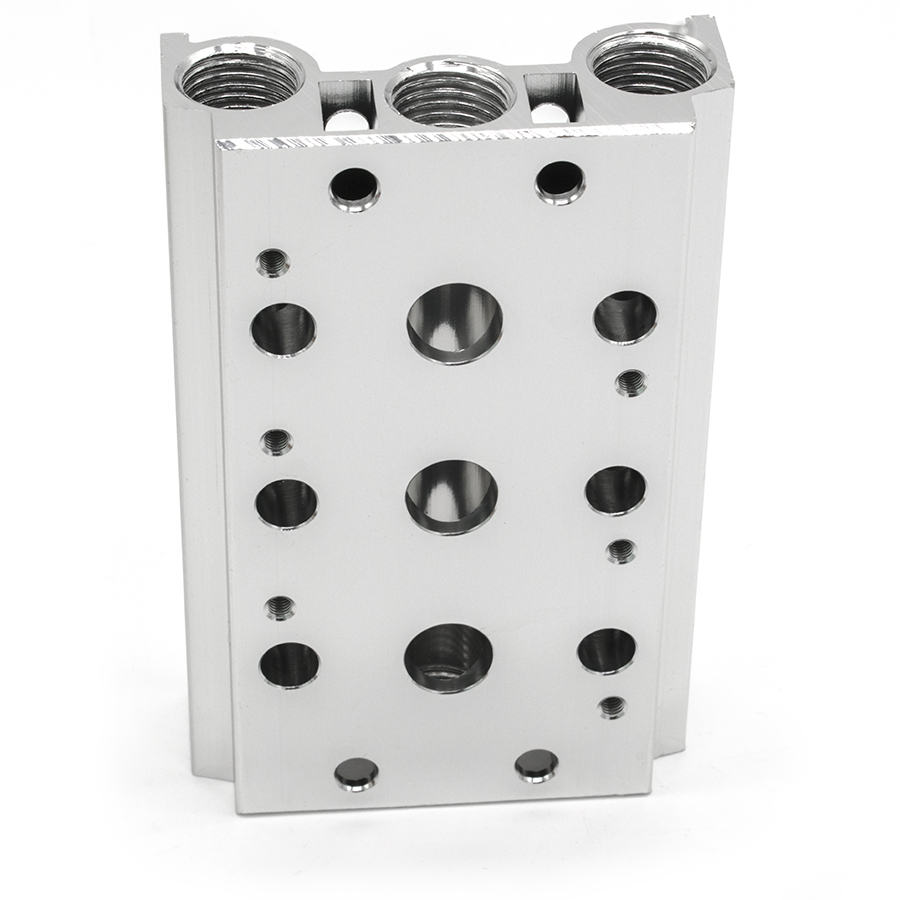

Техническое описание монтажной плиты 200M-3F
Монтажная плита серии 200M-3F представляет собой прецизионный базовый узел, предназначенный для группового монтажа пневматических распределителей 200-й серии с конфигурацией портов 5/2 и 5/3. Конструкция обеспечивает интеграцию распределителей в единый блок (пневмоостров) с общим каналом питания и объединенным выхлопом, что оптимизирует разводку пневматических линий и снижает габариты системы.
Технические характеристики и параметры:
- Количество монтажных мест: 3 позиции.
- Совместимость: Пневмораспределители серии 200 (5/2, 5/3 лин/поз).
- Тип монтажа: Групповой, с фиксацией винтами.
- Материал корпуса: Анодированный алюминиевый сплав (обеспечивает коррозионную стойкость и механическую прочность).
- Среда эксплуатации: Сжатый воздух (фильтрация не менее 40 мкм).
- Соответствие стандартам: Изделие соответствует требованиям ГОСТ 15150-69 (климатическое исполнение) и ГОСТ 12.2.101-84 (пневматические приводы, общие требования безопасности).
Комплектация поставки:
- Монтажная плита 200M-3F — 1 шт.
- Комплект фиксирующих винтов (по 2 шт. на каждое посадочное место) — 6 шт.
- Комплект межкомпонентных уплотнений (плита-распределитель) — 3 шт.
Применение данной плиты позволяет минимизировать количество фитингов в системе и повысить ремонтопригодность пневматического оборудования за счет быстрой замены отдельных модулей без демонтажа всей магистрали.
