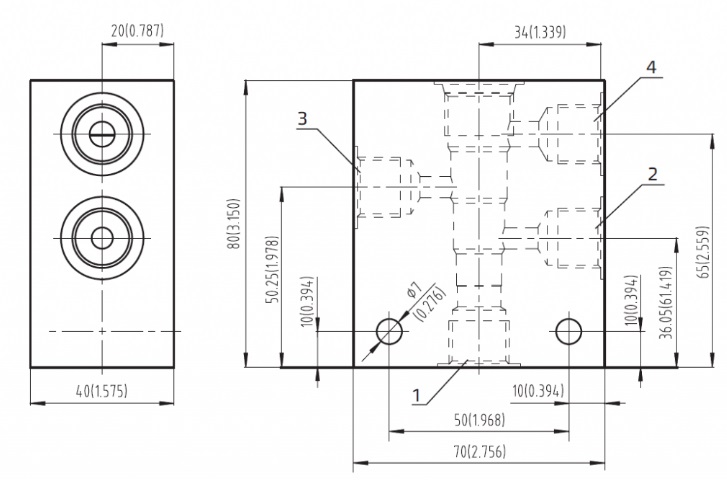

Техническое описание LAB-78-4/38
Гидравлическая монтажная плита серии LAB-78-4/38 предназначена для интеграции встраиваемых (картриджных) 4-линейных клапанов в гидравлические системы промышленного и мобильного назначения. Конструкция плиты обеспечивает компактное размещение гидравлических компонентов и минимизацию утечек за счет исключения лишних резьбовых соединений.
Основные технические характеристики:
- Тип посадочного гнезда: Под 4-линейный встраиваемый клапан.
- Типоразмер резьбы гнезда: 7/8"-14UNF (стандарт SAE).
- Присоединительные порты: Резьбовые отверстия G3/8" (BSP), обеспечивающие совместимость со стандартной гидравлической арматурой.
- Материал корпуса: Высокопрочный сплав или сталь с антикоррозионным покрытием (в зависимости от исполнения), рассчитанный на высокие эксплуатационные нагрузки.
- Назначение: Организация потоков рабочей жидкости в контурах управления и исполнительных механизмах.
Преимущества:
- Высокая точность обработки посадочных поверхностей для обеспечения герметичности клапана.
- Оптимизированная внутренняя геометрия каналов для снижения гидравлических потерь.
- Устойчивость к циклическому давлению и вибрационным нагрузкам.
